제품정보 톱체인
톱체인은 톱 플레이트와 체인 부분이 일체화된 부품을 피팅 핀으로 연결한 반송용 체인입니다.
반송물의 상처 부착을 억제할 수 있는 플라스틱제 플레이트를 갖춘 플라스틱 톱 체인과, 내식성이 뛰어나 중량물의 반송에 적합한 스테인리스제 플레이트를 갖춘 스테인리스 톱체인이 있습니다.
그 밖에도 스틸제 체인에 플라스틱 플레이트를 설치한 스냅 탑 체인 이나, 톱 플레이트에 롤러가 내장된 어큐뮬레이션 체인 등도 라인 업하고 있습니다.
톱체인의 특징
공통 특징
- 특징 1 반송물의 보호: 접동에 의한 제품의 상처 부착을 억제 >>자세히 보기
- 특징 2 다양한 톱 플레이트 폭, 톱 플레이트 형상 라인업 >> 자세히 보기
- 특징 3 곡선 반송용 체인도 풍부하게 라인업 >>자세히 보기
×
(드래그로 이동할 수 있습니다)
반송물의 보호: 슬라이딩에 의한 상처 부착을 억제
뛰어난 접동성을 갖추고 있기 때문에, 소중한 제품이나 부품의 접동에 의한 상처 부착을 억제합니다.
×
(드래그로 이동할 수 있습니다)
다양한 톱 플레이트 폭, 톱 플레이트 형상을 라인 업
종류가 풍부하기 때문에 반송물에 맞춘 체인을 선택할 수 있습니다.
×
(드래그로 이동할 수 있습니다)
곡선 반송용 체인도 풍부하게 라인업
체인 피치, 체인 폭의 종류가 풍부하기 때문에 다양한 곡선 반송에 대응 가능합니다.
플라스틱 톱 체인 톱체인의 특징
큰 허용 장력을 가지며 중량물의 반송에 적합한 스테인리스제 톱 플레이트를 구비한 반송용 체인
플라스틱 톱 체인 TTP형의 2배의 허용 장력 갖고, 내식성이 뛰어난 스테인리스를 주요 부품에 채용하고 있습니다.
내열·내약품성을 겸비하고 있습니다.
톱 플레이트와 체인을 일체로 만든 타입이나, 체인과 톱 플레이트를 접합한 타입이 있습니다

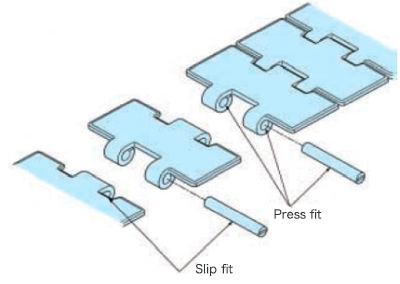

・일체로 만든 타입의 일례

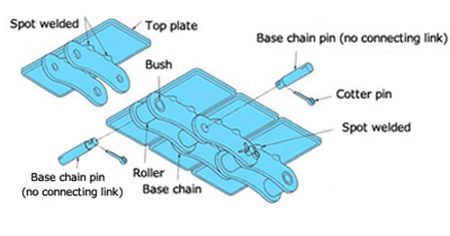

・접합한 타입의 일례
곡선 반송용 일람
- チェーンピッチ
38.1mm - 곡선 반송용
- ・곡선 반송용 스테인리스 톱체인의 표준 타입입니다.
- ・힌지와 플레이트의 일부를 랩시킨 상면 형상이므로, 반송물의 안정 반송에 최적입니다.
톱 플레이트 폭 mm
76.2, 82.6, 114.3, 190.5
- チェーンピッチ
19.05mm - 곡선 반송용
- ・외판에 횡곡용 가이드의 돌기를 붙인 곡선 반송용 체인입니다.
- ・TTU보다 큰 허용 장력으로, 경부하, 저속 용도에 최적입니다.
톱 플레이트 폭 mm
82.6, 110.0
- チェーンピッチ
19.05mm - 곡선 반송용
- ・TTU형보다 큰 허용 장력 입니다.
- ・※ 떠오름 방지 어태치먼트 있음
톱 플레이트 폭 mm
55.0, 63.5, 76.2, 82.6, 101.6, 110.0, 114.3, 127.0, 152.4, 165.1, 190.5
- チェーンピッチ
76.20mm - 곡선 반송용
- ・수평 반송용 체인입니다.
- ・작은 공간에서의 수평 반송에 최적입니다.
톱 플레이트 폭 mm
82.6, 114.3, 177.8
- チェーンピッチ
76.20mm - 곡선 반송용
- ・수직 방향으로도 굴곡이 가능한 수평 반송용 체인입니다.
- ・3차원 레이아웃도 가능합니다.
톱 플레이트 폭 mm
82.6, 114.3, 177.8
