롤러 체인용 자동 급유기

제품 사진
  • 쯔바키 롤러 체인용 자동 급유기에 충전되어 있는 윤활유는 FDA(미국 식품의약품국) 연방규칙 21CFR178.3570에 합격하고 NSF(미국 국립공중위생재단)에 의해 H1인증을 받고 안전성이 확인된 윤활유를 사용하고 있습니다.
  • 일반 제조 공정에서는 물론 식품 제조 공정에도 사용하실 수 있습니다.
※ CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다.
※ CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032

카탈로그 · 취급설명서

특징

  • · 높은 안전성 · 신뢰성

    급유기 본체에 충전되어 있는 윤활유는, FDA 연방 규칙에 합격해 NSF로부터 H1 인정을 받고 있으므로, 식품 제조 공정에서도 안심하고 사용하실 수 있습니다.

    고객의 제조물 책임 대책이나 HACCP 시스템에 있어서 「안전성의 향상」에 공헌합니다.

  • ・방폭 어플리케이션에도 대응

    후생노동성 지정의 형식검정대행기관인 DEKRA의 검정에 합격해, 인정된 전기기기의 방폭구조의 제품입니다.

    폭발성 가스 증기 분위기를 생성할 우려가 있는 위험 장소에서, 전기 기기에서 발생하는 불꽃이나 고온에 의한 폭발·화재가 없기 때문에, 안전성이 입증되고 있습니다.

  • ・사용 기간을 자유롭게 설정

    일자 드라이버로 쉽게 1~12개월 사이에서 사용 기간을 설정할 수 있습니다. 기간 설정 후는 가스제너레이터(가스발생장치)의 기능에 의해 자동적으로 급유가 이루어집니다.

  • ・메인터넌스 공수의 삭감

    자동급유는 수작업에 의한 빈번한 급유가 불필요해져 급유계획의 간소화를 실현합니다.

    또, 급유기 본체에는 점검창을 마련하고 있습니다. 투명한 PET 용기를 통해 항상 사용량과 작동 상태를 확인할 수 있습니다.

  • ・컴팩트

    직경 Φ50, 높이 104mm(내용량: 125mL)와 소형 사이즈입니다.

  • ・설치 방향 자유자재

    급유기 본체의 방향은, 하향·상향·가로 방향 등 레이아웃은 자유입니다.

    주) 브러시를 사용하는 경우는 아래쪽으로 제한합니다.

  • ・방진・방수형

    방진·방수 규격 IP68을 취득. 물이 닿는 분위기나 분진 분위기에서도 사용하실 수 있습니다.

구조·작동 원리

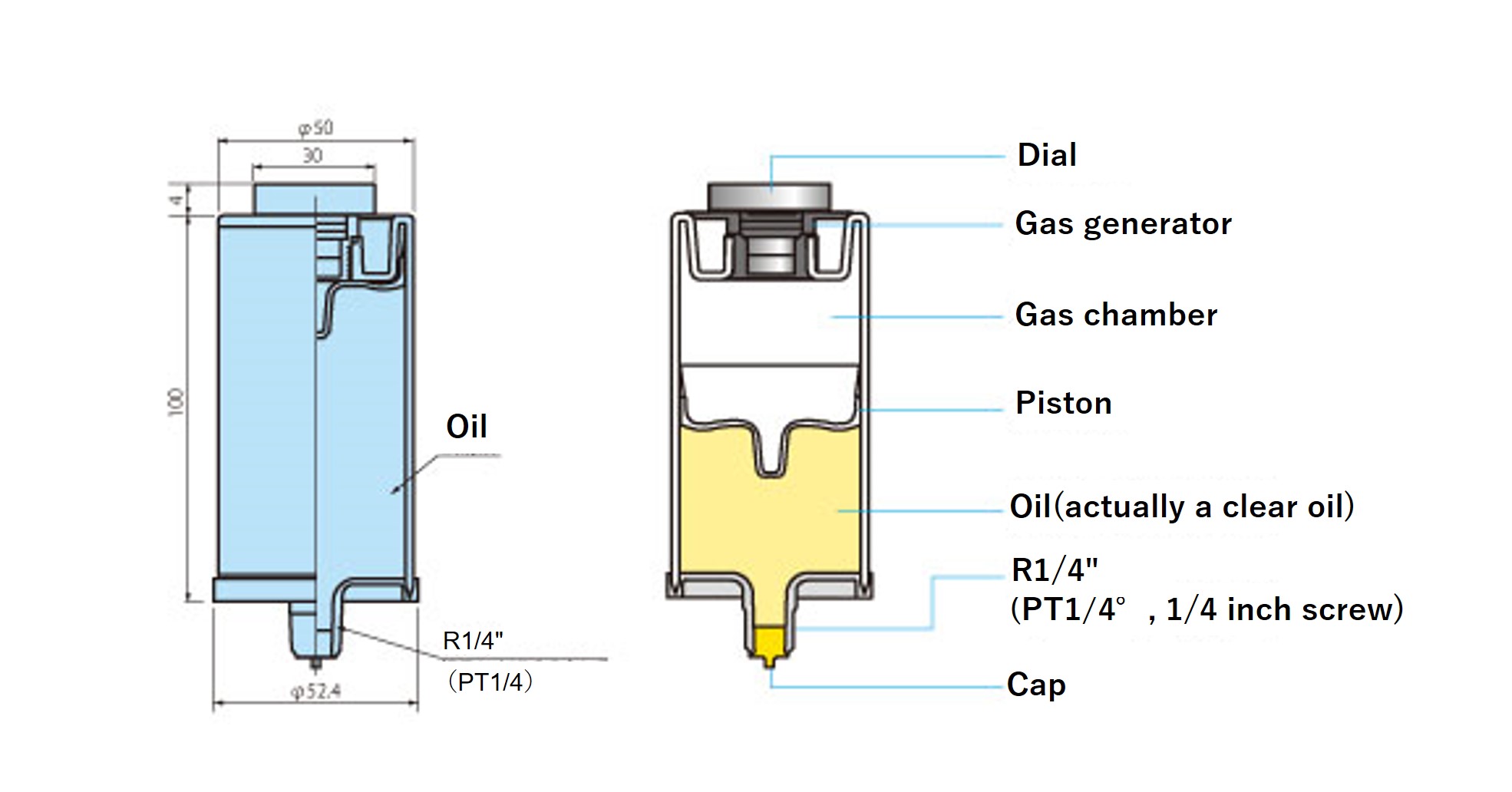

구조

가스제너레이터(가스발생장치)의 스위치를 넣는 것으로 H2 가스가 발생하고, 가스압력으로 피스톤을 눌러 윤활유를 용기 하부에서 토출합니다.

이때 다이얼 설정에 의해 H2 가스의 발생량을 컨트롤하고 1~12개월 사이에서 무단계로 윤활유의 토출량을 조절합니다.

설치 방법

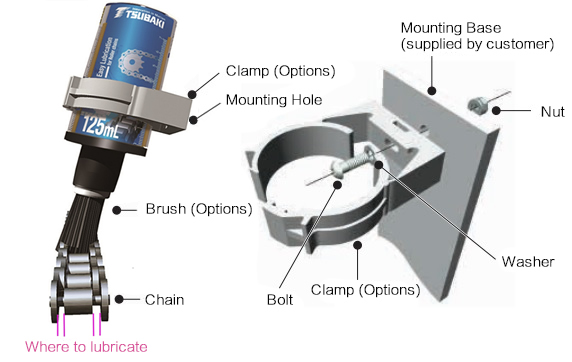

옵션 브러시를 이용하여 체인의 처짐 측에서 외부 플레이트와 내부 플레이트 사이의 틈새에 윤활유가 들어가도록 하십시오.

브러시는 체인 플레이트에 가볍게 접촉할 정도로 설치하십시오. (아래 그림 참조)

또, 옵션의 클램프를 사용하는 경우는, 바 등에 탭 구멍을 뚫어 M4 볼트로 고정하거나, M4 볼트가 통과하는 관통 구멍을 열어 볼트와 너트로 고정해 주십시오. (아래 그림 참조)

【사용 권장 범위】

  • ・체인 사이즈

    드라이브체인 용：#40～#100(일례)

    소형 컨베이어 체인 용:#40~#100, #2040~#2100

  • · 체인 속도

    50m/min以下

  • ・현행의 윤활 방법

    회색 도장, 적하급유

주) 오일버스나 강제윤활의 범위에서는 윤활불량이 되므로 사용하지 마십시오.

설치 방법

※볼트・너트(M4), 와셔는 고객님께서 준비해 주십시오.

신청

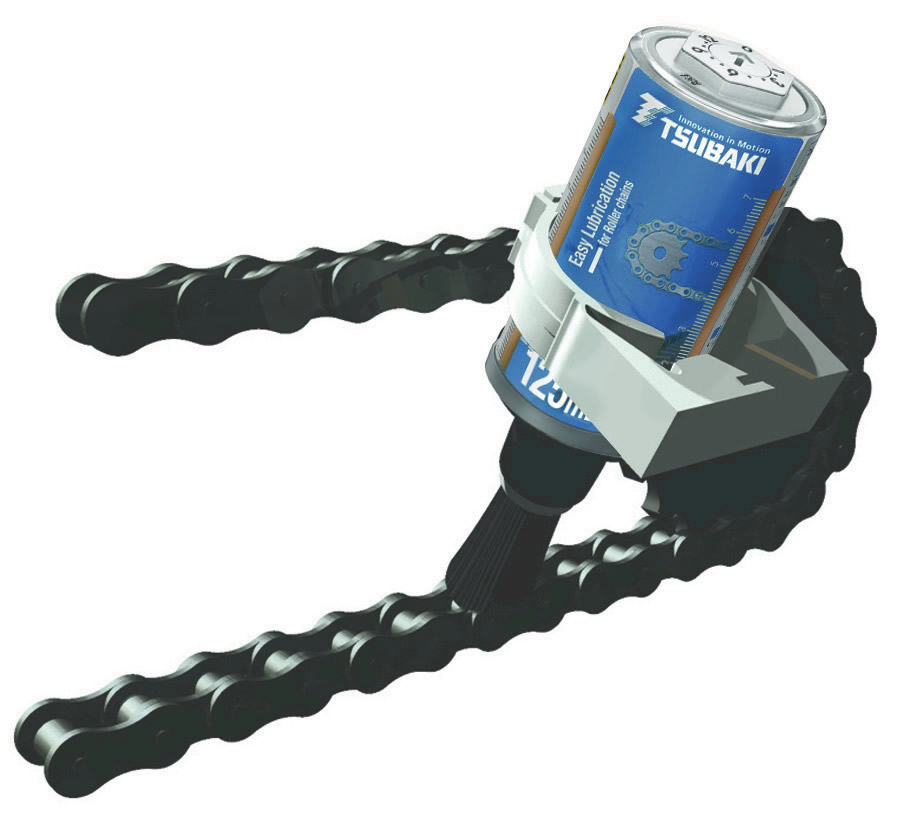

・구동용도

駆動用途

・반송 용도

搬送用途

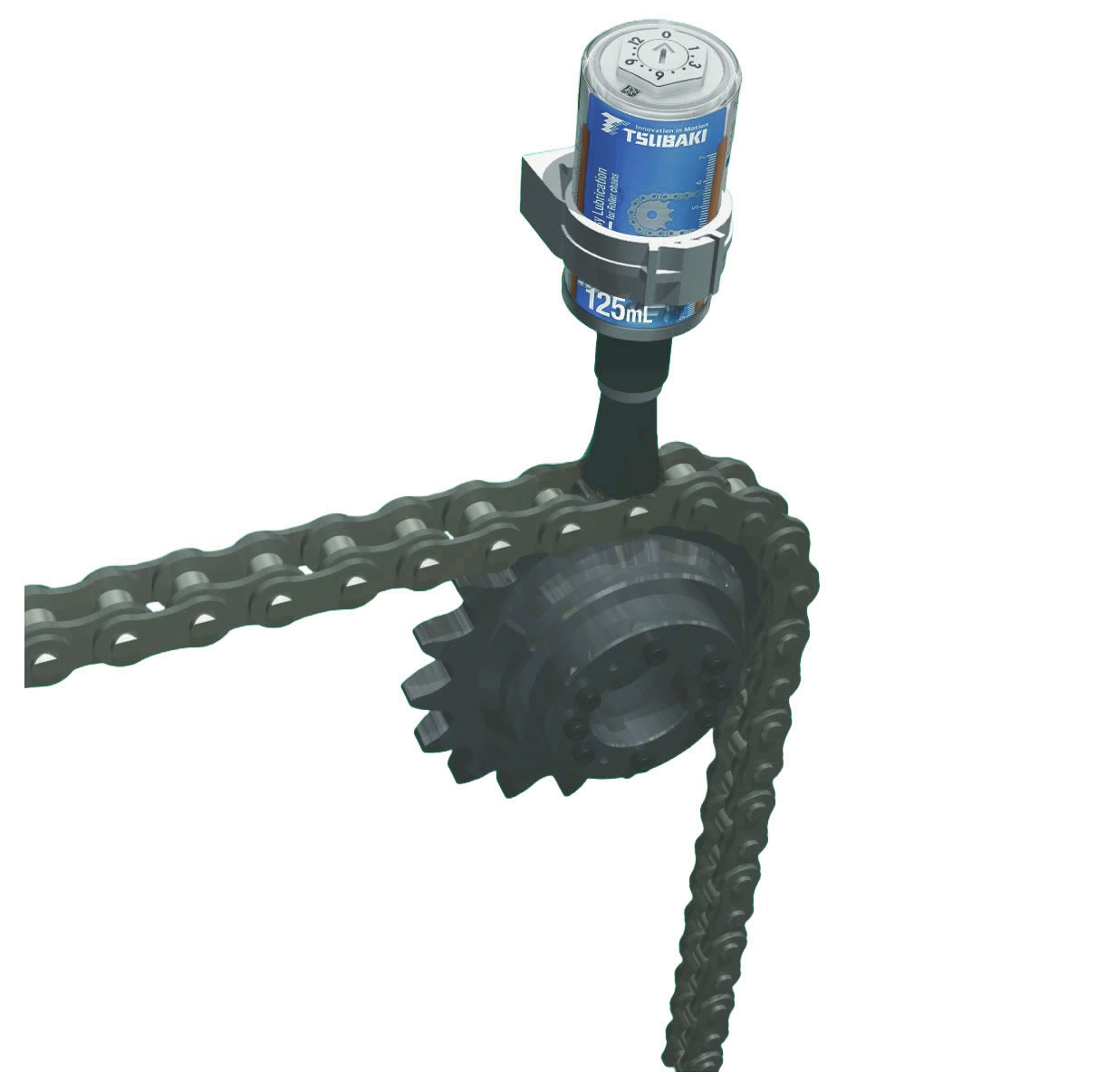

・매달아 용도

吊下げ用途

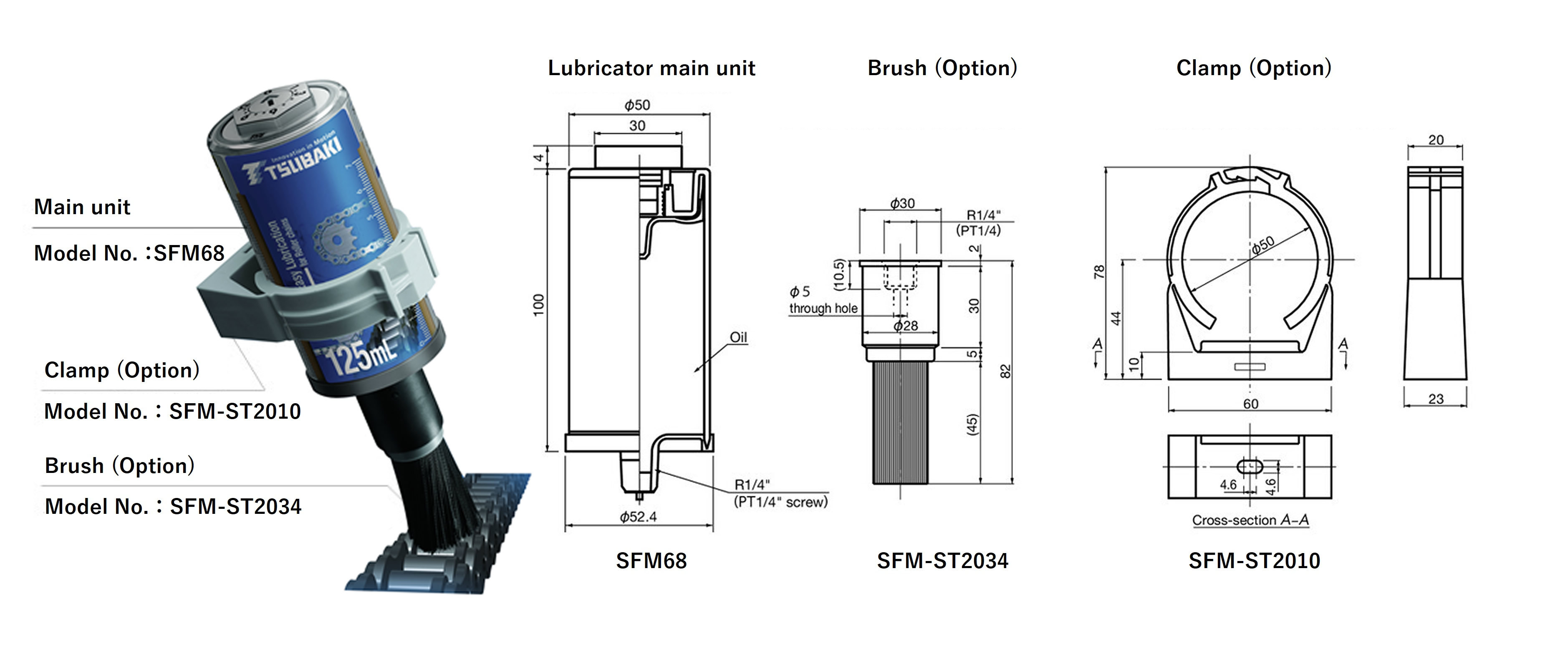

형번 ・사양・치수

본체 형번：SFM68

브러쉬 형번: SFM-ST2034

클램프 형번：SFM-ST2010

가동 방법 H2 가스 압력(건전지식)
작동압 최대 0.5MPa
내용량 125ml
토출량 기간 설정 범위 무단계 1~12개월
(20℃ 분위기)
사용온도범위 ‐20℃～55℃
윤활유 식품용 기계유(H1)

주) 본 제품은 일본 국내 사용으로 기획되고 있습니다. 그 때문에, 수출시 등에 요구되는 상대국처나 수출 조건에 응한 서류를 준비할 수 없는 일이 있습니다.

[클릭으로 확대]

형번  DXF 데이터
3DCAD 데이터		 희망 가격 배달
SFM68 DXF・3DCAD お問合せください お問合せください
SFM-ST2034 DXF・3DCAD お問合せください お問合せください
SFM-ST2010 DXF・3DCAD お問合せください お問合せください
