범용, 고하중 컨베이어 체인　DTA사양

製品写真
  • DT사양의 마모 대책 사양 (어드밴스 모델)
  • DT사양에 비해 부시와 롤러 사이의 내마모 성능을 3배로 향상시킨 사양입니다.
  • R 롤러, F 롤러만 대응합니다.
  • 사용온도 분위기：-20℃～200℃

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

특징

DTA사양은 DT사양 비해 부시와 롤러 사이의 내마모 성능이 향상되었습니다.

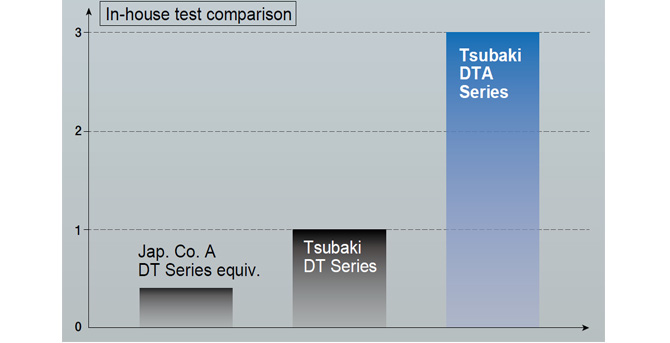

  • ・부시~롤러간 내마모 성능

    ブシュ～ローラ間耐摩耗性能

  • · 동일한 시간에 마모 비교

    부시 비교 롤러 비교
    DTA사양 ブシュ比較　DTA仕様 ローラ比較　DTA仕様
    DT사양 ブシュ比較　DT仕様 ローラ比較　DT仕様

상품 일람

※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 R RF03075R-DTA RF03100R-DTA --- --- --- --- --- --- --- 31.8 16.1
F RF03075F-DTA RF03100F-DTA --- --- --- --- --- --- --- 31.8
RF05 R --- RF05100R-DTA RF05125R-DTA RF05150R-DTA --- --- --- --- --- 40 22
F --- RF05100F-DTA RF05125F-DTA RF05150F-DTA --- --- --- --- --- 40
RF08 R --- --- RF08125R-DTA RF08150R-DTA --- --- --- --- --- 44.5 27
F --- --- RF08125F-DTA RF08150F-DTA --- --- --- --- --- 44.5
RF10 R --- RF10100R-DTA RF10125R-DTA RF10150R-DTA --- --- --- --- --- 50.8 30
F --- --- RF10125F-DTA RF10150F-DTA --- --- --- --- --- 50.8
RF12 R --- --- --- --- RF12200R-DTA RF12250R-DTA --- --- --- 65 37.1
F --- --- --- --- RF12200F-DTA RF12250F-DTA --- --- --- 65
RF17 R --- --- --- --- RF17200R-DTA RF17250R-DTA RF17300R-DTA --- --- 80 51.4
F --- --- --- --- RF17200F-DTA RF17250F-DTA RF17300F-DTA --- --- 80
RF26 R --- --- --- --- --- RF26250R-DTA RF26300R-DTA RF26450R-DTA --- 100 57.2
F --- --- --- --- --- RF26250F-DTA RF26300F-DTA RF26450F-DTA --- 100
RF36 R --- --- --- --- --- --- RF36300R-DTA RF36450R-DTA RF36600R-DTA 125 66.7
F --- --- --- --- --- --- RF36300F-DTA RF36450F-DTA RF36600F-DTA 125
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오. 이 페이지 위로 돌아가기

인치계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
101.6mm 152.4mm Φmm mm
RF430 R RF430R-DTA --- 38.1 22.6
RF450 R RF450R-DTA --- 44.5 27
F RF450F-DTA --- 44.5
RF650 R --- RF650R-DTA 50.8 30.2
F --- RF650F-DTA 50.8
RF214 R RF214R-DTA --- 44.5 31.6
RF6205 R --- RF6205R-DTA 57.2 37.1
F --- RF6205F-DTA 57.2
RF212 R --- RF212R-DTA 69.9 37.1
※인치계 피치는 특형 대응품입니다. 문의하십시오. 이 페이지 위로 돌아가기
