울트라 PX 벨트 HC사양
- PX 벨트 치형을 베이스로 고강도 재료를 사용하여 고부하 전동, 긴 수명, 컴팩트성을 실현
- 벨트에 요구되는 성능을 추구한 신세대 타이밍 벨트 입니다
특징
- ・고정도： 운전신장 반감에 의한 전동정도의 향상이 설비의 정밀도 향상으로 연결됩니다. 또, 벨트 장력의 재설정도 불필요합니다.
- ・고강도： 종래의 PX 벨트에 대해서 전동 능력이 2배 이상 향상. 벨트의 세폭화나 잇수 등, 공간절약 설계가 가능합니다.
- ・클린： 내마모성의 치포를 채용. 마모 분말의 비산이 적고 깨끗한 전동이 가능합니다.
- ・마모 상태를 한눈에 아는 칼라(청색)： 청색의 잇몸 고무 채용에 의해, 마모 상태를 한눈에 알 수 있습니다.
1. 고정밀도·고강도

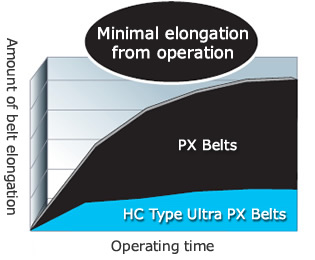

운전 시간에 따른 벨트 신장 비교

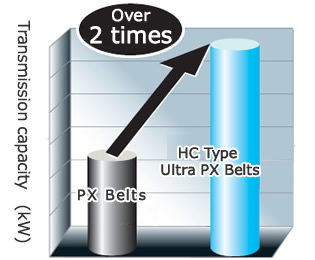

전동 능력 비교
2. 마모분의 비산이 극소로 클린

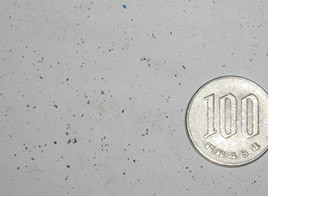

PX 벨트

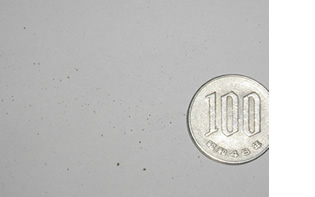

울트라 PX 벨트 HC사양
3. 교환시기가 알기 쉽다
마모 상태가 일목요연하고, 교환 시기를 알기 쉬운 청색의 칼라를 채용.

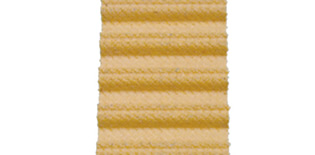

사용 전

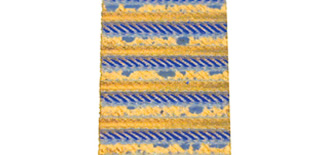

사용 경과 후
※3M, 5M는 흑색의 고무를 사용하고 있습니다.
카탈로그 · 취급설명서
형번 표시 예
| BG | 300 | UP | 3M | 6 | - | HC |
| ｜ ｜ ｜ |
| 벨트 길이 mm |
｜ ｜ ｜ |
| 종류 (피치) |
| 벨트 폭 mm |
| 사양 |
|
| 고무 벨트 | P: PX UP:울트라 PX |
|||||
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 피치 mm |
형번 | 벨트 폭 mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | 25 | 40 | 60 | 80 | 100 | 120 | ||
| 3 | UP3M6-HC | ○ | ||||||||
| UP3M10-HC | ○ | |||||||||
| UP3M15-HC | ○ | |||||||||
| 5 | UP5M10-HC | ○ | ||||||||
| UP5M15-HC | ○ | |||||||||
| UP5M25-HC | ○ | |||||||||
| 8 | UP8M15-HC | ○ | ||||||||
| UP8M25-HC | ○ | |||||||||
| UP8M40-HC | ○ | |||||||||
| UP8M60-HC | ○ | |||||||||
| 14 | UP14M40-HC | ○ | ||||||||
| UP14M60-HC | ○ | |||||||||
| UP14M80-HC | ○ | |||||||||
| UP14M100-HC | ○ | |||||||||
| UP14M120-HC | ○ | |||||||||
