쇼크 릴레이 ED 시리즈
- 디지털 이코노미 타입
- 디지털 표시를 보면서 설정값을 간단하게 설정할 수 있습니다.
- 1모델로 24~240V AC/DC에 대응 가능하게 되었습니다.
표준 기종

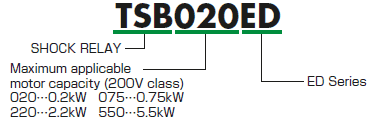

| 형번 | 작동 전원 전압 24-240V AC/DC |
TSB020ED | TSB075ED | TSB220ED | TSB550ED | ||
|---|---|---|---|---|---|---|---|
| 적용 모터 용량 | 200V급 | CT 관통수 선택 DIP 스위치 | T2 | 0.1kW | 0.4kW | 1.5kW | 3.7kW |
| T1 | 0.2kW | 0.75kW | 2.2kW | 5.5kW | |||
| 400V급 | CT 관통수 선택 DIP 스위치 | T2 | 0.1, 0.2kW | - | 2.2, 3.7kW | 7.5kW | |
| T1 | 0.4, 0.75kW | 1.5kW | 5.5kW | 11kW | |||
특징
- ・운전중의 모터 전류값이나 각종 설정값을 디지털 표시합니다.
- ・CT 일체형으로 컴팩트, 이코노미.
- ・인버터 대응：주파수 20~200Hz에서의 인버터 구동시의 전류도 정밀도 좋게 검출할 수 있습니다.
- ・출력 릴레이의 자기 유지와 자동 복귀의 선택이 가능합니다.
- ・CE 마킹, cUL, CCC 인증품
