제품정보 플라스틱블록체인 용 액세서리

전용 스프로킷, 아이들러, 플라스틱 플라스틱 레일, 세트 컬러, 체인 가이드 파트, 프레임 서포트 파트, 제품 가이드 파트, 베어링 유닛 등의 컨베이어 주변 부품을 다수 라인 업하고 있습니다.

각 액세서리의 사용 방법 등은 아래 이미지를 클릭하여 확인하십시오.

プラブロックチェーン・スナップカバーチェーン用アクセサリ
×
(드래그로 이동할 수 있습니다)

스프로킷

  • · 용도

    모터의 동력을 체인에 전달하기 위한 상품입니다.

    컨베이어의 구동축에 설치하여 사용해 주십시오.

  • ・사용 이미지

    스프로킷

    [클릭으로 확대]

목록으로

플라스틱블록체인 스냅 커버 체인 용 액세서리 목록

체인 형번적용 액세서리

액세서리 형번을


※ 형번 클릭으로 상세 정보를 표시합니다. 치수도는 클릭으로 확대됩니다.

스프로킷

(클릭으로 목록을
표시합니다. )		 적용 체인 형식 적용 체인
피치
mm		 잇수

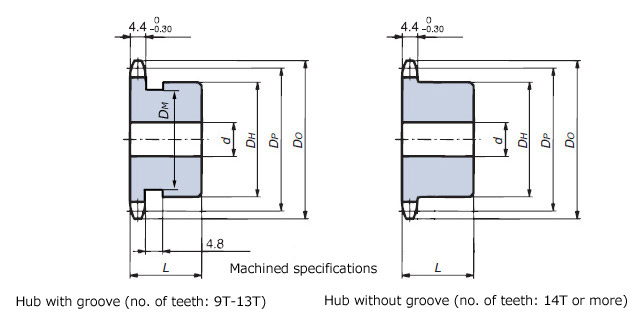

RSP35　 RSP35 9.525 14T～




타입 재질 형번
파일럿 홀 강철 RS35-1B□T■
스테인리스 RS35-1B□T-SS
엔지니어링 플라스틱 RS35-1B□T-P
핏보어 강철 RS35-1B□TQ-H～
스테인리스 RS35-1B□T-SS-H～
잠금 스프로킷 S 타입 강철 RS35-1B□TQ-S○○○○●

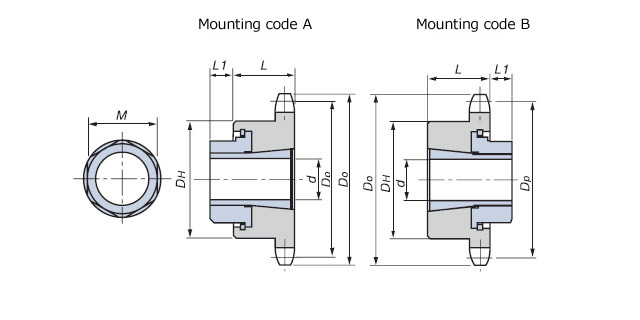

잠금 스프로킷 N타입 강철 RS35-1B□TQ-N○○○●
상기 스프로킷 의 잇수 14장 이상을 사용하실 수 있습니다.
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




타입 재질 형번
파일럿 홀 강철 RS40-1B□T■
스테인리스 RS40-1B□T-SS
엔지니어링 플라스틱 RS40-1B□T-P

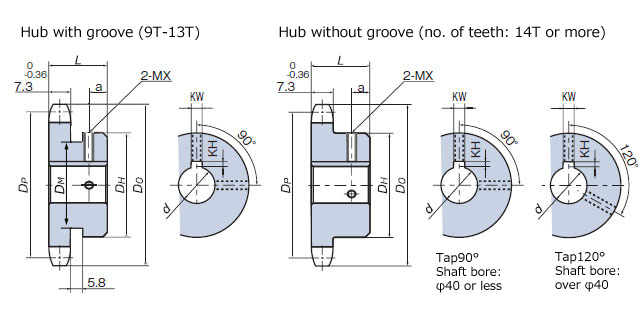

핏보어 강철 RS40-1B□TQ-H～
스테인리스 RS40-1B□T-SS-H～

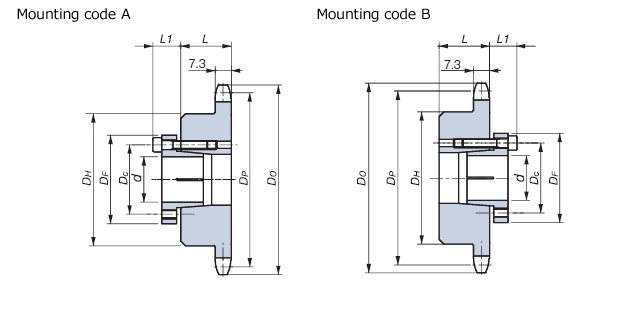

잠금 스프로킷 S 타입 강철 RS40-1B□TQ-S○○○○●
잠금 스프로킷 N타입 강철 RS40-1B□TQ-N○○○●
상기 스프로킷 의 잇수 14장 이상을 사용하실 수 있습니다.
RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




타입 재질 형번
파일럿 홀 강철 RS50-1B□T■
스테인리스 RS50-1B□T-SS
엔지니어링 플라스틱 RS50-1B□T-P

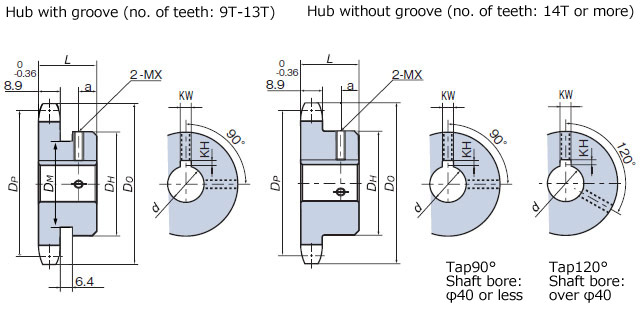

핏보어 강철 RS50-1B□TQ-H～
스테인리스 RS50-1B□T-SS-H～

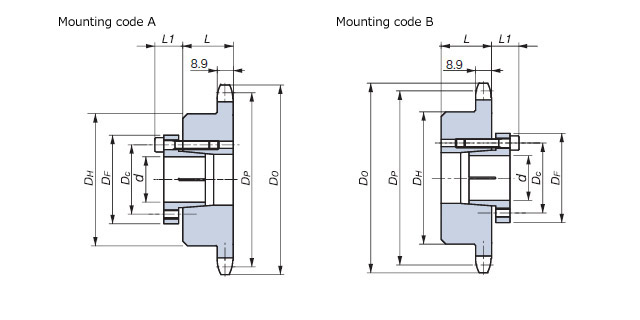

잠금 스프로킷 S 타입 강철 RS50-1B□T■-S○○○○●
잠금 스프로킷 N타입 강철 RS50-1B□TQ-N○○○●
상기 스프로킷 의 잇수 14장 이상을 사용하실 수 있습니다.
RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




타입 재질 형번

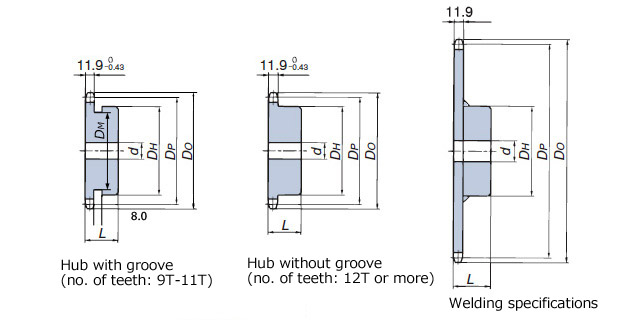

파일럿 홀 강철 RS60-1B□T■
스테인리스 RS60-1B□T-SS
엔지니어링 플라스틱 RS60-1B□T-P

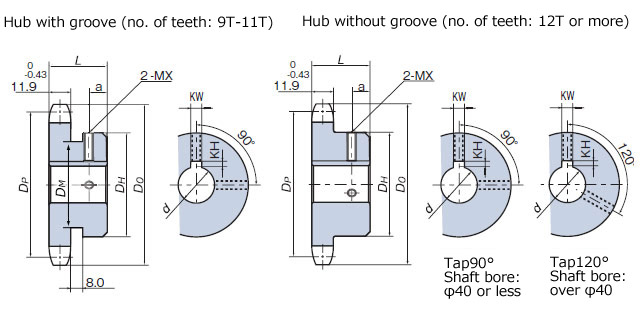

핏보어 강철 RS60-1B□TQ-H～
스테인리스 RS60-1B□T-SS-H～
잠금 스프로킷 S 타입 강철 RS60-1B□T■-S○○○○●
잠금 스프로킷 N타입 강철 RS60-1B□TQ-N○○○●
상기 스프로킷 의 잇수 14장 이상을 사용하실 수 있습니다.
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



타입 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 형번
일체형 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
타입 재질 형번
파일럿 홀 강철 RS60-1B□T■
스테인리스 RS60-1B□T-SS
엔지니어링 플라스틱 RS60-1B□T-P

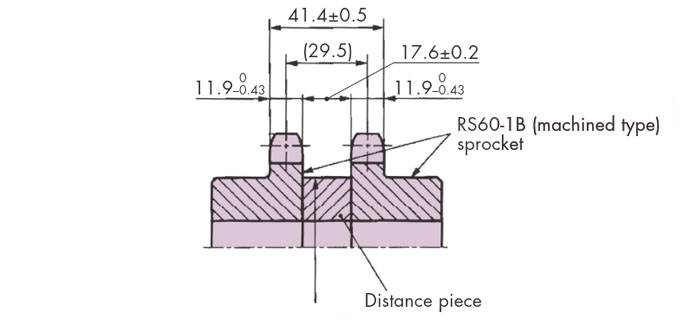

상기 스프로킷의 깎아 내기 사양, 잇수 12장 이상이 사용하실 수 있습니다. 2열 스프로킷은 사용할 수 없습니다. 1열 B형을 2개, 치아의 위상을 맞추어 사용해 주십시오. 스프로킷 사이에는 거리를 넣고 폭을 조정하십시오.
RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



타입 재질 형번

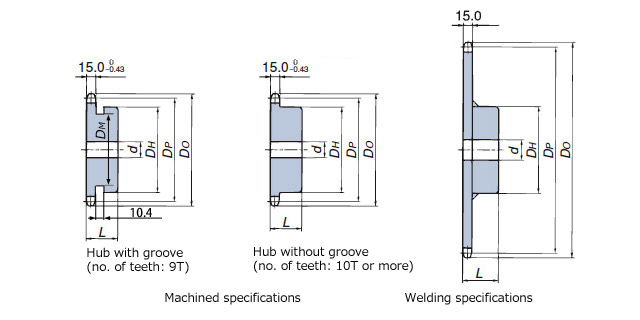

파일럿 홀 강철 RS80-1B□T■
스테인리스 RS80-1B□T-SS

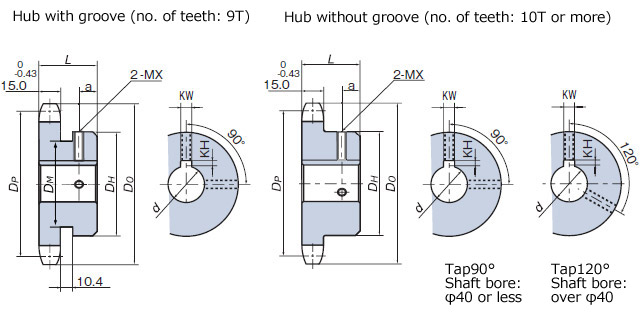

핏보어 강철 RS80-1B□TQ-H～
스테인리스 RS80-1B□T-SS-H～
잠금 스프로킷 S 타입 강철 RS80-1B□T■-S○○○○●
상기 스프로킷 의 잇수 13장 이상을 사용하실 수 있습니다.
RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



타입 재질 형번
파일럿 홀 강철 RS100-1B□T■
핏보어 강철 RS100-1B□TQ-H～

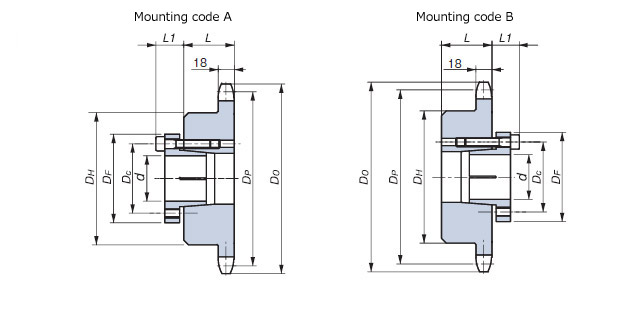

잠금 스프로킷 S 타입 강철 RS100-1B□T■-S○○○○●
상기 스프로킷 의 잇수 13장 이상을 사용하실 수 있습니다.

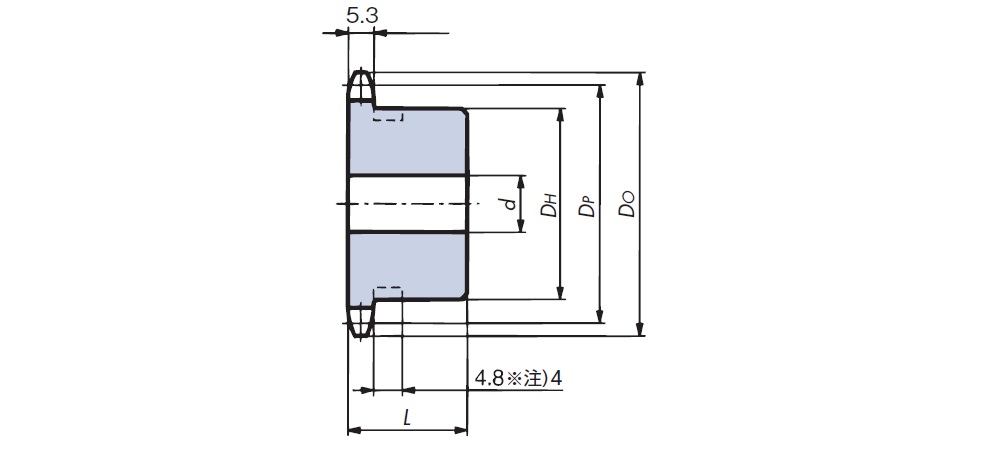

RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

타입 재질 형번
파일럿 홀 강철 RF06B-1B□T■
핏보어 강철 RF06B-1B□T■-H～
상기 스프로킷 의 잇수 13장 이상을 사용하실 수 있습니다.
