대형 컨베이어 스프로킷 핏보어 ​

製品写真
  • 대형 컨베이어 체인 전용 스프로킷 입니다.
  • 핏보어는 축 구멍 마무리의 완성품입니다.
  • 배송 후 바로 사용할 수 있습니다.
  • 가공 내용을 기호화하고 있으므로, 형번 만으로 간단하게 준비할 수 있습니다.

バナー画像

특징

  • ・축 구멍 가공이나 키 홈 가공 내용이 상품명으로 코드화되어 있으므로, 고객 주문 내용을 정확하게 전달할 수 있습니다.
  • ・축 구멍, 키 홈, 탭 구멍 등이 가공 완료이므로, 손님에게 도착 후 그대로 사용하실 수 있습니다.
  • ・치아의 사용 한계를 한눈에 알 수 있는 체커즈아이를 옵션으로 선택해 받을 수 있습니다.

카탈로그 · 취급설명서

형번 표시 예

RF17200S12T-BW1 Q - H 090 N - J 25 D3 M16 - H1 - L2 -E
|
본체 형번		 ｜
｜
｜
｜		 |
축 구멍 공차
H: H8		 ｜
｜
｜
｜
｜
｜
｜		 |
축 구멍부 모따기
N: 쯔바키 표준
A: C1
B: C2
C: C3		 ｜
｜
｜
｜		 |
키 홈 공차		 ｜
｜
｜
｜		 |
탭 사이즈		 |
병렬 기호
(2)		 |
페인트 기호
(3)		 ｜
｜
｜
｜
이끝 경화
N: 이끝 경화 없음
Q: 이끝 경화 사양		 키 홈 공차
W: 키 홈 없음
J:신 JIS Js9
P: 신 JIS P9
E: 구 JIS E9		 탭 구멍 가공 사양
(1)		 체커즈아이
무기: 없음
E: 체커즈아이
축 구멍 직경
mm
(1) 탭 구멍 가공 사양 (2) 병렬 기호 *2개 한 세트

※병렬 사용으로 H1과 H3의 경우의 탭 배치는
좌우대칭 때문에 D4와 D5는 선택할 수 없습니다.
(병렬 기호 마음 차이 차트 참조)
  • H0: 없음
  • H1：허브 설치 방향：내-내
  • H2：허브 설치 방향：동방향
  • H3：허브 설치 방향：외-외
  • ※병렬 사용은 스프로킷 2개를 동축상에서 사용하는 경우,
    지정된 설치 방향으로 키 홈 위치를 맞추어 가공합니다.
  • ※허브 설치 방향은 아래 그림 3 패턴에서 선택해 주십시오.

허브 설치 방향 이미지 다이어그램

허브 설치 방향 이미지 다이어그램

※H1, H3의 경우, 탭 배치는 좌우대칭로 합니다.

좌우대칭

병렬로 사용되는 일반 스프로킷은 탭 배치를 대칭으로 가공합니다.

예: □□□ D2M16-H1-L0의 경우
하나는 D2 (키 위와 오른쪽 90 °), 다른 하나는 D5 (키 위와 왼쪽 90 °)

좌우대칭
(3) 도장 기호
L0 도장 없음 (방청유 도포)
L1 래커 도장(표준품 도장색)
L2 래커 도장 (체커즈아이 이용 도장색)
塗装記号

상품 일람

미터계 피치

형번  R 롤러 F 롤러 S 롤러
잇수 잇수 잇수
6 8 10 12 6 8 10 12 6 8 10 12
RF03075 ● ● ● ● ● ● ● ● ● ● ● ●
RF03100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05075 - - - - - - - - - ● ● ●
RF05100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05125 ● ● ● ● ● ● ● ● ● ● ● ●
RF05150 ● ● ● ● ● ● ● ● ● ● ● ●
RF08125 ● ● ● ● ● ● ● ● ● ● ● ●
RF08150 ● ● ● ● ● ● ● ● ● ● ● ●
RF10100 ● ● ● ● - - - - ● ● ● ●
RF10125 ● ● ● ● ● ● ● ● ● ● ● ●
RF10150 ● ● ● ● ● ● ● ● ● ● ● ●
RF12200 ● ● ● ● ● ● ● ● ● ● ● ●
RF12250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17200 ● ● ● ● ● ● ● ● ● ● ● ●
RF17250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17300 ● ● ● ● ● ● ● ● ● ● ● ●

인치계 피치

형번  R 롤러 F 롤러 S 롤러
잇수 잇수 잇수
6 8 10 12 6 8 10 12 6 8 10 12
RF430 ● ● ● ● - - - - ● ● ● ●
RF204 - - - - - - - - - ● ● ●
RF450 ● ● ● ● ● ● ● ● ● ● ● ●
RF650 ● ● ● ● ● ● ● ● ● ● ● ●
RF214 ● ● ● ● - - - - ● ● ● ●
RF205 - - - - - - - - - ● ● ●
RF6205 ● ● ● ● ● ● ● ● ● ● ● ●
RF212 ● ● ● ● - - - - ● ● ● ●

가공 내용

※클릭으로 상세 정보를 표시합니다.

가공 범위

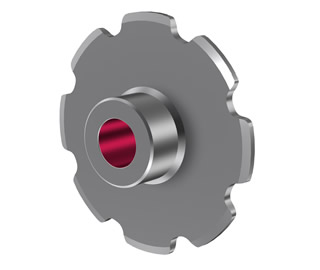

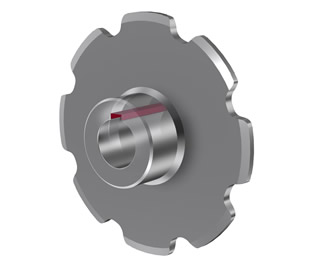

축 구멍 가공(L) 키 홈 가공(K) 탭 구멍 가공(D)

・가공 치수는 정수만 1mm 단위
인치 치수는 대상외

・가공 공차・・・H8만

・평행 키 홈만

・가공 공차・・・선택 가능
Js9 · P9 · E9
키 홈 폭 · 깊이는 JIS 규격대로

・가공 사이즈 선택 가능

・가공 개소(2개소까지) 선택 가능

・육각구멍부착 고정나사 부속(움푹 들어간 곳)

축 구멍 가공 치수 일람

JS9 · P9의 경우 (신 JIS)

적용축 홀 직경
(mm)		 키 홈 폭
(mm)		 탭 사이즈
(쯔바키 표준)		 선택 사이즈
19～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～17545M24M20

E9의 경우(구 JIS)

적용축 홀 직경
(mm)		 키 홈 폭
(mm)		 탭 사이즈
쯔바키 표준		 선택 사이즈
19～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17542M20M16

쯔바키 표준 축 구멍 모따기

적용축 홀 직경(mm) 모따기
～50 C0.6
51～80 C1
81～120 C1.6
121～175 C2

선택할 수 있는 축 구멍 모따기

키 홈 깊이에서 결정 (키 홈 깊이를 초과하지 않는 모따기 양)
축 구멍 지름 선택할 수 있는 모따기
～44NAB-
45～NABC

병렬 기호

H0 없음
H1 허브 설치 방향:내-내
H2 허브 설치 방향:동방향
H3 허브 설치 방향: 외부-외부
  • ・병렬 사용은 스프로킷 2개를 동축상에서 사용하는 경우, 지정된 설치 방향으로 키 홈 위치를 맞추어 가공합니다.
  • ・허브 설치 방향은 아래 그림 3 패턴에서 선택해 주십시오.

허브 설치 방향 이미지 다이어그램

허브 설치 방향 이미지 다이어그램

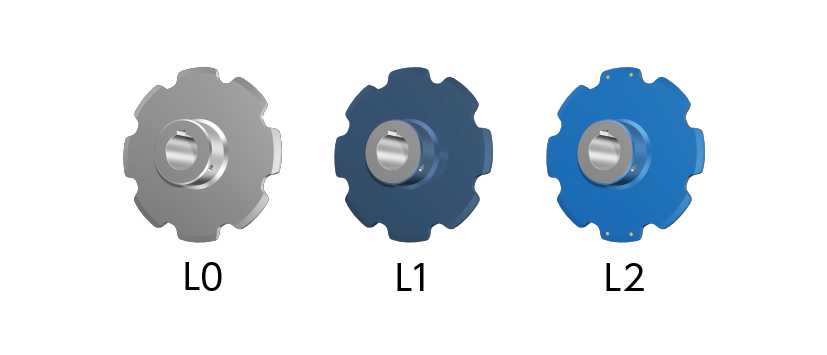

페인트 기호

L0 도장 없음 (방청유 도포)
L1 래커 도장(표준품 도장색)
L2 래커 도장 (체커즈아이 이용 도장색)

・ 체커즈아이 사양으로 도장 있는 경우, L2：블루색이 됩니다.

塗装記号

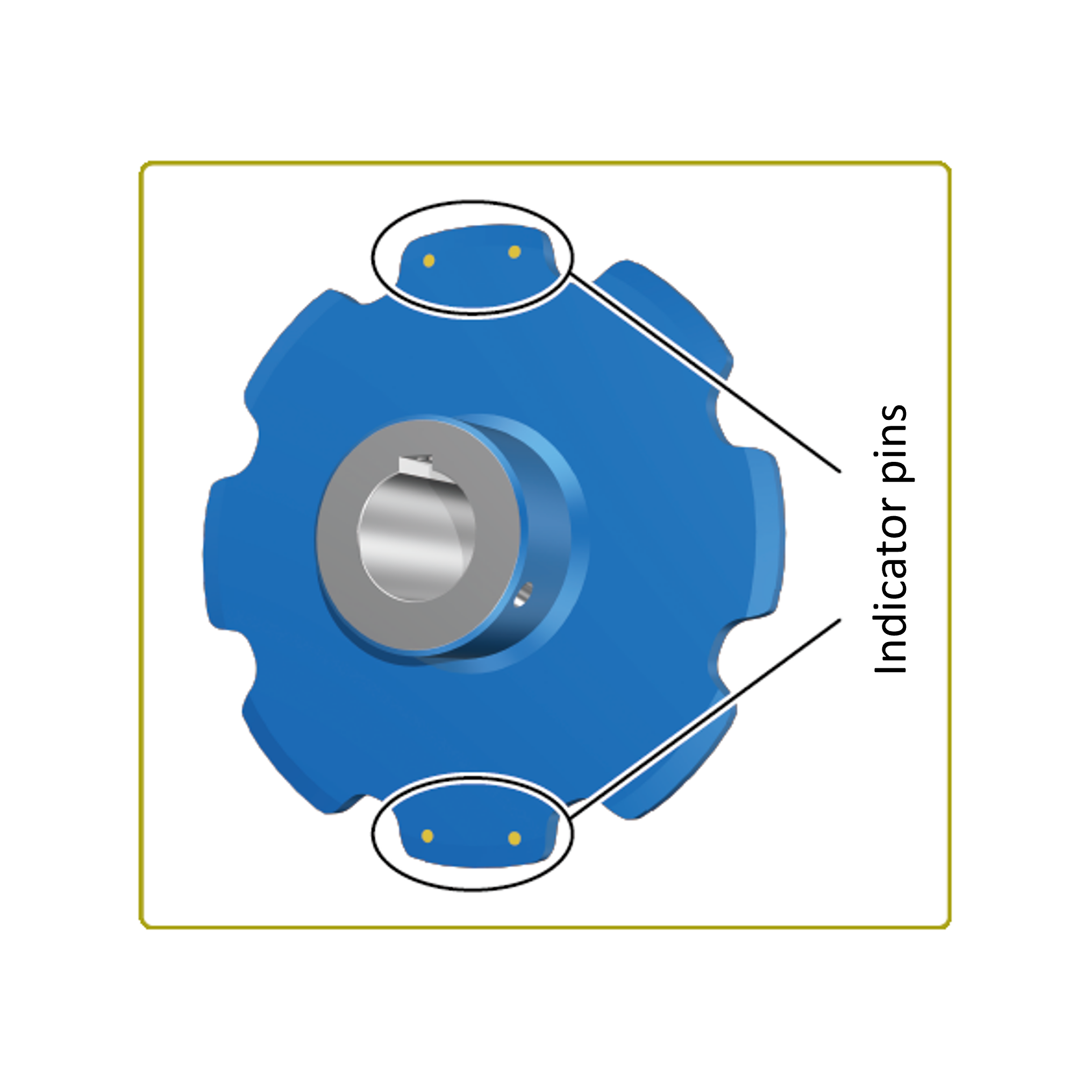

체커즈아이

E 체커즈아이
무기 없음
  • ・황동제 핀 매립 사양.
  • ・ 스프로킷의 치부 양측면에 각 2개소/0도와 180도를 기준으로서 2치에 매립.

    키 홈 가공이 있는 경우, 1개소는 키 홈 상부의 치아에 매립

체커즈아이

기타

제한사항

제한사항 검사 성적표· 재료 인증서는 문의해 주십시오.
(제출이 필요한 경우는 일반 특형 취급이 됩니다.)
