쇼크 릴레이 150 시리즈
- 쇼크 릴레이의 베스트셀러 모델입니다.
- 아날로그 미터 부착으로 분리형CT의 자기 유지 타입이 됩니다.
표준 기종
| 형번 | TSB151 | TSB152 | |
|---|---|---|---|
| 로드 현재 (전류 설정 범위) |
모터 정격 전류의 30%~130% | ||
| 적용 모터 용량 | 200V급 | 0.2～3.7kW | 5.5～90kW |
| 400V급 | |||
특징
- ・아날로그 미터로 전류값을 확인할 수 있습니다.
- ・ 분리형CT의 자기 유지 타입입니다.
- ・스타트 타임의 변경 등의 특형 대응이 가능합니다.
카탈로그 · 취급설명서

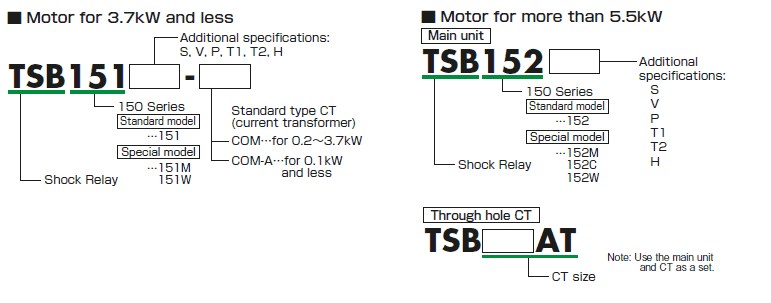

제품 형번
추가 사양 일람표
| 기호 | 사양명 |
|---|---|
| S | 아열대 사양 |
| V | 제어 전원 전압 변경 |
| P | 패널 설치 |
| T1 | 시작 시간 변경 |
| T2 | 충격 시간 변경 |
| H | 자동 복귀 |
| 모터 3.7kW 이하용 | 공통형 CT TSB151용 | 모터 5.5kW 이상용 | 관통 CT TSB152용 |
|---|---|---|---|
| TSB151-COM | TSB-COM | TSB152 | TSB100AT |
| TSB151-COM-A | TSB-COM-A | TSB152C | TSB120AT |
| TSB151H-COM | TSB152H | TSB150AT | |
| TSB151M-COM | TSB152M | TSB200AT | |
| TSB151S-COM | TSB152S | TSB250AT | |
| TSB151W-COM | TSB152W | TSB300AT |
