제품정보 플라스틱블록체인
플라스틱블록체인은 블록 모양의 링크를 피팅 핀으로 연결 한 간단한 구조의 체인입니다.
RS 드라이브체인 용 스프로킷이 사용 가능하고, 톱체인 보다 작은 체인 피치(9.525~25.4mm)를 채용하는 것으로 승계부(데트 스페이스)를 작게 할 수 있기 때문에, 승차도 부드럽게 됩니다.
체인 폭도 13~63mm로 작기 때문에 작은 공간에도 설치할 수 있습니다.
※스틸제 체인에 플라스틱 커버를 설치한, 큰 허용 장력을 가지는 스냅 커버 체인도 있습니다.
장력이나 사용 분위기에 따라 선정하실 수 있습니다.
플라스틱블록체인 스냅 커버 체인의 특징
공통 특징
- 특징 1 반송물의 보호: 접동에 의한 제품의 상처 부착을 억제 >>자세히 보기
- 특징 2 RS 스프라켓 (표준) 사용 가능 >> 자세히 보기
- 특징 3 공간 절약: 컴팩트한 컨베이어 설계가 가능 >> 자세히 보기
반송물의 보호: 슬라이딩에 의한 상처 부착을 억제
RS 체인 같은 체인 피치를 가지며, 범용성을 겸비한 플라스틱제의 반송용 체인입니다.
블록 형상의 매끄러운 반송면을 가지고 뛰어난 접동성을 갖추고 있기 때문에, 소중한 제품이나 부품의 접동에 의한 상처 부착을 억제합니다.
RS 스프라켓(표준) 사용 가능
범용 드라이브체인 용 RS 스프로킷 (JIS규격, ISO계 규격품)을 그대로 사용하는 것이 가능합니다.
입수성도 좋고, 풍부한 라인업(재질, 잇수 등)보다 구입하실 수 있습니다.
공간 절약: 컴팩트한 컨베이어 설계 가능
체인 피치 9.525~25.4mm(RS35~RS80 상당)를 라인 업하고 있습니다.
RS 롤러 체인과 마찬가지로 컴팩트한 컨베이어 설계가 가능하여 공간 절약에 기여합니다.
※ 스냅 커버 체인 에서는 체인 피치 9.525~31.75mm(RF06B~RS100 상당)를 라인업하고 있습니다.
플라스틱블록체인 체인 스냅 커버 체인의 특징 및 제품 목록
스틸제 체인의 허용 장력 가지고, 반송물의 상처 부착을 억제하는 플라스틱제 커버를 겸비한
블록 형상의 반송용 체인
플라스틱블록체인 에서는 허용 장력 부족했던 레이아웃에서도 직재한 반송물의 보호가 가능합니다.
6 종류의 체인 피치를 라인 업. 다양한 용도로 사용할 수 있습니다.

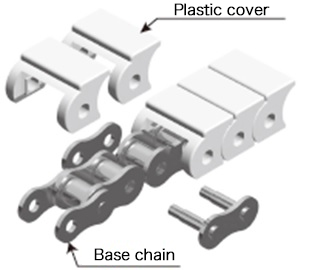

연결 링크 정보
연결 링크는 스냅 커버 체인 전용입니다.
연결플레이트의 빠짐 방지는 플라스틱 커버를 장착하여 가능합니다.
표준 연결 링크 (할당 핀 스프링 클립)는 사용할 수 없습니다.
스냅 커버 체인
- 체인 피치
9.525, 12.70, 15.875, 19.05, 25.40, 31.75mm - 직선 반송용
- ・ 플라스틱블록체인 보다 큰 허용 장력으로 반송 거리가 긴 레이아웃에 최적
- ・반송물과 접촉하는 커버부에 플라스틱을 채용해, 반송물의 상처 부착을 방지합니다.
- ・6종류의 체인 사이즈를 라인 업 하고 있기 때문에, 다양한 용도에 사용 가능합니다.
