200 시리즈
- 축에 직접 설치하는 내륜 없는 타입입니다.
- 스프로킷, 기어 등의 내부에 컴팩트하게 짜넣을 수 있습니다.
- トルク範囲：39.2～1400N・m
특징
- ・축에 직접 설치하는 내륜 없는 타입입니다.
- ・ 스프로킷, 기어등의 내부에 컴팩트하게 짜넣을 수 있습니다.
- ・저속~중속에서의 용도에 적합합니다.
- ・주문에 의해, 전용 내륜을 제작합니다.

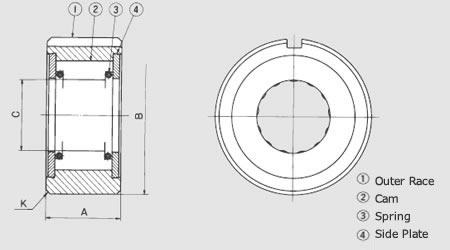

구조

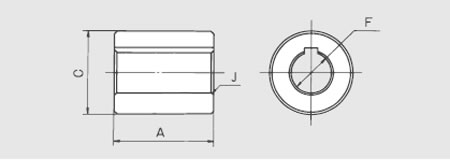

전용 내륜
주문에 따라 각 시리즈의 전용 내륜을 제작합니다.
| 내륜 형번 | 축 구멍 지름 | 내륜 궤도 직경 C(+0~-0.025) |
폭 A |
||
|---|---|---|---|---|---|
| 직경 F H7 | 키 홈 | 모따기 J | |||
| B204-IR | 10 | 4X1.5 | 0.8 | 18.796 | 25 |
| B205-IR | 12.5 | 4X1.5 | 0.8 | 23.622 | 25 |
| B206-IR | 20 | 5X2 | 1.3 | 32.766 | 28 |
| B207-IR | 25 | 7X3 | 1.3 | 42.088 | 28 |
| B208-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B209-IR | 30 | 7X3 | 1.3 | 46.761 | 32 |
| B210-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B211-IR | 35 | 10X3.5 | 1.8 | 56.109 | 32 |
| B212-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B213-IR | 45 | 12X3.5 | 1.8 | 70.029 | 42 |
| B214-IR | 50 | 12X3.5 | 1.8 | 79.356 | 42 |
※캠 클러치의 최대 토크 부근에서 사용할 때는 담금질 축을 사용하여 축 강도를 확인하십시오.
형번 표시 예
| B | 205 |
| | 시리즈 이름 |
| 사이즈 |
※외경치수가 6200타입의 베어링과 동일 외경치수로 되어 있습니다.
(예: B205=6205, B206=6206, B207=6207, B208=6208)
