플라스틱모듈러체인 WT2525-K형
- チェーンピッチ
25.4mm - 직선 반송용
- 클로즈 타입
- 안정적인 반송과 비용면의 양립 WT2520 시리즈
- 컨베이어 끝에 둥근 막대를 설치하여 컨베이어 사이의 승계 공간을 컴팩트하게 할 수 있습니다.
- 계단 시트 반송, 가방 반송, 공작 기계 반송, 건축 자재 반송에 최적입니다.
특징
-
・면접촉으로 안정된 반송
선 접촉 반송의 롤러 컨베이어와 비교해, 플라스틱모듈러체인은 면 접촉으로의 반송을 실시하기 때문에,
다양한 스텝 시트를 시트의 찌그러짐・하 붕괴・진동 없이 안정적으로 반송하는 것이 가능합니다.
-

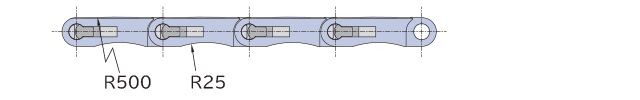

・취급 용이성을 추구한 표면 형상
본 체인의 표면에 완만한 R500의 볼록 형상을 베풀고 있습니다.
단층된 중량 시트는, 각 표면의 볼록 형상으로 약간 끼워넣어 미끄러짐을 방지함과 동시에, 작업자가 비교적 경량인 골판지 시트의 핸들링을 할 때는,
낮은 마찰 효과로 이동도 쉽습니다.
-
・정전기에 의한 먼지나 마모분의 부착을 방지
체인 재질은 폴리아세탈 수지를 베이스로, 정전기에 의한 먼지나 마모분의 부착을 방지하는 대전 방지 기능을 부여하고 있습니다. (표준 사양의 외관 색 : 그레이 · 블루 · 스카이 블루 전용)
주) 체적 고유 저항률: 1×10 13 Ω・cm
-
· 맞대기 배치 레이아웃으로 환승 공간을 삭감
본체인의 이면에는 R가공이 베풀어져 있기 때문에, Φ50의 환봉에 감기 쉬운 구조로 되어 있습니다.
아래 그림과 같이 컨베이어 단부에 환봉을 설치함으로써 컨베이어 간의 환승 공간을 작게 할 수 있습니다.
주)권입 방지를 위해 위험 방지구(안전 커버 등)를 설치해 주십시오.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 중간 | △ | ● | ● | ● | ● | ● | ● | ● | ● |
| 작은 | △ | ● | ● | ● | ● | ● | ● | ● | ● |
용도
- ■단적 시트 반송
- ■ 정장 반송
- ■공작 기계용 컨베이어
- ■건재 반송 컨베이어

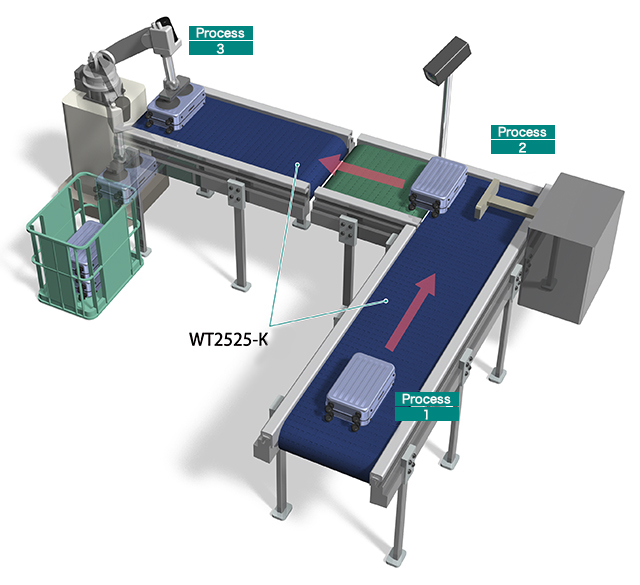

가방 반송 컨베이어
[공정 1]
가방 등의 짐을 반송합니다.
[공정 2]
푸셔로 반송물을 옆으로 밀어냅니다.
Point：저마찰 특성에 의해 뛰어난 활주성을 발휘해, 부드럽게 반송물을 압출하는 것이 가능합니다.
[공정 3]
로봇을 사용하여 컨테이너로 운반합니다.

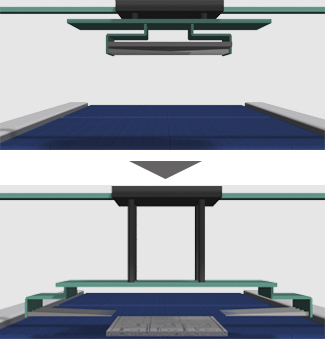

공작 기계용 컨베이어
[공정]
레이저 가공된 강판을 팔레트에는 적재하지 않고 컨베이어상에서 작업원에 의한 구분을 실시합니다.
Point：플라스틱모듈러체인에 의해 반송물의 상처 부착을 방지합니다!

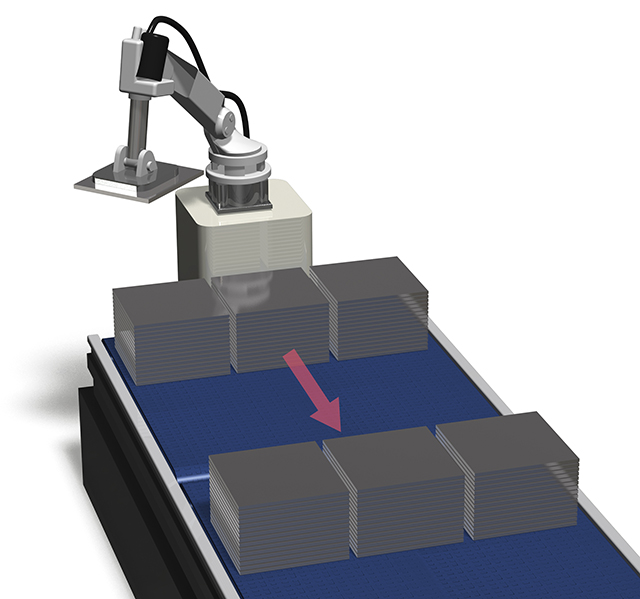

건축 자재 반송 컨베이어
[공정]
부재를 계단하여 다음 공정으로 반송합니다.
Point: 플라스틱모듈러체인은 반송물과 체인 사이에 팔레트를 통하지 않고 반송할 수 있으며, 또한 반송물의 하락이나 진동의 걱정 없이 안정된 반송을 할 수 있습니다.
상품 일람
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | WT2525-K |
|
|
| 체인 폭 mm | 76.2～2362.2 |
| 편성 단위 | 76.2mm마다 |
카탈로그 · 취급설명서
