쇼크 가드 TGE 시리즈

같은 사이즈로 광범위한 토크 설정이 가능한 타입
・베어링을 사용하고 있어 그 부분에 센터 멤버를 인로 설치하기 때문에, 흔들림을 TGB 시리즈보다 작게 할 수 있습니다.
・소경 스프로킷 ・폭넓은 풀리가 설치 가능한 타입 1과 A형 스프로킷 ・풀리가 직접 설치 가능한 타입 3을 선택할 수 있습니다.
・과부하의 원인을 제거한 후, 구동측을 회전하는 것만으로 자동적으로 다시 맞물립니다.
・토크의 전달 소자가 되고 있는 볼&포켓의 배열은, 1곳에서 밖에 맞지 않는 독특한 조합이 되어 있습니다.

-- 사용 가능한 스프로킷 최소 잇수-- (드래그하여 이동할 수 있음)

사용 가능한 스프로킷 최소 잇수

・TGE 시리즈

<타입 1>

형번	스프로킷 최소 잇수
형번	RS35	RS40	RS50	RS60	RS80
TGE17-1	18	14	12	-	-
TGE25-1	25	20	17	15	12
TGE35-1	32	25	20	18	14
TGE50-1	-	31	26	22	17

특수 B형 스프로킷의 보스부를 접속 어댑터에 설치했을 경우의 최소 잇수 됩니다.

<타입 3>

형번	스프로킷 최소 잇수
형번	RS35	RS40	RS50	RS60	RS80
TGE17-3	23	18	15	-	-
TGE25-3	32	25	21	18	14
TGE35-3	39	30	25	21	17
TGE50-3	-	40	33	28	22

주) 스프로킷의 전달 능력은 고려하지 않습니다.

구조

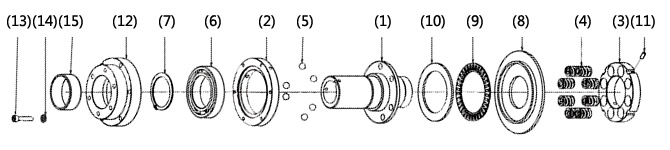

TGE17-1~50-1(타입1)

(1) 허브 (2) 드라이브 플레이트 (3) 조절 너트 (4) 코일 스프링 (5) 드라이브 볼 (6) 볼 베어링

(7) 스냅 링 (8) 커버 (9) 스러스트 베어링 (10) 스러스트 트레이스 (11) 육각 구멍 부착 볼트 (12) 장착 어댑터

(13) 육각 구멍 부착 볼트 (14) 스프링 와셔 (15) 드라이 베어링

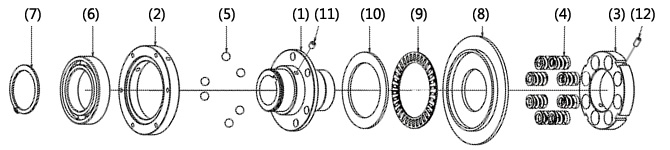

TGE17-3~50-3( 타입 3)

(1) 허브 (2) 드라이브 플레이트 (3) 조절 너트 (4) 코일 스프링 (5) 드라이브 볼 (6) 볼 베어링

(7) 스냅 링 (8) 커버 (9) 스러스트 베어링 (10) 스러스트 트레이스 (11) 육각 홀 고정 나사

(12) 육각 구멍 부착 나사

작동 원리

TGE 시리즈의 작동 원리를 애니메이션으로 보십시오.

통상 운전시(물림시)

TGE 시리즈의 동력은 허브에서 들어가 드라이브 볼을 통해 출력측 드라이브 플레이트로 전달됩니다. (또는 그 반대)

이 드라이브 플레이트에 스프로킷 이나 타이밍 풀리를 볼트로 직접 설치 사용합니다.

허브의 플랜지 부분에 몇 개의 드라이브 볼이 들어가는 구멍이 설치되어 거기에 드라이브 볼이 배치되어 있습니다.
출력측이 되는 드라이브 플레이트에는 드라이브 볼이 들어가는 포켓이 있어 드라이브 볼을 코일 스프링으로 스러스트 레이스를 통해 가압된 상태로 동력 전달됩니다.

과부하시(트립시)

과부하가 발생하면 드라이브 볼은 슬러스 트레이스를 코일 스프링 측으로 밀어 올려 회전하면서 드라이브
플레이트 포켓에서 튀어나오는 동력을 차단합니다.

이 때, 커버가 코일 스프링측으로 이동하기 때문에, 이 이동량을 TG 센서 등으로 검지함으로써,
과부하 발생 후, 구동원을 자동적으로 정지시키는 것이 간단하게 할 수 있습니다.

복귀 방법

과부하 후, 재기동하면 자동적으로 1회전 이내로 정위치 복귀합니다.

TGE 시리즈는 작동 후 회전을 계속하면 연속 복귀하므로 과부하 발생 후 TG 센서 등으로 과부하를 검출하여 즉시 구동원을 정지시켜 주십시오.

사양(표준 기종)

설정 토크 범위 N・m	반복 작동 토크 정밀도	백래시	복귀 방법
1.0～700	±5%	작은	자동

■타입 1：소경 스프로킷 및 폭넓은 풀리의 설치가 가능

■타입 3：A형 스프로킷, 풀리를 직접 설치할 수 있는 범용 타입

카탈로그 · 취급설명서

형번 표시

※단체 타입

TGE	50	-	M	3	-	TH40JD2	-	N245
\| 시리즈	\| 사이즈		｜｜｜｜	\| 유형 1: 타입 1 3: 타입 3		\| 축 구멍 기호		\| 토크 설정값 N･m
			스프링 강도 L: 약 스프링 M: 중 스프링 H: 강한 스프링

축 구멍 기호 상세
	축 구멍 지름 공차	축 구멍 지름	키 홈 공차	멈춤 나사 위치
T	H	40	J	D2
T:ショックガード側	F:F7 G:G7 H:H7	축 구멍 직경은 1mm 단위입니다	J : 신 JIS Js9 (표준) P:신 JIS P9 F: 구 JIS F7	[클릭으로 확대]

■ 쯔바키형번내비

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈	사이즈	스프링 강도	타입	축 구멍 지름	축 구멍 직경 공차	키 홈 공차	멈춤 나사 위치	토크 설정값
TGE			유형 1 유형 3					1.0 ～ 5.0 　　N･m

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.

설정 토크 범위 N･m	유형 1		유형 3
설정 토크 범위 N･m	축 구멍 직경 범위 mm	형번	축 구멍 직경 범위 mm	형번
1.0～5.0	12～15	TGE17-L1	12～17	TGE17-L3
2.0～10		TGE17-M1		TGE17-M3
4.0～20		TGE17-H1		TGE17-H3
5.0～25	12～22	TGE25-L1	12～25	TGE25-L3
10～50		TGE25-M1		TGE25-M3
20～100		TGE25-H1		TGE25-H3
20～100	17～32	TGE35-L1	17～35	TGE35-L3
40～200		TGE35-M1		TGE35-M3
80～400		TGE35-H1		TGE35-H3
30～200	27～48	TGE50-L1	27～50	TGE50-L3
60～400		TGE50-M1		TGE50-M3
120～700		TGE50-H1		TGE50-H3

옵션

TG 센서

쇼크 가드 전용의 근접 스위치 방식의 과부하 검출 센서입니다. 쇼크 가드의 과부하(플레이트의 축방향 이동)를 검출하여 모터의 정지나 경보를 낼 수 있습니다.

		교류 타입	직류 타입
형번		TGS8	TGS8DN
전원 전압	정격	AC24～240V	-
전원 전압	사용 가능 범위	AC20～264V(50/60Hz)	DC10～30V
소비 전류		1.7mA 이하(at AC200V)	16mA 이하
제어 출력 (개폐 용량)		5～100mA	최대 200mA
표시등		동작 표시
사용 주위 온도		-25～+70℃(단 빙결하지 않는 것)
사용 주위 습도		35～95% RH
출력 형태		-	NPN
동작 형태		NC(센서 플레이트를 검지하고 있지 않을 때의 출력 개폐 상태를 나타냅니다)
절연 저항		50MΩ이상(DC500V메가에서) 충전부 일괄과 케이스간
질량		약 45g(코드 길이 2m)	약 56g(코드 길이 2m)
잔류 전압		>> 특성 데이터 참조	2.0V 이하(부하 전류 200mA·코드 길이 2m)
취급설명서		TG 센서 TGS8	TG 센서 TGS8DN

- 부하 잔류 전압 특성 - (드래그하여 이동할 수 있음)

부하 잔류 전압 특성

치수도

교류 타입 TGS8

직류 타입 TGS8DN

선정계산

쯔바키 쇼크 가드 전 시리즈를 대상으로 사용 조건에 맞는 쇼크 가드를 선정합니다.

이 페이지 상단의 "선정계산 "의 탭을 클릭하십시오.

이 페이지 위로 돌아가기

토크 조정

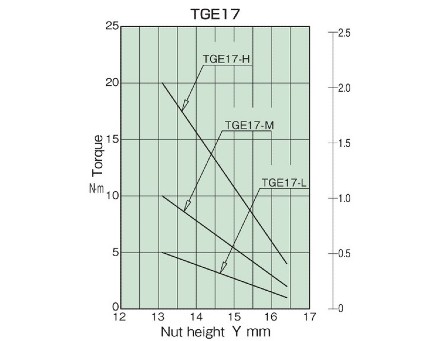

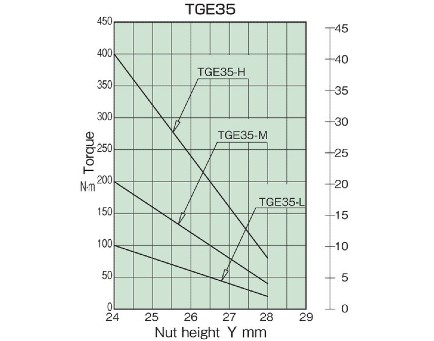

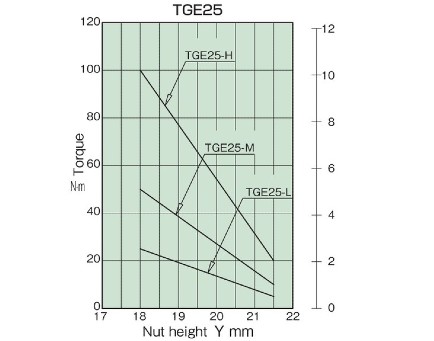

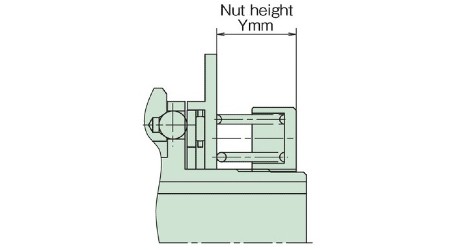

1. 토크 상관도에서 필요한 토크에 해당하는 너트 높이의 값을 읽고 조정 너트를 이 값까지 조이십시오. (아래 그림 참조)
조절 너트를 체결하려면, 누름 나사를 2개소 풀고 조절 너트 외부의 노치부에 걸쇠 스패너(아래 표 참조, 별매품)를 걸어 돌려 주십시오.
제품의 토크는 아래의 상관도와 반드시 일치하지 않으므로 기준으로 사용하십시오.
