제품정보 클러치
2개의 동력 전달축 사이에서 회전을 전달, 차단하는 기계 요소입니다.
캠 클러치(원웨이 클러치)와 SR 클러치(일회전 클러치)의 2종류의 라인업이 있으며, 캠 클러치는 내· 외륜 사이에 다수의 캠을 배열한 기계식 논백래시 구조로, 백스톱, 오버런닝, 인덱싱의 3가지 용도별로 라인업.
SR클러치는 간단한 레버 조작으로 연속 회전하는 외륜 (구동측)에서 내륜 (부하측)까지 정확한 타이밍으로 1회전 또는 정수회전을 가할 수 있습니다.
캠 클러치(단방향 클러치)란?
기계식 원웨이 클러치라고 하면 쯔바키의 캠 클러치.
다수의 캠을 배열한 기계식 논백래시의 일방향 클러치(원웨이 클러치)입니다.
백 스톱, 오버런닝, 인덱싱의 세 가지 용도별로 라인업하고 있습니다.
SR 클러치(일회전 클러치)란?
SR 클러치는 간단한 레버 조작으로 연속 회전하는 외륜 (구동측)에서 내륜 (부하측)까지 1회전 또는 정수회전을 주는 클러치입니다.
내· 외륜이 맞물리는 기구에 의해, 마찰 기구, 래칫 기구, 핀·키 기구 등의 클러치로는 할 수 없는, 신뢰성이 높은 정확한 타이밍 구동을 가능하게 합니다.
클러치 제품 일람
인덱싱

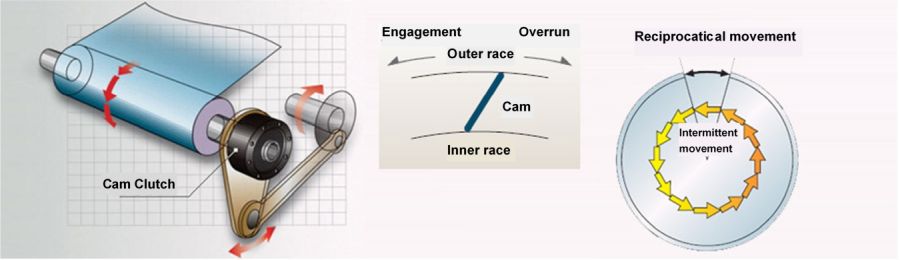

회전 간헐 이송이라고도합니다. 외륜의 일정 사이클의 운동을 간헐적인 회전 운동으로 바꾸어 내륜 (축)으로 전달합니다.
고빈도의 맞물림과 공전을 반복하는 사용법입니다.
외륜에 일정 각도의 왕복 운동을 주어, 캠 클러치에 맞물림과 공전을 교대로 연속적으로 실시시켜, 간헐 이송을 합니다.
가방 기계의 시트 이송 예

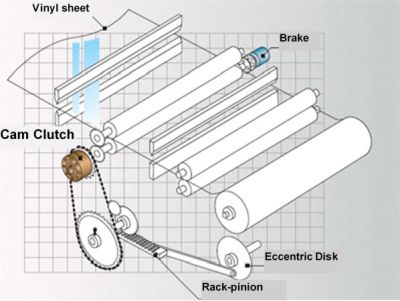

왼쪽 그림은 제봉기의 비닐 시트 이송에 사용된 예입니다.
편심판 으로부터의 왕복운동을 랙&피니언으로 증속하고, 캠클러치 외륜의 왕복각도를 크게 하여
있습니다. 덧붙여 비닐 시트의 이송 제도를 높이기 위해서 브레이크를 사용하고 있습니다.
캠 클러치를 사용할 때의 이점
- ・서보 모터를 상회하는 높은 이송 빈도가 가능(최대 1200회/분)
- ・무단계로 이송 길이의 조절을 할 수 있어 파라미터의 설정에 고민하지 않아도 됩니다.
- ・저비용의 인덱싱 기구를 실현할 수 있습니다.
MI 시리즈
형번 MI～
고정밀 인덱싱 이송이 가능한 타입입니다.
- ・주로 인덱싱 용도로 사용합니다.
- ・고정밀도의 인덱싱 이송이 가능합니다.
- ・중저속 인덱싱으로 이송 길이가 작은 용도에 최적입니다.
- ・연속 맞물림 운전으로 부하 변동이 있는 경우에도 적합합니다.
축경 범위 mm
Φ19～Φ250
토크 범위 N·m
314～176000
MI-S 시리즈
형번 MI□□-S
내마모성이 뛰어난 인덱싱용 캠 클러치입니다.
- ・특수한 표면 경화 처리를 실시한 캠을 사용하고 있기 때문에, 내마모성이 우수합니다.
- ・제봉기나 코일링 머신의 재료 이송용으로, 특별히 개발한 시리즈입니다.
- ・저속 인덱싱으로 이송 길이가 큰 용도에 최적입니다.
- ・주문 생산품입니다.
축경 범위 mm
Φ55～Φ75
토크 범위 N·m
43.1～196
MX 시리즈
형번 MX~
고속 인덱싱 시에 높은 이송 정밀도를 실현할 수 있습니다.
- ・고속 인덱싱시의, 맞물림의 응답성이 우수하므로, 고정밀도 이송이 가능합니다.
- ・고속 인덱싱으로 이송 길이가 작은 용도에 최적입니다.
축경 범위 mm
Φ22～Φ70
토크 범위 N·m
78.4～784
