사이드롤러 부착 컨베이어 체인

製品写真
  • 컨베이어 체인 각 사양의 S 롤러를 기반으로 사이드롤러를 설치한 체인입니다.
  • 스프로킷은 중앙의 S 롤러로 맞물려, 주행은 사이드롤러로 행하기 때문에, 안정 주행이 됩니다.
  • 컨베이어 체인의 각 사양으로 제작할 수 있습니다.

카탈로그 · 취급설명서

용도

  • ・플레이트에 특수 어태치먼트를 설치하는 경우(그림 1)
  • · 중앙 S 롤러로 하중지지가 어려운 경우
  • ・체인의 리턴측의 가이드가 곤란한 경우
  • · R 롤러 타입의 사이드롤러로 배속 기능이나 어큐뮬레이트 기능을 갖게하는 경우 (그림 2)

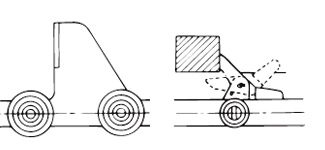

그림 1: 특수 부착물의 예

特殊アタッチメントの例

그림 2: 배속·어큐뮬레이트의 예

倍速・アキュムレートの例

상품 일람

※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 S RF03075S-SR RF03100S-SR --- --- --- --- --- --- 15.9 16.1
RF05 S RF05075S-SR RF05100S-SR RF05125S-SR RF05150S-SR --- --- --- --- 22.2 22
RF10 S --- RF10100S-SR RF10125S-SR RF10150S-SR --- --- --- --- 29 30
RF12 S --- --- --- --- RF12200S-SR RF12250S-SR --- --- 34.9 37.1
RF17 S --- --- --- --- RF17200S-SR RF17250S-SR RF17300S-SR --- 40.1 51.4
RF26 S --- --- --- --- RF26200S-SR RF26250S-SR RF26300S-SR --- 44.5 57.2
RF36 S --- --- --- --- --- RF36250S-SR RF36300S-SR RF36450S-SR 50.8 66.7
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오. 이 페이지 위로 돌아가기

인치계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
101.6mm 152.4mm Φmm mm
RF430 S RF430S-SR --- 20.1 22.6
RF450 S RF450S-SR --- 22.2 27
RF6205 S --- RF6205S-SR 34.9 37.1
