리니파워잭 ​ JWH (하이리드 볼 나사 타입)

제품 사진
  • JWH(고납 볼 스크류 타입)는 JWB 타입과 같은 입력 회전 속도로 고속화가 가능한 스크류 잭입니다. (최대 4배)
  • 주요 구성 요소는 높은 리드 볼 나사와 고정밀 웜 기어입니다.
  • 고속 영역의 용도용으로 하이 리드 볼 나사를 채용, 감속 유닛과의 조합에 의한 저소음을 실현했습니다.

특징

  • · 고속화

    신뢰성이 높은 하이리드 볼 나사의 채용에 의해, 나사축 속도는 최고 7.5m/min으로의 운전이 가능합니다.

  • ・소음 저감

    JWB(볼 나사 타입)와 동일한 나사축 속도의 경우, 구동원에 감속 유닛을 이용하여 입력 회전 속도를 낮게 할 수 있으므로, 잭에서 발생하는 소음을 저감할 수 있습니다.

    ※셀프 락을 가지고 있지 않으므로 브레이크가 필요합니다.

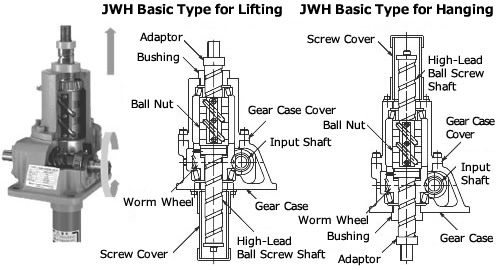

기본형 사양 구조

기본형 사양 구조

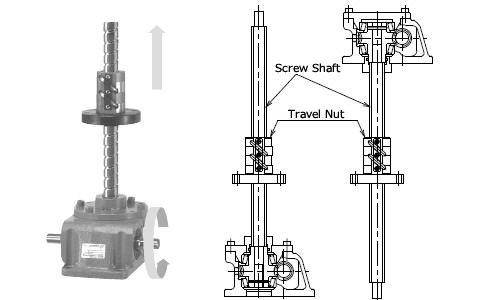

트래블링 너트 사양 구조

트래블링 너트 사양 구조

표준 기종 일람

・기본 용량

프레임 번호 기본 용량 kN{tf} 웜 감속비
H
010 9.80 {1} 5
025 24.5 {2.5} 6
050 49.0 {5} 6
100 98.0 {10} 8
150 147 {15} 8
200 196 {20} 8

・스트로크

프레임 번호 10 25 50 100 150 200
100 ○ ○ ○ ○ ○ ○
200 ○ ○ ○ ○ ○ ○
300 ○ ○ ○ ○ ○ ○
400 ○ ○ ○ ○ ○ ○
500 ○ ○ ○ ○ ○ ○
600 ○ ○ ○ ○ ○ ○
800 ○ ○ ○ ○ ○ ○
1000 △ ○ ○ ○ ○ ○
1200 △ ○ ○ ○ ○ ○
1500 - △ ○ ○ ○ ○
2000 - - - △ △ △
  • ※○：표준품, △：수주 생산품, -표시는 사용 조건에 따라 제작합니다. 당사에 상담해 주십시오.

카탈로그 · 취급설명서

형번 표시 예

JW H 050 U S H 10 U
|
시리즈 이름
리니파워잭
​		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
기본 용량
010:9.80kN{1tf}
025:24.5kN{2.5tf}
050:49.0kN{5tf}
100:98.0kN{10tf}
150:147kN{15tf}
200:196kN{20tf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
｜
｜
｜
｜
｜
｜
｜		 |
웜 감속비
H
실제 감속비는
자세한 정보
참조하십시오.		 |
칭호 스트로크
1:100mm
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm		 |
플랜지 장착 방향
※표기법은 이동
너트 사양에만
필요합니다.
​
나사 사양
S: 기본형
R: 트래블링 너트 사양
나사 종류
H: 하이리드
볼 나사		 설치 형상
U:오름 위용
D: 매달아용

■ 쯔바키형번내비

선택 형번:

제품 상세 정보 보기

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈 나사 종류 기본 용량 설치 형상 나사 사양 웜
감속비		 스트로크 플랜지
설치 방향

JW































나사 종류

M: 사다리꼴 나사 타입입니다.

B: 볼 나사 타입입니다.

H: 하이리드 볼 나사 타입입니다.

기본 용량

잭 본체가 허용할 수 있는 기본 용량입니다.

설치 형상

U：본체 설치 베이스와 반대측에 나사 샤프트가 나오는 타입입니다.

D：본체 설치 베이스측에 나사 샤프트가 나오는 타입입니다.

나사 사양

S: 나사축이 이동하는 기본형입니다.

M: 나사 샤프트가 이동하는 기본형으로,
나사 샤프트에 회전 방지 기능을 부가하고 있습니다.

R: 나사 샤프트가 회전하고 너트가 이동하는 타입입니다.

웜 감속비

웜 감속기의 감속비입니다.

각 기종의 감속비값은 상세 정보를 참조하십시오.

스트로크

나사 샤프트 또는 트래블링 너트의 이동거리 입니다.

플랜지 장착 방향

트래블링 너트 타입의 경우, 장착 플랜지를 너트의 어느 쪽으로 할 것인지를 지정합니다.

U: 상단

D: 아래쪽

옵션 기호

J: 쟈바라 첨부입니다.

B : 막대 선단금구 부착입니다.

I：I형 선단금구 부착입니다.

M：테이블형 선단금구 입니다.

C: 클레비스 브래킷 포함입니다.

Y: 메카니컬 카운터가 있는 리미트 스위치입니다.

K2：스트로크 위치를 검출하는 마이크로 스위치를 2개 내장합니다.

K4: 스트로크 위치를 검출하는 4개의 마이크로 스위치를 내장합니다.

P: 스트로크 위치를 검출하는 전위차계를 내장합니다.

R: 스트로크의 이동 신호를 출력하는 로터리 엔코더 부착입니다.

E: 3상 브레이크 부착 모터 부착입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.

EV: 3상 브레이크 부착 모터 부착입니다.
전원은 400/400/440V 50/60/60Hz에 대응합니다.

G1：삼상 브레이크 부착 기어 모터 부착으로 감속비는 1/5입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.

G2：삼상 브레이크 부착 기어 모터 부착으로 감속비는 1/10입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.


옵션의 형번에 대해서는 이쪽으로부터 확인해 주십시오.

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

기본 용량 프레임 번호 「010」 9.80kN {1tf} (형번 JWH010 ~)

기본 용량 프레임 번호 「025」 24.5kN {2.5tf} (형번 JWH025~)

기본 용량 프레임 번호 「050」 49.0kN {5tf} (형번 JWH050 ~)

기본 용량 프레임 번호 『100』 98.0kN{10tf}(형번 JWH100~)

기본 용량 프레임 번호 『150』 147kN{15tf}(형번 JWH150~)

기본 용량 프레임 번호 「200」 196kN {20tf} (형번 JWH200 ~)

특수 대응

・고객의 사용 조건에 맞추어 특수 대응이 가능합니다.

안티 백래시, 스트로크 차이, 입력축 도금 사양 등, 특수 대응은 이쪽으로부터
