제품정보 톱체인 액세서리

전용 스프로킷, 아이들러, 플라스틱 플라스틱 레일, 세트 컬러, 체인 가이드 파트, 프레임 서포트 파트, 제품 가이드 파트, 베어링 유닛 등의 컨베이어 주변 부품을 다수 라인 업하고 있습니다.

각 액세서리의 사용 방법 등은 아래 이미지를 클릭하여 확인하십시오.

プラトップ<sup>®</sup>チェーン用アクセサリ
×
(드래그로 이동할 수 있습니다)

스프로킷 /코너 디스크/턴 디스크

  • · 용도

    모터의 동력을 체인에 전달하기 위한 상품입니다.

    컨베이어의 구동축에 설치하여 사용해 주십시오.

  • ・사용 이미지

    스프로킷

    [클릭으로 확대]

목록으로

×
(드래그로 이동할 수 있습니다)

아이들러 휠/ 아이들러 라스 스프로킷

  • · 용도

    컨베이어의 종동축에 설치하여 사용해 주십시오.

목록으로

×
(드래그로 이동할 수 있습니다)

분해·연결 공구

  • · 용도

    공구를 사용하면 톱체인의 분해 및 연결이 용이해집니다.

    적용 상품에 대해서는 상품 페이지에서 확인해 주십시오.

  • ・사용 이미지

    스테인리스 톱체인 TS형용

    분해·연결 공구

    [클릭으로 확대]

목록으로

플라스틱 톱 체인 용 액세서리 일람

체인 형번적용 액세서리

액세서리 형번을


※ 형번 클릭으로 상세 정보를 표시합니다. 치수도는 클릭으로 확대됩니다.

스프로킷 /코너 디스크/턴 디스크

(클릭으로 목록을
표시합니다. )		 적용 체인 형식 적용 체인
피치
mm		 작용 잇수 / 잇수
TTP　 TTP, TTPH, TTPH-P, TTP-P, TTPT 38.1 9½, 10½, 11½, 12½



스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경 mm 타입
TTP912T 19 9½ 117.34 Φ18 Φ40 일체형
TTP1012T 21 10½ 129.26
TTP1112T 23 11½ 141.22
TTP1212T 25 12½ 153.20
스틸 스프로킷 (록 시리즈)
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTP912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 일체형
TTP1012T-S□□□□ 21 10½ 129.26
TTP1112T-S□□□□ 23 11½ 141.22
TTP1212T-S□□□□ 25 12½ 153.20
엔지니어링 플라스틱 스프로킷
형번  분할잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
d
mm		 타입
TTP-21T■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 분할형
TTP-23T■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25T■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTP-21T25 21 10½ 129.26 Φ25 분할형
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTP-23T25 23 11½ 141.22 Φ25 분할형
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTP-25T25 25 12½ 153.20 Φ25 분할형
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
TTPDH　 TTPDH, TTPDH-LBP 38.1 12½

형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TP-C12295T-SPR 25 12½ 153.21 Φ40 분할형
TTPM　 TTPM 19.05 12, 14, 15, 19, 21, 23

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입

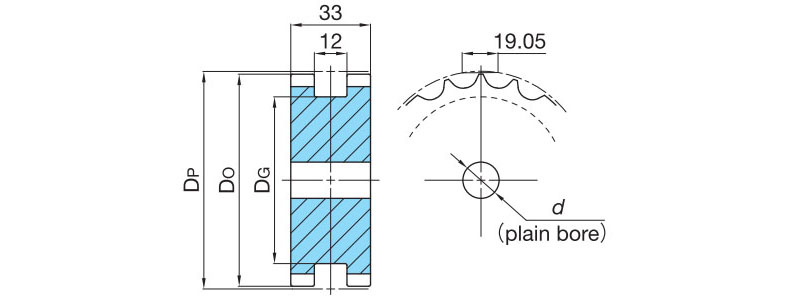

TTPM1200T 12 73.6 Φ15 Φ35 일체형
TTPM1400T 14 85.6 Φ40
TTPM1500T 15 91.6
TTPM1900T 19 115.7 Φ50
TTPM2100T 21 127.8
TTPM2300T 23 139.9
TPF　 TPF 38.1 9½, 10½, 11½, 12½


스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TPF912T 19 9½ 117.34 Φ18 Φ42 일체형
TPF1012T 21 10½ 129.26
TPF1112T 23 11½ 141.22
TPF1212T 25 12½ 153.20
스틸 스프로킷 (록 시리즈)
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TPF912T-S□□□□ 19 9½ 117.34 Φ15～Φ35 일체형
TPF1012T-S□□□□ 21 10½ 129.26
TPF1112T-S□□□□ 23 11½ 141.22
TPF1212T-S□□□□ 25 12½ 153.20
TP-OTD　 TP-OTD 38.1 10½, 11½

형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입

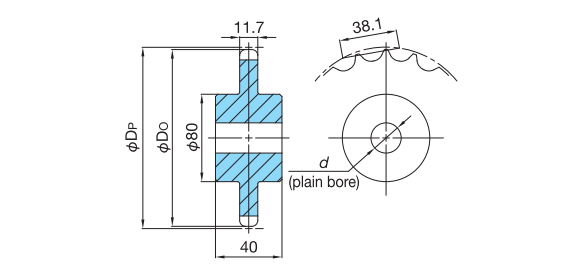

TP-OTD1012T 21 10½ 129.2 Φ20 Φ40 일체형
TP-OTD1112T 23 11½ 141.2
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 9, 9½, 10, 10½, 11, 11½, 12, 12½, 13



스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TTUP900T - 9 111.40 Φ18 Φ47 일체형
TTUP912T 19 9½ 117.34
TTUP1000T - 10 123.29
TTUP1012T 21 10½ 129.26
TTUP1100T - 11 135.23
TTUP1112T 23 11½ 141.22
TTUP1200T - 12 147.21
TTUP1212T 25 12½ 153.20
TTUP1300T - 13 159.20
스틸 스프로킷 (록 시리즈)
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTUP900T-S□□□□ - 9 111.40 Φ15～Φ45 일체형
TTUP912T-S□□□□ 19 9½ 117.34
TTUP1000T-S□□□□ - 10 123.29
TTUP1012T-S□□□□ 21 10½ 129.26
TTUP1100T-S□□□□ - 11 135.23
TTUP1112T-S□□□□ 23 11½ 141.22
TTUP1200T-S□□□□ - 12 147.21
TTUP1212T-S□□□□ 25 12½ 153.20
TTUP1300T-S□□□□ - 13 159.20
엔지니어링 플라스틱 스프로킷
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTUP-12T■ 12 147.2 Φ25, Φ30, Φ35, Φ40, Φ45 분할형
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TTUP-12T25 12 147.2 Φ25 분할형
TTUP-12T30 Φ30
TTUP-12T35 Φ35
TTUP-12T40 Φ40
TTUP-12T45 Φ45
TPSS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 9, 10, 11, 12, 13, 14, 15

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TPSS900T 9 114.4 Φ20 Φ35 일체형
TPSS1000T 10 123.3 Φ40
TPSS1100T 11 135.2
TPSS1200T 12 147.2
TPSS1300T 13 159.2
TPSS1400T 14 171.2
TPSS1500T 15 183.3

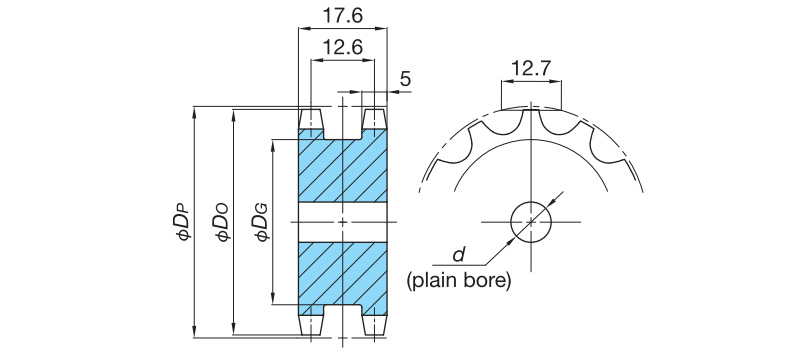

TTUPM　 TTUPM-P, TTUPM-PC 12.7 11, 13, 15

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경 mm 타입
TTUPM1100T 11 45.1 Φ8 Φ20 일체형
TTUPM1300T 13 53.1 Φ25
TTUPM1500T 15 61.1 Φ30
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TPUMF1200T-25 12 73.60 Φ25 일체형
TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTP-C1211■T-SPR 12 147.2 Φ30, Φ40 분할형
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TP-C12115T-SPR 12 147.2 Φ30 분할형
TP-C12117T-SPR Φ40
TTUPS-H　 TTUPS-H 25.4 12, 16, 18, 21









分割形スプロケット(SW2500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 분할형
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW2500-16T25 16 130.20 Φ25 분할형
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW2500-18T25 18 146.27 Φ25 분할형
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(드래그로 이동할 수 있습니다)
■분할형 스프로킷 (SW2500)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
WT-SW2500-21T25 21 170.40 Φ25 분할형
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40
일체형 스프로킷 (S2500)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
WT-S2500-16T 16 130.20 요청에 따라 제작 검토에서
대응하겠습니다.		 일체형
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
축 구멍·키 홈 가공품
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
BT8H-12T■-CS 12 98.14 Φ25, Φ30 일체형
BT8H-16T30-CS 16 130.20 Φ30
×
(드래그로 이동할 수 있습니다)
■축 구멍・키 홈 가공품
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
BT8H-12T25-CS 12 98.14 Φ25 일체형
BT8H-12T30-CS Φ30
파일럿 홀
형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 타입
BT8H-12T-CS 12 98.14 Φ15 일체형
BT8H-16T-CS 16 130.20
TPUH-BO　 TPUH-BO 38.1 32

형번  잇수 외경 축 구멍 치수
mm		 타입

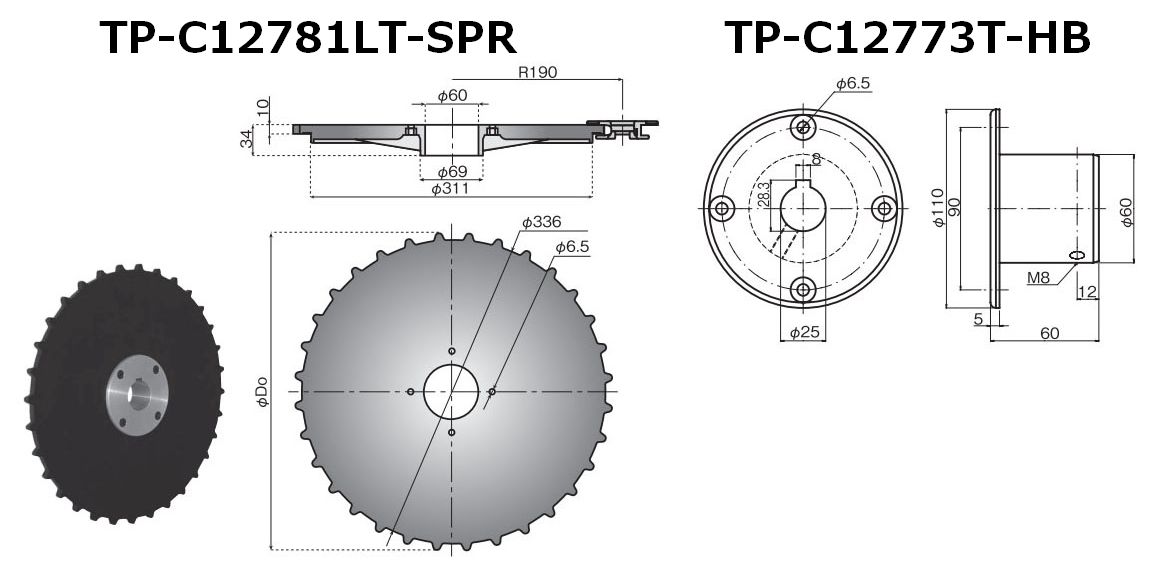

TP-C12781LT-SPR 32 352 Φ25 일체형
TPUSR　 TPUSR550, TPUSR550P, TPUSR826, TPUSR826P 31.75 15


스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입

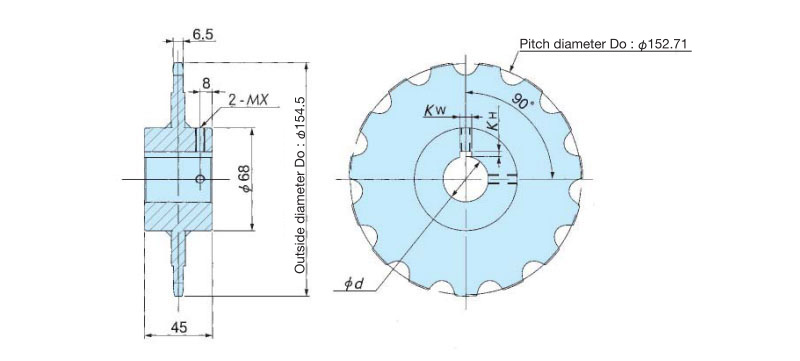

TPUSR1500T 15 152.71 Φ20～Φ45 Φ15.9 Φ45 일체형
TPUSR1500T-SS
스틸 스프로킷 (록 시리즈)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TPUSR1500T-S□□□□ 15 152.71 Φ15～Φ35 일체형
TP-UB36　 TP-UB36, TP-UB36P 36 11, 12, 13

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입

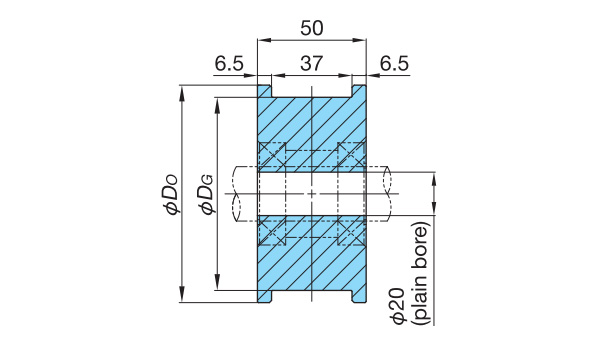

TP-UB1100T 11 127.8 Φ20 Φ40 일체형
TP-UB1200T 12 139.1
TP-UB1300T 13 150.4
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10, 12





엔지니어링 플라스틱 스프로킷
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

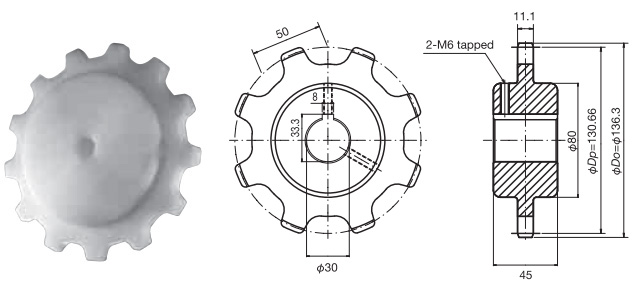

TP-C213959T-SPR 8 130.66 Φ30 일체형

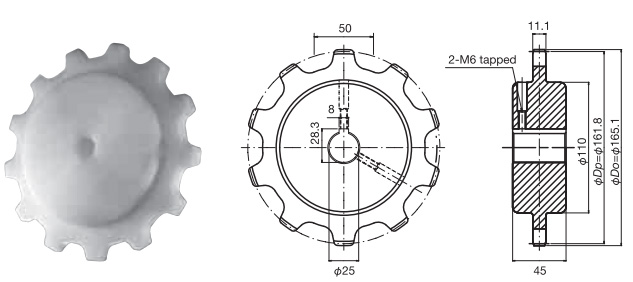

TP-C213961T-SPR 10 161.8 Φ25
TP-C12721T-SPR
스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 타입

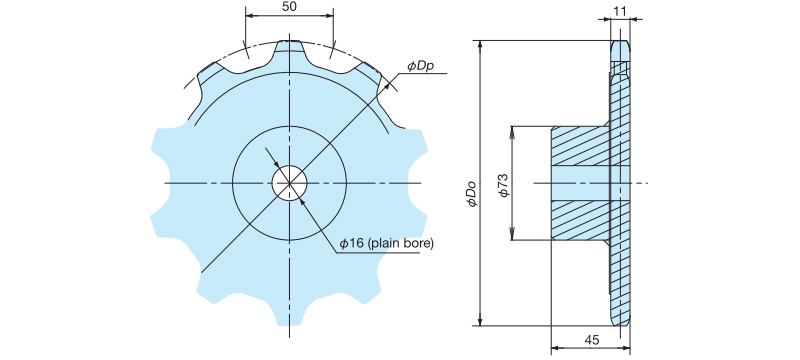

TPUN555-800TQ 8 130.6 Φ16 일체형
TPUN555-1000TQ 10 161.8
TPUN555-1200TQ 12 193.2
스틸 스프로킷 (록 시리즈)
형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

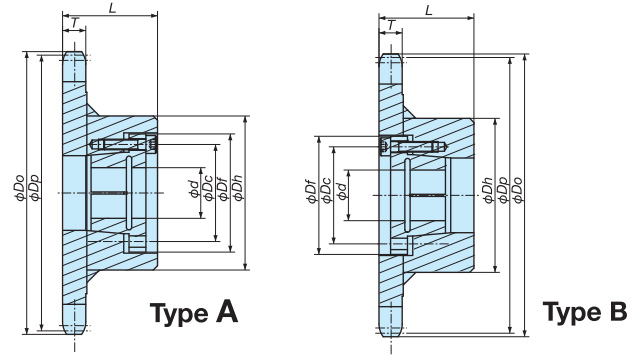

TPUN555-800TQ-S□□□□■ 8 130.6 Φ15～Φ45 일체형
TPUN555-1000TQ-S□□□□■ 10 161.8
TPUN555-1200TQ-S□□□□■ 12 193.2
TP-50UN-T95　 TP-50UN-T95 50 8, 10, 12

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입

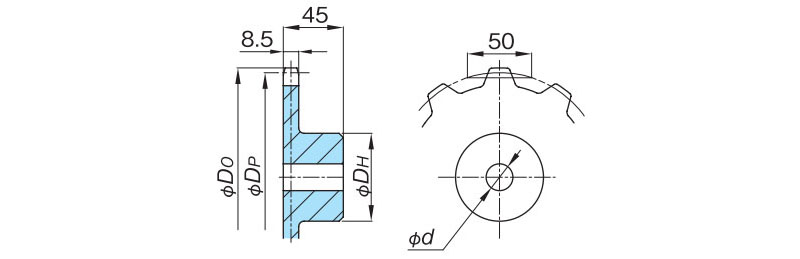

TP-50UNT-8T 8 130.6 Φ15 Φ40 일체형
TP-50UNT-10T 10 161.8 Φ20
TP-50UNT-12T 12 193.2
TPCC　 TPCC420, TPCC420-T 63.5 8, 10, 12

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 타입

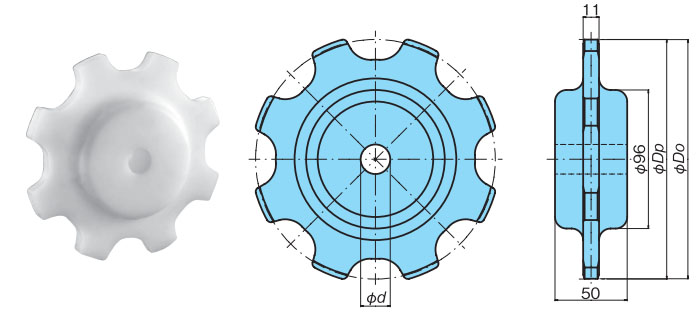

TP-C12326T-SPR 8 165.9 Φ23 일체형
TP-C12327T-SPR 10 205.5
TP-C12328T-SPR 12 245.3

2026년 7월부터 일부의 형번으로 사양 변경 또는 판매 종료를 예정하고 있습니다.
자세한 것은 이쪽으로부터 확인해 주세요.
TP-36AK　 TP-36AK 36 11, 13, 15

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TP-36AK1100T 11 127.7 Φ20 Φ60 일체형
TP-36AK1300T 13 150.4
TP-36AK1500T 15 173.1
TP-30UTW-LAP　 TP-30UTW-LAP 30 15

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입

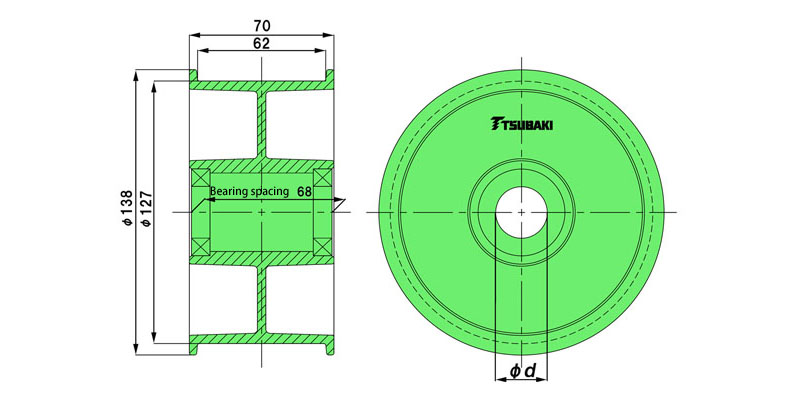

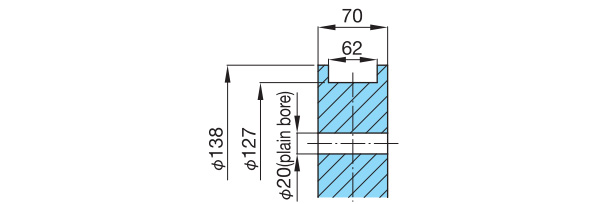

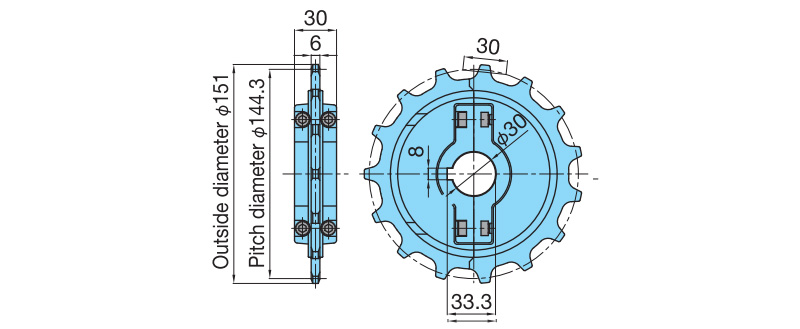

TP-SW30UT-15T30 15 144.3 Φ30 분할형
TP-36UTW-LAP　 TP-36UTW-LAP 36 13

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TP-36UT-13T 13 150.42 요청에 따라 제작 검토에서
대응하겠습니다.		 일체형
TPRF2040　 TPRF2040 25.4 9½, 10½, 11½, 12, 12½


타입 재질 형번 작용 잇수 범위
파일럿 홀 강철 RF2040S-1B□T■ 9½～12½
스테인리스 RF2040S-1B□T-SS 9½～12½
엔지니어링 플라스틱 RF2040S-1B□T-P 9½～12½
핏보어 강철 RF2040S-1B□T-H～ 9½～12½
스테인리스 RF2040S-1B□T-SS-H～ 9½～12½
잠금 스프로킷 S 타입 강철 RF2040S-1B□T-S○○○○● 9½～12½
TPRF2060　 TPRF2060 38.1 9½, 10½, 11½, 12, 12½


타입 재질 형번 작용 잇수 범위
파일럿 홀 강철 RF2060S-1B□T■ 9½～12½
스테인리스 RF2060S-1B□T-SS 9½～12½
엔지니어링 플라스틱 RF2060S-1B□T-P 9½～12½
핏보어 강철 RF2060S-1B□T-H～ 9½～12½
스테인리스 RF2060S-1B□T-SS-H～ 9½～12½
잠금 스프로킷 S 타입 강철 RF2060S-1B□T-S○○○○● 9½～12½
TORP/TOSP　 TO, TORP/TOSP 76.2 11, 31

TOR・TORP
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TOR1100T 11 11 270.47 Φ23 Φ45 일체형
TOS・TOSP
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 일체형
ST　 ST-NP, ST-SS 9.525, 12.70, 15.875 10～

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
RS35-1B■TQ-R 13～21 39.80～63.91 Φ9.5, Φ12.7 Φ12～Φ30 일체형
RS40-1B■TQ-R 10～22 41.10～89.24 Φ9.5, Φ12.7 Φ12～Φ47
RS50-1B■TQ-R 10～18 51.37～91.42 Φ9.5, Φ12.7 Φ16～Φ46
위 표 이상의 잇수는 RS 스프로킷 B형으로 사용할 수 있습니다.
스테인리스 사양의 경우도 마찬가지입니다.
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS35-1B13TQ-R 13 39.80 Φ9.5 Φ12 일체형
RS35-1B14TQ-R 14 42.81 Φ15
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS40-1B10TQ-R 10 41.10 Φ9.5 Φ12 일체형
RS40-1B11TQ-R 11 45.08 Φ15
RS40-1B12TQ-R 12 49.07 Φ17
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS50-1B10TQ-R 10 51.37 Φ9.5 Φ16 일체형
RS50-1B11TQ-R 11 56.35 Φ12.7 Φ20
RS50-1B12TQ-R 12 61.34 Φ23
RS50-1B13TQ-R 13 66.34 Φ27
RS50-1B14TQ-R 14 71.34 Φ31
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
RT　 RT-SS, ST-NP, ST-SS 9.525, 12.70, 15.875, 19.05 13～

형번  잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
RS35-1B□TQ-R 14～21 42.81～63.91 Φ9.5, Φ12.7 Φ15～Φ30 일체형
RS40-1B□TQ-R 13～22 53.07～89.24 Φ12.7 Φ20～Φ47
RS50-1B□TQ-R 14～18 71.34～91.42 Φ12.7 Φ31～Φ46
위 표 이상의 잇수는 RS 스프로킷 B형으로 사용할 수 있습니다.
RT600형에는 RS 스프로킷 B형의 12T 이상을 사용할 수 있습니다.
스테인리스 사양의 경우도 마찬가지입니다.
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS35-1B14TQ-R 14 42.81 Φ9.5 Φ15 일체형
RS35-1B15TQ-R 15 45.80 Φ16
RS35-1B16TQ-R 16 48.82 Φ19
RS35-1B17TQ-R 17 51.84 Φ20
RS35-1B18TQ-R 18 54.85 Φ12.7 Φ23
RS35-1B19TQ-R 19 57.87 Φ26
RS35-1B20TQ-R 20 60.89 Φ28
RS35-1B21TQ-R 21 63.91 Φ30
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS40-1B13TQ-R 13 53.07 Φ12.7 Φ20 일체형
RS40-1B14TQ-R 14 57.07 Φ23
RS40-1B15TQ-R 15 61.08 Φ26
RS40-1B16TQ-R 16 65.10 Φ28
RS40-1B17TQ-R 17 69.12 Φ32
RS40-1B18TQ-R 18 73.14 Φ35
RS40-1B19TQ-R 19 77.16 Φ38
RS40-1B20TQ-R 20 81.18 Φ41
RS40-1B21TQ-R 21 85.21 Φ45
RS40-1B22TQ-R 22 89.24 Φ47
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		파일럿 홀
mm		최대축 홀 직경타입
RS50-1B14TQ-R 14 71.34 Φ12.7 Φ31 일체형
RS50-1B15TQ-R 15 76.35 Φ35
RS50-1B16TQ-R 16 81.37 Φ38
RS50-1B17TQ-R 17 86.39 Φ43
RS50-1B18TQ-R 18 91.42 Φ46
TPU-USR 전용
코너 디스크　 		TPU-USR 38.1

용도 형번

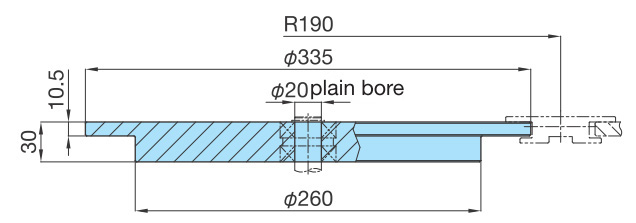

반송측, 반환측 TPU826USR-CD-R190
TPUH-BO 전용
코너 디스크　 		TPUH-BO 38.1

용도 형번

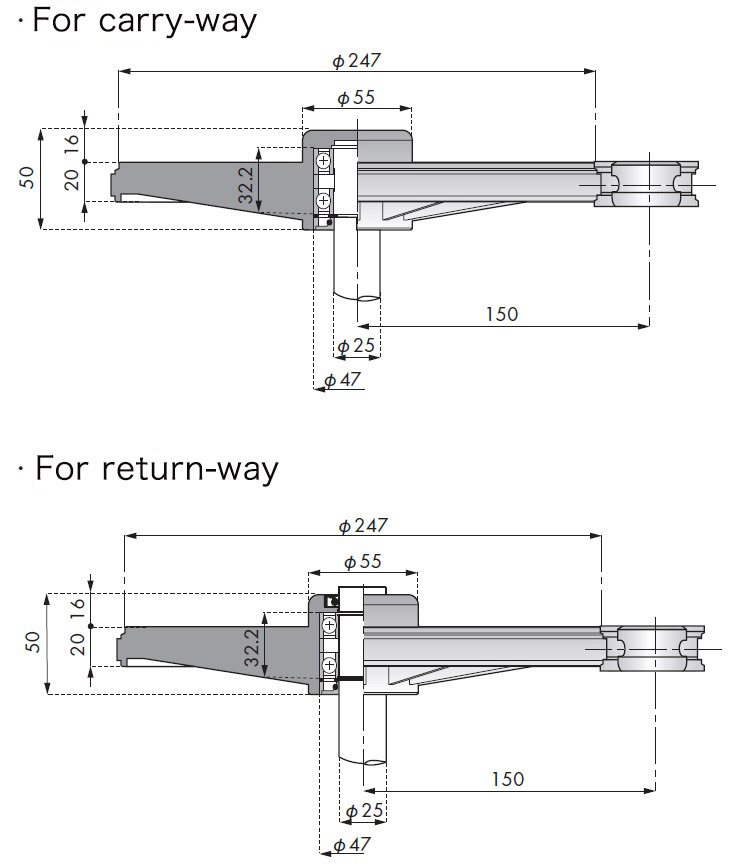

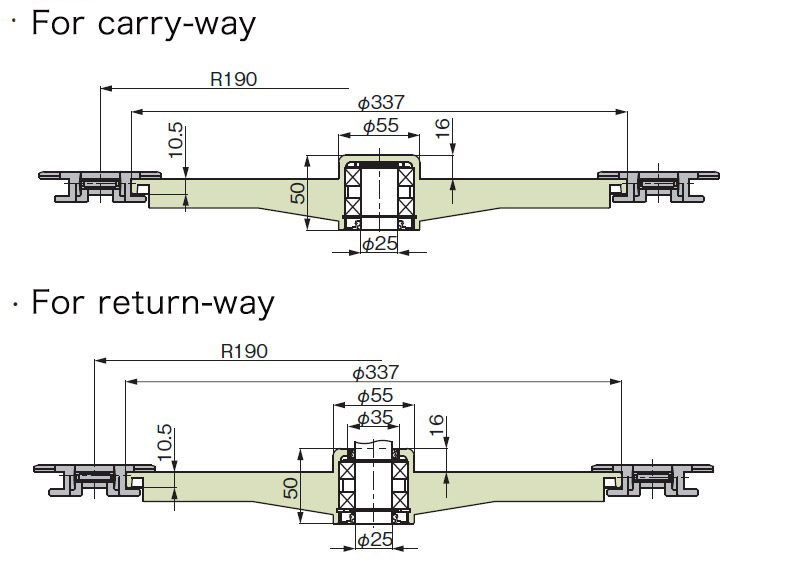

반송측용 TP-C12779T-CD
돌아오는 쪽용 TP-C12777T-CD
TPUSR550 전용
코너 디스크　 		TPUSR550, TPUSR550P 38.1

용도 형번

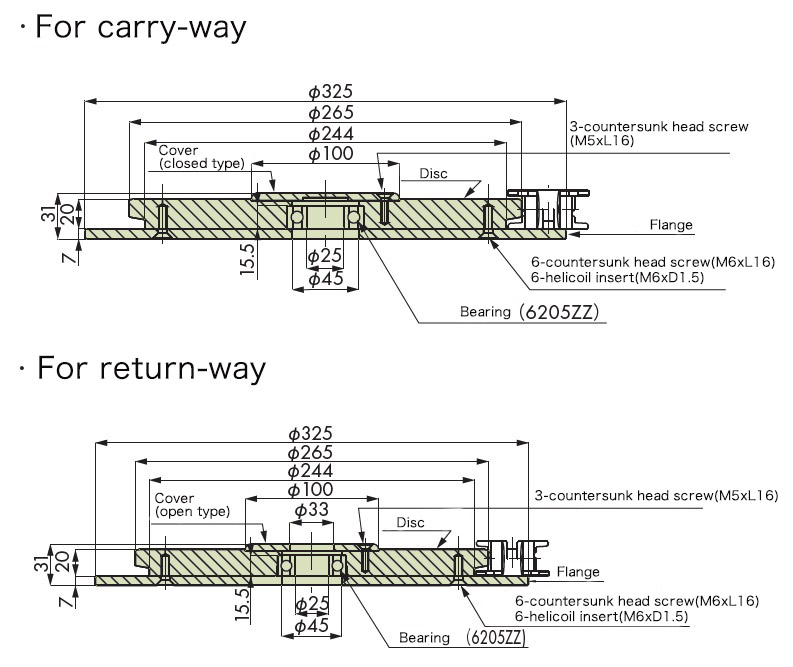

반송측용 TPUSR550-CD-R150C
돌아오는 쪽용 TPUSR550-CD-R150R
TPUSR826 전용
코너 디스크　 		TPUSR826, TPUSR826P 38.1

용도 형번

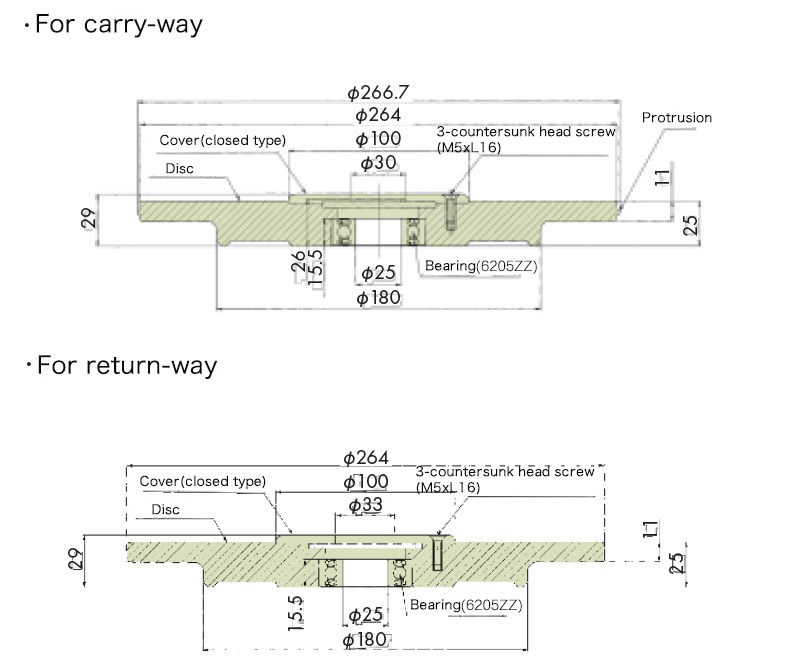

반송측용 TPUSR826-CD-R150C
돌아오는 쪽용 TPUSR826-CD-R150R
TP-UB36 전용
턴 디스크　 		TP-UB36, TP-UB36P 36

용도 형번
이송측 TP-UB36TW-D
리턴측 TP-UB36TW-R
TP-50UNS/TPUN 전용
코너 디스크　 		TP-50UNS, TPUN 50

용도 형번

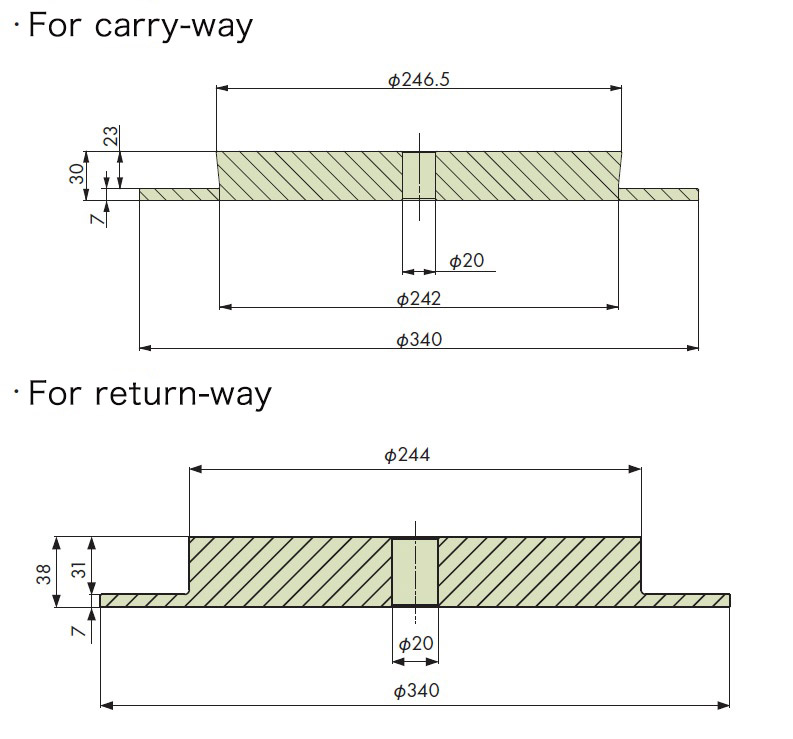

반송측용 TPUN555-CD-R150C
돌아오는 쪽용 TPUN555-CD-R150R
TP-50UNS 전용
턴 디스크　 		TP-50UNS 50

타입 용도 형번

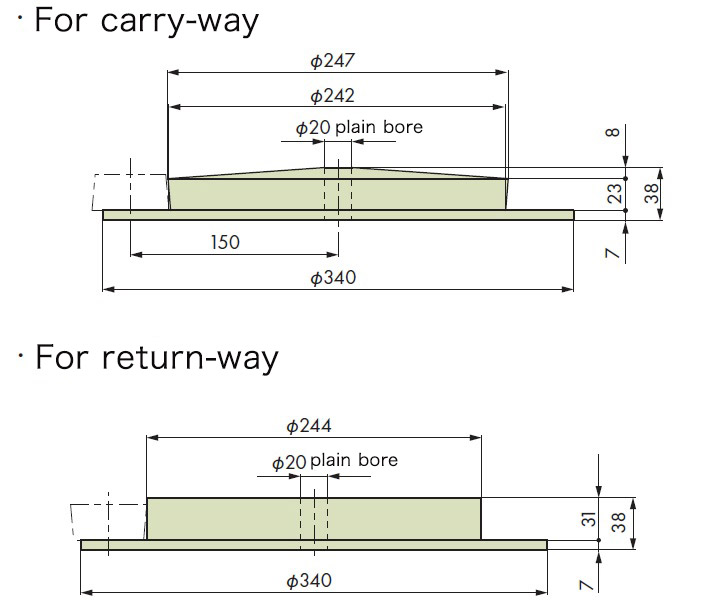

기계 가공품 이송측 TP-50UNST1
리턴측 TP-50UNST2
TPUN-LH 전용
코너 디스크　 		TPUN535-LH, TPUN550-LH 50

용도 형번
반송측용 TP-C12723T-CD
돌아오는 쪽용 TP-C12725T-CD

아이들러 휠/ 아이들러 라스 스프로킷

(클릭으로 목록을
표시합니다. )		 적용 체인 형식 적용 체인
피치
mm		 상당 잇수
TTP　 TPF, TPH, TP-OTD, TPS, TPS-P, TT, TTP, TTPH, TTPH-P, TTP-P, TTPT, TTU, TTUP, TTUPH, TTUPM838H, TTUP-P, TTUPS-H 25.4, 38.1 21, 23, 25

형번  상당한 분할잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-IW1221-25-RY 21 130.0 Φ25.3 분할형
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 분할형
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 분할형
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3
TTPDH　 TTPDH, TTPDH-LBP 38.1 25

형번  상당한 분할잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-C121646T-IW 25 155 Φ35 일체형
TPS　 TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M 38.1 12

형번  상당한 분할잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-C12404T-IW 12 147 Φ30 분할형
TPUMF-T　 TPUMF1200F-T, TPUMF1200-T, TPUMF1200-TB 19.05 12

형번  잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TPUMF1200T-25-IW 12 73.60 Φ25.3 일체형

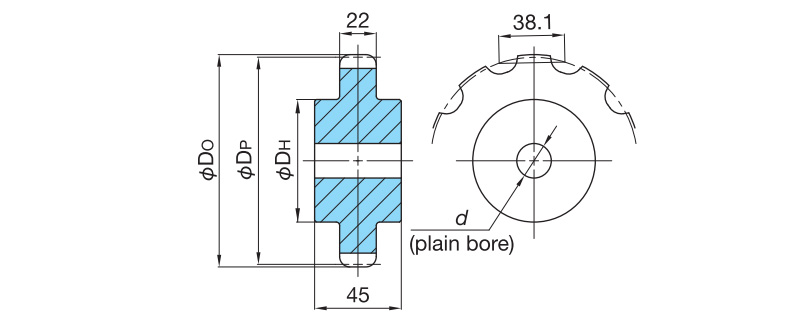

TPUS　 TPSS, TPUS, TPUS953Y-T-LAP, TPUS-LBP, TPUS-Y-T, TTUPS 38.1 12

형번  잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-C121■T-IW 12 149.2 Φ30, Φ40 분할형
×
(드래그로 이동할 수 있습니다)
형번 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TP-C12120T-IW 12 149.2 Φ30 분할형
TP-C12122T-IW Φ40
TP-UB36　 TP-UB36 36 11, 12, 13

형번  상당한 분할잇수 외경
mm		 파일럿 홀
mm		 타입
TP-IW36UB1100T 11 112 Φ20 일체형
TP-IW36UB1200T 12 124
TP-IW36UB1300T 13 136
TPUN　 TP-50UNS, TP-50UNS-D76, TPUN, TPUN535-LH, TPUN550-LH 50 8, 10


형번  잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-C12737T-IW 8 136.3 Φ30 일체형
TP-C12741T-IW 10 165.1 Φ25
TP-50UNS　 TP-50UNS, TPUN 50 10

형번  상당한 분할잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-IW50UNS10-■ 10 157.0 Φ30.5, Φ40.5 분할형
×
(드래그로 이동할 수 있습니다)
형번 상당한 분할잇수외경
mm		축 구멍 치수
mm		타입
TP-IW50UNS10-30 10 157.0 Φ30.5 분할형
TP-IW50UNS10-40 Φ40.5
TP-30UTW-LAP　 TP-30UTW-LAP 30 15


형번  상당한 분할잇수 외경
mm		 파일럿 홀
mm		 타입
TP-IW30UTW-15T20 15 138.0 Φ20 일체형
형번  상당한 분할잇수 외경
mm		 파일럿 홀
mm		 타입
TP-IWB30UTW-15T25 15 138.0 Φ25 일체형

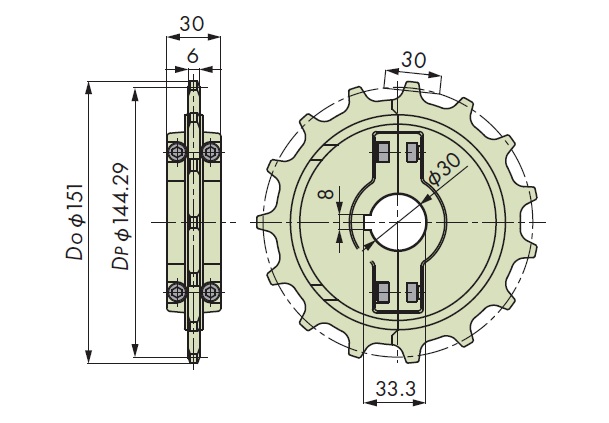

TP-36UTW-LAP　 TP-36UTW-LAP 36 13

형번  상당한 분할잇수 외경
mm		 파일럿 홀
mm		 타입

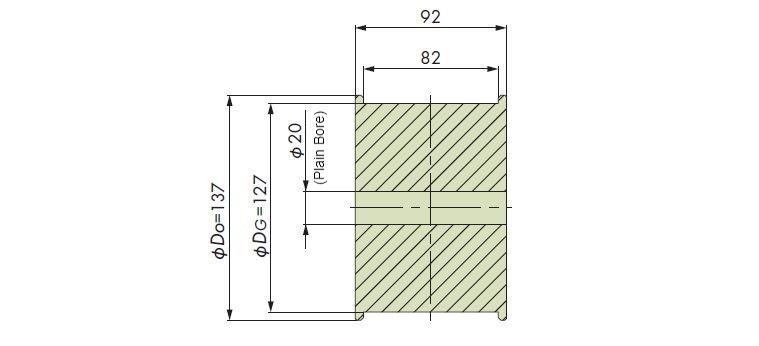

TP-IW36UTW-13T 13 137 요청에 따라 제작 검토에서
대응하겠습니다.		 일체형

분해·연결 공구

액세서리 명칭
(클릭으로 목록을
표시합니다. )		 적용 체인 형번
분해·연결 공구　 TTP, TPS, TPU, TTUP


적용 체인 형번  용도
TTP826, TTP1143 TTP-KV-AST 분해·연결
TPS, TTUP, TPU826-KV TPS-TPU-KV-AST 분해·연결
