베어링 다이아몬드플렌지 /각 플랜지형
- 표·뒤 양쪽의 씰로 물 분위기·분진 분위기에 있어서의 베어링의 장수명화에 효과적
- 스틸제 베어링 유닛보다 경량으로 취급도 용이합니다.
-
용도
구동축, 종동축 등의 베어링에 사용하는 상품입니다. 겉(표)에도 뒤에도 씰하고 있기 때문에 물 조건·분진 조건에서의 사용이 가능합니다.
-
사용 이미지
■ 다이아몬드플렌지 유닛

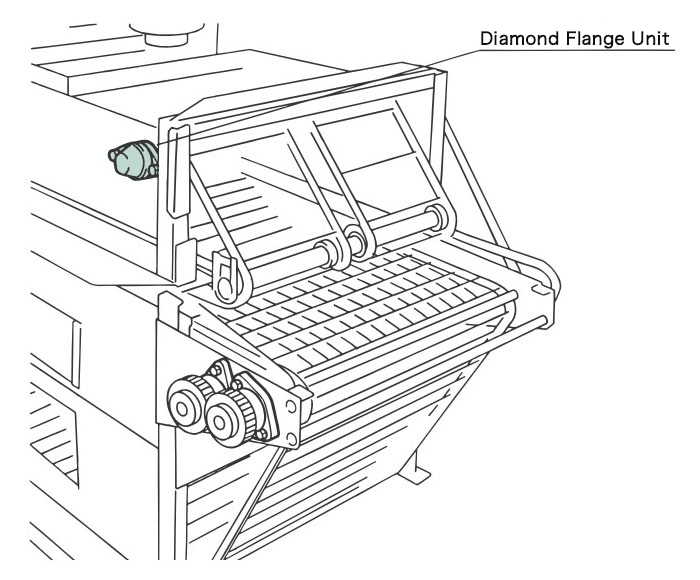

세척기
[클릭으로 확대]
세척기
[클릭으로 확대]

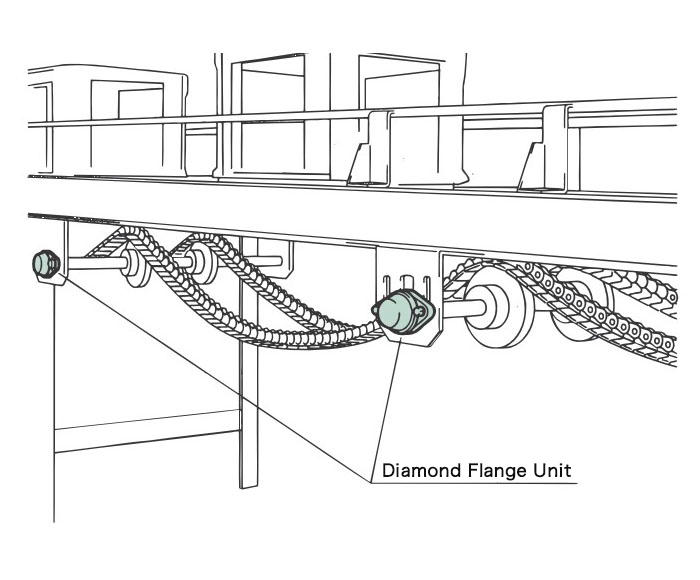

보틀러(물·분진 분위기의 컨베이어)
[클릭으로 확대]
■각 플랜지형 유닛
조리용 설비(식품용 벨트 컨베이어)
[클릭으로 확대]
조리용 설비(무의 껍질 벗기기)
[클릭으로 확대]

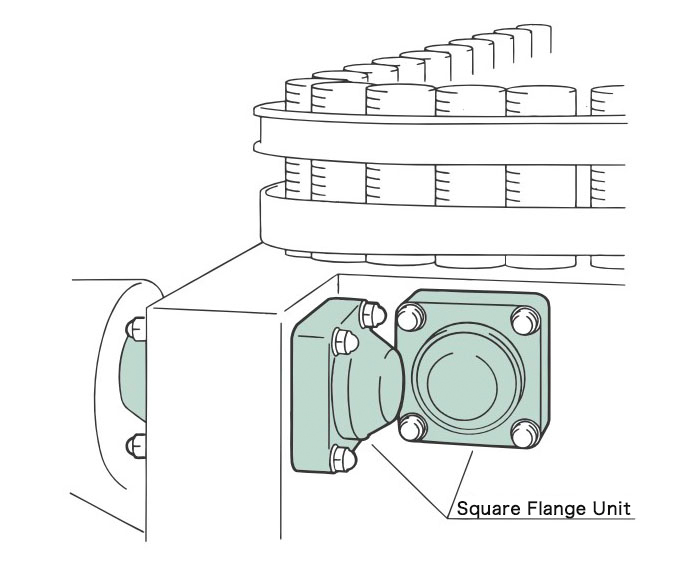

음료 설비 (대량의 물이 걸린다)
[클릭으로 확대]
특징
겉・뒤 양쪽의 씰
일반 베어링 유닛은 뒷면에 씰이 없기 때문에 뒷면에서 수분이 들어가 녹이 발생합니다. 쯔바키의 베어링크유닛은 표에도 뒤에도 씰이 있으므로 베어링의 장수명화에 효과를 발휘합니다.

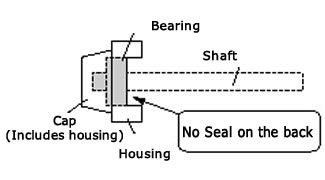

일반 베어링 유닛

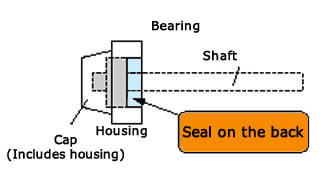

쯔바키 베어링 유닛
하우징이 녹슬기 어렵다
베어링에 급유가 실시되어도 하우징부에는 녹이 발생합니다. 식품 공장 등에서는 이 녹이 문제가 됩니다.
쯔바키의 베어링 유닛은 하우징부가 강화 엔지니어링 플라스틱 소재이기 때문에, 녹은 발생하지 않고 깨끗한 상태를 유지합니다.
경량・취급 용이
스틸제 베어링 유닛에 비해, 대폭 경량으로 취급도 용이합니다.
라인업
다이아몬드플렌지 유닛
| 타입 | 밀폐형 | 개방형 |
|---|---|---|
| 형번 | TP-C54204NR-ECT-UCFL | TP-C59204NR-ECT-UCFL |
| 축 구멍 직경 mm | Φ20,Φ25 | |
| 모양 |  |
 |
모서리 플랜지형 유닛
| 타입 | 밀폐형 | 개방형 | ||||||
|---|---|---|---|---|---|---|---|---|
| 형번 | TP-C50205VREC-UCFQ | TP-C50206VREC-UCFQ | TP-C50207VREC-UCFQ | TP-C50208VREC-UCFQ | TP-C55205VREC-UCFQ | TP-C55206VREC-UCFQ | TP-C55207VREC-UCFQ | TP-C55208VREC-UCFQ |
| 축 구멍 직경 mm | Φ25 | Φ30 | Φ35 | Φ40 | Φ25 | Φ30 | Φ35 | Φ40 |
| 모양 |  |
 |
||||||
