베어링 유닛 주요 제원
카탈로그 · 취급설명서
다이아몬드플렌지 유닛(UCFL)
겉(표)에도 뒤에도 씰하고 있기 때문에, 물 분위기·분진 분위기에서의 베어링의 장수명화에 효과적입니다.

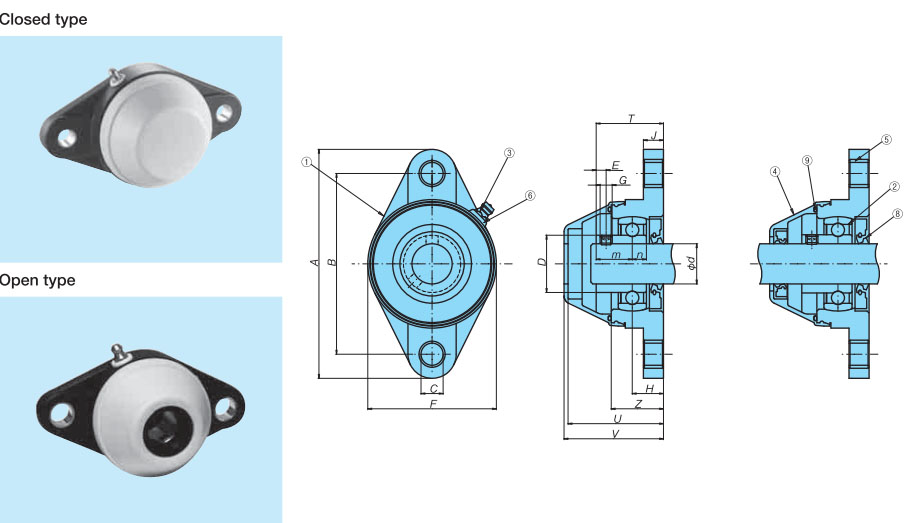

[클릭으로 확대]
| 품번 | 품명 | 재질 |
|---|---|---|
| 1 | 하우징 | 강화 폴리아미드 |
| 2 | 볼 베어링 | 강철 |
| 3 | 그리스 니플 | 스테인리스 |
| 4 | 안전 캡 | 폴리프로필렌 |
| 5 | 스페이서브슈 | 황동 + Ni 도금 |
| 품번 | 품명 | 재질 |
|---|---|---|
| 6 | 그리스 니플 와셔 | 폴리에틸렌 |
| 8 | 물개 | NBR |
| 9 | O링 | NBR |
| 형번 | 모양 | 베어링의 기본 정격 하중 kN |
본체 최대 허용 하중 kN |
질량 kg |
자동 조심 | 사용온도 범위 ℃ |
DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| (기본) 동정격 하중 Cr |
(기본) 정정격하중 Cor |
||||||||||
| TP-C54204NR-ECT-UCFL | 밀폐형 | 9.9 | 6.6 | 7.5 | 0.21 | 하우징과 축과 최대 각도 오차: 2.5° |
0～80 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C59204NR-ECT-UCFL | 개방형 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||||
| TP-C54205NR-ECT-UCFL | 밀폐형 | 10.8 | 7.8 | 8.0 | 0.31 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||
| TP-C59205NR-ECT-UCFL | 개방형 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||||
| 형번 | 치수 | MB 상당품 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 축경 d |
A | B | C | D | E | F | G | H | J | Z | T | m | n | U | V | ||
| TP-C54204NR-ECT-UCFL | 20 | 114 | 90 | 11 | 29 | 5 | 70 | M6× 0.75 |
15.5 | 10 | 26 | 33.5 | 18 | 7 | 47.5 | 49.5 | MB204C-64647-UCFL |
| TP-C59204NR-ECT-UCFL | MB204C-64657-UCFL | ||||||||||||||||
| TP-C54205NR-ECT-UCFL | 25 | 130 | 99 | 11 | 34 | 5.5 | 70 | M6× 0.75 |
17 | 12.5 | 29 | 36.5 | 19.5 | 7.5 | 52.2 | 54.2 | MB205C-68523-UCFL |
| TP-C59205NR-ECT-UCFL | MB205C-68533-UCFL | ||||||||||||||||
주석(참고)
1. 볼 베어링은 고정 나사식입니다.
2. 축경 φ20의 그리스 니플 위치는 위 그림과 다릅니다.
