플라스틱롤러 테이블 ST형 주요 제원
ST-NP
특징
- ・팔레트 없이 직승할 수 있는 프리 플로 체인입니다.
- ・특수 어태치먼트와 플라스틱롤러의 상면의 높이는 동일합니다. 따라서, 2열 평행에 설치한 체인의 한쪽에서 다른 쪽으로의 이동도 원활하게 할 수 있습니다.
- ・ 플라스틱롤러의 구름 마찰 계수=0.06~0.10
- ・체인의 피치 라인 위에 플라스틱롤러가 붙어 있으므로, 굴곡시에도 플라스틱롤러 간격이 변하지 않습니다.

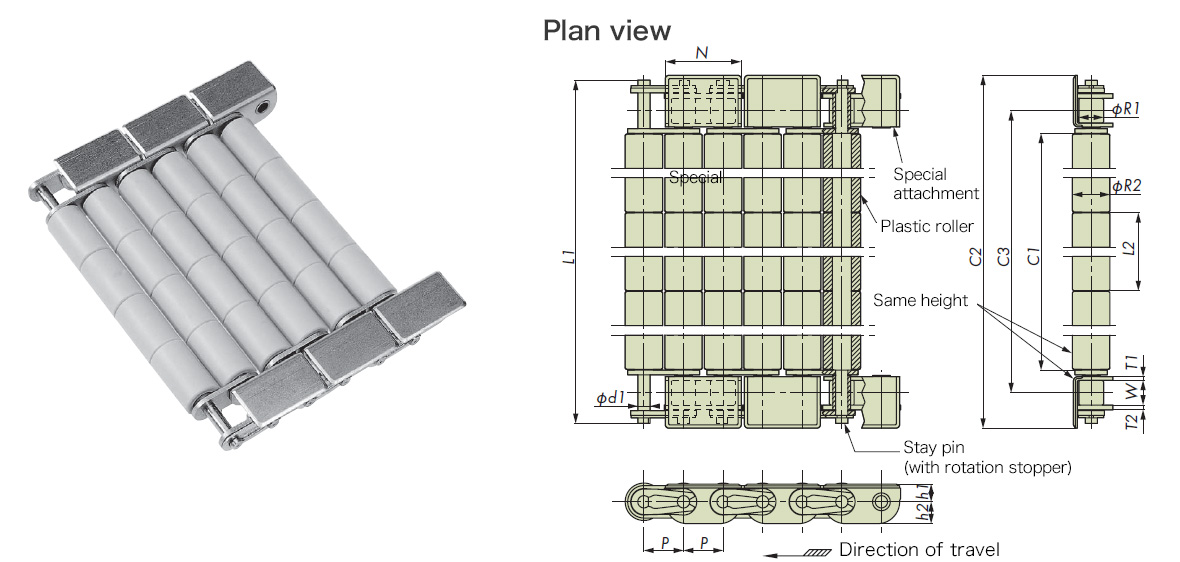

[클릭으로 확대]
| ※ |
3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ |
3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
형식
( 클릭으로 형식별
세부 정보를 표시합니다. ) |
사양 |
로드
허용
무게
kg/m 2 |
치수 mm |
피치
P |
내부 폭
W |
롤러
외경
R1 |
부속품 |
플레이트 |
플라스틱롤러 |
핀
외경
d1 |
높이
h1 |
폭
N |
판 두께
T1 |
높이
h2 |
판 두께
T2 |
외경
R2 |
길이
L2 |
| ST400형 |
NP사양 |
250 |
12.70 |
7.95 |
7.92 |
5.7 |
24.4 |
1.2 |
7.0 |
1.5 |
12.0 |
25.0 |
3.92 |
|
| 모델 |
치수 mm |
개략
질량
kg/m |
유효 폭
C1 |
총 폭
C2 |
중심 거리
C3 |
핀 길이
L1 |
| ST404-NP |
101.2 |
138.0 |
115.6 |
135.6 |
4.42 |
| ST406-NP |
151.2 |
188.0 |
165.6 |
185.6 |
5.78 |
| ST408-NP |
201.2 |
238.0 |
215.6 |
235.6 |
7.13 |
| ST410-NP |
251.2 |
288.0 |
265.6 |
285.6 |
8.48 |
| ST412-NP |
301.2 |
338.0 |
315.6 |
335.6 |
9.82 |
| ST414-NP |
351.2 |
388.0 |
365.6 |
385.6 |
11.17 |
| ST416-NP |
401.2 |
438.0 |
415.6 |
435.6 |
12.52 |
|
| ST500형 |
NP사양 |
350 |
15.875 |
9.53 |
10.16 |
7.1 |
30.5 |
1.5 |
8.5 |
2.0 |
15.0 |
25.0 |
5.00 |
|
| 모델 |
치수 mm |
개략
질량
kg/m |
유효 폭
C1 |
총 폭
C2 |
중심 거리
C3 |
핀 길이
L1 |
| ST504-NP |
101.2 |
145.2 |
119.0 |
142.8 |
6.16 |
| ST506-NP |
151.2 |
195.2 |
169.0 |
192.8 |
8.08 |
| ST508-NP |
201.2 |
245.2 |
219.0 |
242.8 |
9.88 |
| ST510-NP |
251.2 |
295.2 |
269.0 |
292.8 |
11.74 |
| ST512-NP |
301.2 |
345.2 |
319.0 |
342.8 |
13.60 |
| ST514-NP |
351.2 |
395.2 |
369.0 |
392.8 |
15.46 |
| ST516-NP |
401.2 |
445.2 |
419.0 |
442.8 |
17.31 |
| ST518-NP |
451.2 |
495.2 |
469.0 |
492.8 |
19.18 |
| ST520-NP |
501.2 |
545.2 |
519.0 |
542.8 |
21.04 |
| ST522-NP |
551.2 |
595.2 |
569.0 |
592.8 |
22.90 |
| ST524-NP |
601.2 |
645.2 |
619.0 |
642.8 |
24.76 |
|
노트
1.「○」：주문 생산품입니다.
상기 체인 사양표에 기재되어 있지 않은 사양에 대해서는 제작할 수 없습니다.
2. 적재 허용 질량은 플라스틱롤러 테이블의 폭과 가로 길이에 따라 달라지므로 반송 능력표를 참조하십시오.
적용 스프로킷
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
|
적용
체인
사이즈 |
형번 |
잇수 |
피치 원 직경 mm |
축 구멍 직경 mm |
| 파일럿 홀 |
최대 |
| RS40 | RS40-1B10TQ-R |
10 | 41.10 | 9.5 | 12 |
| RS40-1B11TQ-R |
11 | 45.08 | 9.5 | 15 |
| RS40-1B12TQ-R |
12 | 49.07 | 9.5 | 17 |
| RS40-1B13TQ-R |
13 | 53.07 | 12.7 | 20 |
| RS40-1B14TQ-R |
14 | 57.07 | 12.7 | 23 |
| RS40-1B15TQ-R |
15 | 61.08 | 12.7 | 26 |
| RS40-1B16TQ-R |
16 | 65.10 | 12.7 | 28 |
| RS40-1B17TQ-R |
17 | 69.12 | 12.7 | 32 |
| RS40-1B18TQ-R |
18 | 73.14 | 12.7 | 35 |
| RS40-1B19TQ-R |
19 | 77.16 | 12.7 | 38 |
| RS40-1B20TQ-R |
20 | 81.18 | 12.7 | 41 |
| RS40-1B21TQ-R |
21 | 85.21 | 12.7 | 45 |
| RS40-1B22TQ-R |
22 | 89.24 | 12.7 | 47 |
| RS50 | RS50-1B10TQ-R |
10 | 51.37 | 9.5 | 16 |
| RS50-1B11TQ-R |
11 | 56.35 | 12.7 | 20 |
| RS50-1B12TQ-R |
12 | 61.34 | 12.7 | 23 |
| RS50-1B13TQ-R |
13 | 66.34 | 12.7 | 27 |
| RS50-1B14TQ-R |
14 | 71.34 | 12.7 | 31 |
| RS50-1B15TQ-R |
15 | 76.35 | 12.7 | 35 |
| RS50-1B16TQ-R |
16 | 81.37 | 12.7 | 38 |
| RS50-1B17TQ-R |
17 | 86.39 | 12.7 | 43 |
| RS50-1B18TQ-R |
18 | 91.42 | 12.7 | 46 |
참고사항
1.모든 형번 이끝 경화처리가 되어 있습니다.
2. 위 표 이상의 잇수은 RS 스프로킷 B형에서 사용할 수 있습니다.
3. 스테인리스 사양의 경우도 마찬가지입니다.
4. 주문 생산 제품입니다.
|
적용 플라스틱 레일
※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
|
| 레일 |
재질 기호 |
형번 |
두께
mm |
폭
mm |
| 본체 |
엔드 플레이트 |
| PR-PH형 |
PLF |
PR-PH□□□-PLF |
PR-PH□□□E-PLF |
3～5 |
20～40 |
| PR형 |
M |
PR520-M |
PRE520-M |
5 |
20 |
본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다.
특수한 환경・사용 조건으로 사용되는 경우는 당사에 문의해 주십시오.
|
|
| 형번 |
재질 기호 |
용도 |
| PR-ST□00-P |
P |
1열용 |
| PR-ST□00-P-2 |
다열 중간용 |
|
