플라스틱롤러 테이블 RT형 주요 제원
RT-SS
특징
- ・팔레트 없이 직승할 수 있는 프리 플로 체인입니다.
- ・「플라스틱롤러의 폭」은 ST형의 2배(RT300 시리즈 제외)로 팔레트나 케이스의 반송에 적합합니다.
- ・ 플라스틱롤러의 구름 마찰 계수=0.06~0.10
- ・체인의 피치 라인 위에 플라스틱롤러가 붙어 있으므로, 굴곡시에도 플라스틱롤러 간격이 변하지 않습니다.

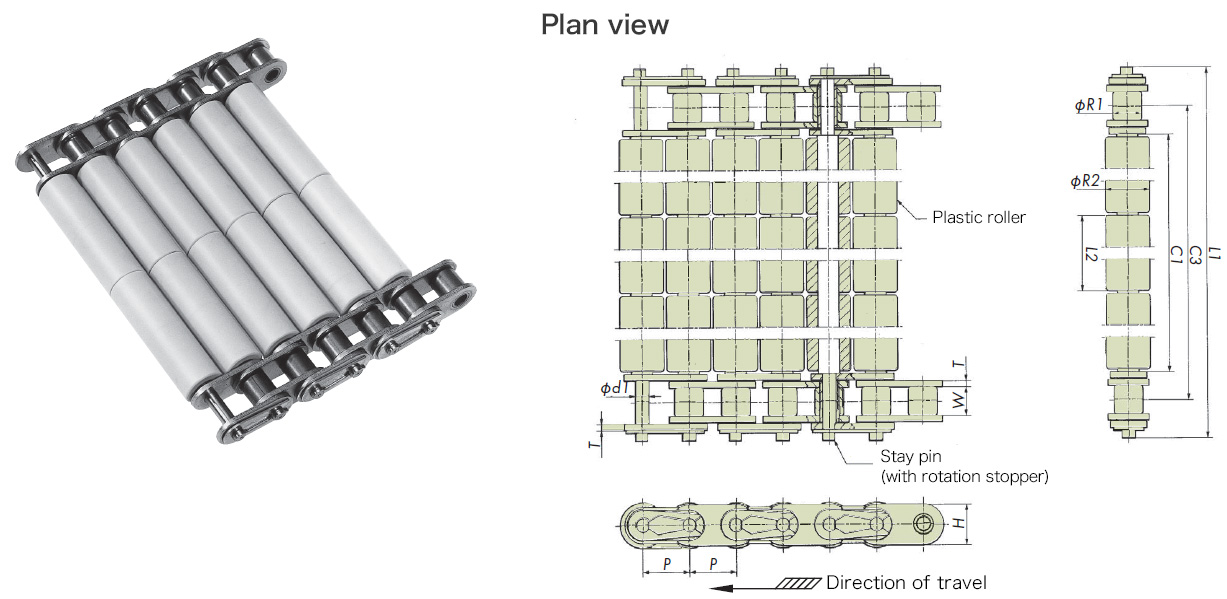

[클릭으로 확대]
| ※ | 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원 ·가격· 배달
| 형식 (  클릭으로 형식별세부 정보를 표시합니다. ) |
사양 | 로드 허용 무게 kg/m 2 |
치수 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 피치 P |
내부 폭 W |
롤러 (부시) 외경 R1 |
플레이트 | 플라스틱롤러 | 핀 외경 d1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 폭 H |
두께 T |
외경 R2 |
길이 L2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RT300형 |
SS사양 | 50 | 9.525 | 4.78 | (5.08) | 8.2 | 1.25 | 9.2 | 10.0 | 3.54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RT400형 |
SS사양 | 200 | 12.70 | 7.95 | 7.92 | 11.1 | 1.5 | 12.2 | 50.0 | 3.92 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RT500형 |
SS사양 | 300 | 15.875 | 9.53 | 10.16 | 13.9 | 2.0 | 15.2 | 50.0 | 5.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RT600형 |
SS사양 | 300 | 19.05 | 12.70 | 11.91 | 16.8 | 2.4 | 18.3 | 50.0 | 5.96 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
노트
1.「○」：주문 생산품입니다.
상기 체인 사양표에 기재되어 있지 않은 사양에 대해서는 제작할 수 없습니다.
2.RT300형의 베이스 체인(#35)은, 롤러가 없는 부쉬드 타입입니다.
3. 적재 허용 질량은 플라스틱롤러 테이블의 폭과 가로 길이에 따라 달라지므로 반송 능력표를 참조하십시오.
