제품 가이드 부품 가이드 브래킷/조정 가능한 헤드/노브/스페이서
- 가이드 브래킷/조정 가능한 헤드/노브/스페이서
- 가이드 레일 클램프 등 클램프 핀과 함께 가이드를 고정하는 데 사용하십시오.
- 가이드 브래킷의 높이와 폭 조정용 스페이서도 라인업하고 있습니다.
-
용도
가이드 브래킷/조정 가능한 헤드/노브:
가이드를 고정하는 데 사용하십시오.스페이서:
가이드 브래킷의 높이와 폭을 조정하는 데 사용하십시오. -
사용 이미지
■가이드 브래킷/스페이서
[클릭으로 확대]
[클릭으로 확대]
[클릭으로 확대]
■ 조정 가능한 헤드/노브
[클릭으로 확대]
[클릭으로 확대]
제품 가이드 파트의 일람이나 조합은 하기 제품 가이드 파트 조합 일람표에서 확인해 주십시오.

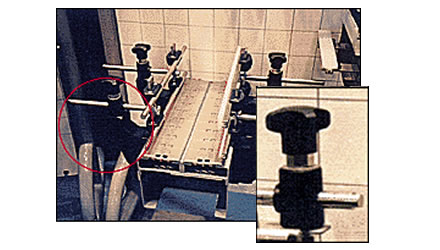

가이드 브래킷 채용 예
채용 부품
- ・가이드 브라켓
- ・조정 가능한 헤드
- ・노브
채용의 포인트 메리트
- ・ 가이드 레일의 전후의 조정이 가능.
- ・스페이서와 겸용하면 「높이」 「폭」의 조정도 가능.
가이드 브래킷/조정 가능한 헤드/노브/스페이서 목록
가이드 브래킷
| 형번 | TP-C13696T-GRB | TP-C13697T-GRB | TP-C13054T-GRB | TP-C13055T-GRB |
|---|---|---|---|---|
| 타입 | 고정 | 소용돌이 | ||
| 핀 직경 mm | Φ12 | Φ14 | Φ12 | Φ14 |
| 적용 가이드 브라켓 형번 | - | |||
| 모양 |  |
 |
||
| 본체 재질 | 강화 폴리아미드 | |||
| 본체 외관색 | 블랙 | |||
| 조정 가능한 헤드 재질 |
- | 강화 폴리아미드 | ||
| 조정 가능한 헤드 외관색 |
- | 블랙 | ||
| 노브 재질 | 폴리아미드에 황동+Ni 도금의 너트를 인서트 | |||
| 노브 외관색 | 블랙 | |||
| 아이볼트 재질 | 스테인레스 스틸 | - | ||
| 볼트·너트 재질 | - | 스테인레스 스틸 | ||
| 조정 핀 재질 | - | |||
| MB 상당품 | MB107-68200N-GRB, MB107-6820-GRB |
MB107-67821N-GRB, MB107-67821-GRB |
MB637-648372-GRB, MB257-64591-GRB |
MB637-648382-GRB, MB257-64601-GRB |
| 형번 | TP-A0 |
|---|---|
| 타입 | 고정 |
| 핀 직경 mm | Φ14 |
| 적용 가이드 브라켓 형번 | - |
| 모양 |  |
| 본체 재질 | 강화 폴리아미드 |
| 본체 외관색 | 블랙 |
| 조정 가능한 헤드 재질 |
- |
| 조정 가능한 헤드 외관색 |
- |
| 노브 재질 | - |
| 노브 외관색 | - |
| 아이볼트 재질 | 황동 |
| 볼트·너트 재질 | - |
| 조정 핀 재질 | 스테인레스 스틸 |
| MB 상당품 | - |
스페이서
| 형번 | TP-C13400T-SP | TP-C13019T-SP | TP-C13752T-SP |
|---|---|---|---|
| 타입 | 폭 조정용 | 높이 조정용 | |
| 핀 직경 mm | - | ||
| 적용 가이드 브라켓 형번 | TP-C13696T-GRB, TP-C13697T-GRB |
TP-C13054T-GRB, TP-C13055T-GRB |
|
| 모양 |  |
 |
 |
| 본체 재질 | 강화 폴리아미드 | ||
| 본체 외관색 | 블랙 | ||
| 조정 가능한 헤드 재질 |
- | ||
| 조정 가능한 헤드 외관색 |
- | ||
| 노브 재질 | - | ||
| 노브 외관색 | - | ||
| 아이볼트 재질 | - | ||
| 볼트·너트 재질 | - | ||
| 조정 핀 재질 | - | ||
| MB 상당품 | MB61-50870N-SP, MB61-5087-SP |
MB142-6587-SP | MB227-61931-SP |
조정 가능한 헤드
| 형번 | TP-C13028T-SH | TP-C13029T-SH | TP-C13037T-SH | TP-C13038T-SH |
|---|---|---|---|---|
| 타입 | - | |||
| 적용 조정 헤드 형번 | - | |||
| 핀 직경 mm | - | |||
| 모양 |  |
 |
||
| 재질 | - | |||
| 헤드 재질 | 강화 폴리아미드 | |||
| 헤드 외관색 | 블랙 | |||
| 헤드 이외의 재질 | 스테인레스 스틸 | |||
| 바디 재질 | - | |||
| 바디 외관 색 | - | |||
| 엘리먼트 재질 | - | |||
| 플레이트 재질 | - | |||
| 플레이트 외관색 | - | |||
| 와셔 재질 | - | |||
| MB 상당품 | MB255-6967-SH | MB255-6968-SH | MB256-64561-SH | MB256-64571-SH |
노브
| 형번 | TP-C13355T-HD |
|---|---|
| 타입 | - |
| 적용 조정 헤드 형번 | TP-C13037T-SH, TP-C13038T-SH |
| 핀 직경 mm | - |
| 모양 |  |
| 재질 | - |
| 헤드 재질 | 강화 폴리아미드 |
| 헤드 외관색 | 블랙 |
| 헤드 이외의 재질 | 황동 + Ni 도금 |
| 바디 재질 | - |
| 바디 외관 색 | - |
| 엘리먼트 재질 | - |
| 플레이트 재질 | - |
| 플레이트 외관색 | - |
| 와셔 재질 | - |
| MB 상당품 | MB183-54921-HD |
