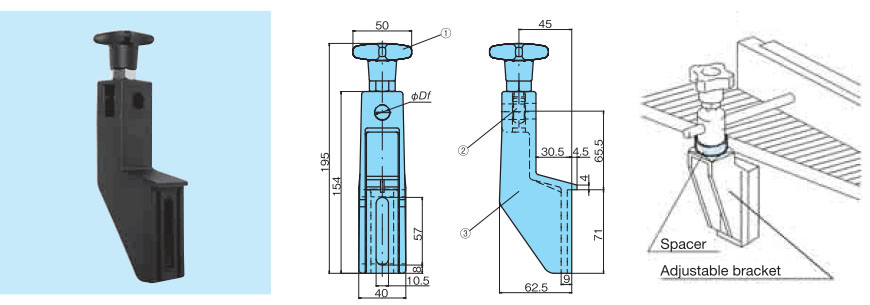

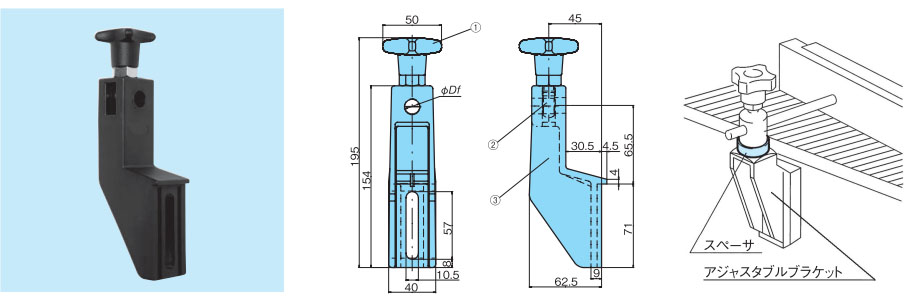

조정 가능한 브래킷 (GRB)

클램프와 함께 가이드를 고정하는 데 사용하십시오.


[클릭으로 확대]
형번  재질 Df MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
1. 노브 2. 아이 볼트 3. 브라켓
TP-C13696T-GRB 폴리아미드에 황동제
Ni 도금 너트 삽입
(외관색:블랙)		 스테인레스 스틸 강화 폴리아미드
(외관색:블랙)		 12 MB107-68200N-GRB
MB107-6820-GRB		 DXF문의하십시오 문의하십시오 PDF
TP-C13697T-GRB 14 MB107-67821N-GRB
MB107-67821-GRB		 DXF문의하십시오 문의하십시오 PDF

주석(참고)

1. 사용하는 핀은 클램프 핀 브래킷 핀 섹션을 참조하십시오.

2. 본체 뒷면의 홈에 TP-C13250T-TS, TP-C13255-TS(트레이 서포터)를 설치할 수 있습니다.



[클릭으로 확대]

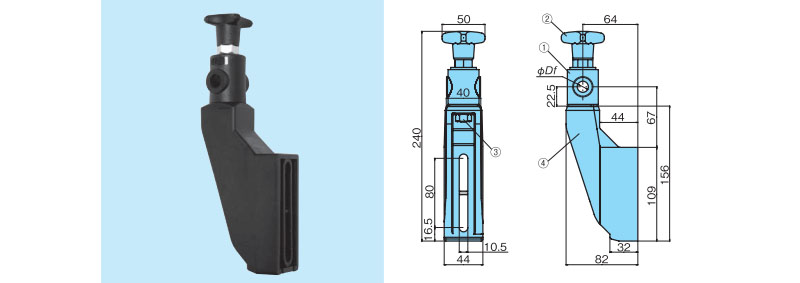

선회 타입
형번  재질 Df MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
1. 조정 가능한 헤드
(360° 회전 가능)		 2.노브 3.너트 4. 브라켓
TP-C13054T-GRB 강화 폴리아미드 스테인레스 스틸 스테인레스 스틸 강화 폴리아미드 12 MB637-648372-GRB
MB257-64591-GRB		 DXF문의하십시오 문의하십시오 PDF
TP-C13055T-GRB 14 MB637-648382-GRB
MB257-64601-GRB		 DXF문의하십시오 문의하십시오 PDF

주석(참고)

1. 사용하는 핀은 클램프 핀 브래킷 핀 섹션을 참조하십시오.

2. 본체 뒷면의 홈에 TP-C13250T-TS, TP-C13255-TS(트레이 서포터)를 설치할 수 있습니다.

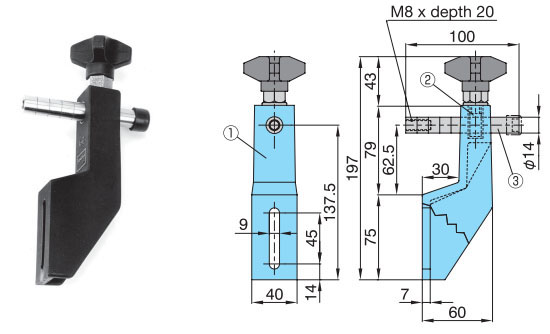

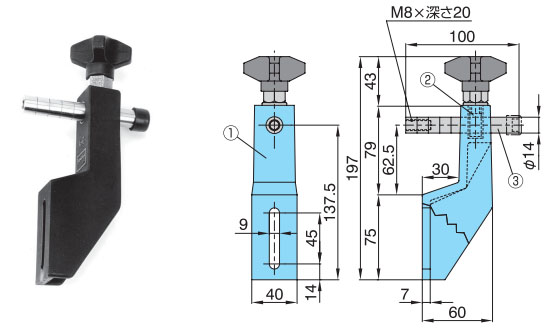

가이드 브래킷


[클릭으로 확대]
형번  재질 DXF
도형
데이터		 가격 배달 PDF
외형도		 3DCAD
1. 본체 2. 아이 볼트 3. 조정 핀
TP-A0 강화 폴리아미드 황동 스테인레스 스틸 DXF문의하십시오 문의하십시오 PDF 3DCAD

주석(참고)

1.A0(에제로)입니다.

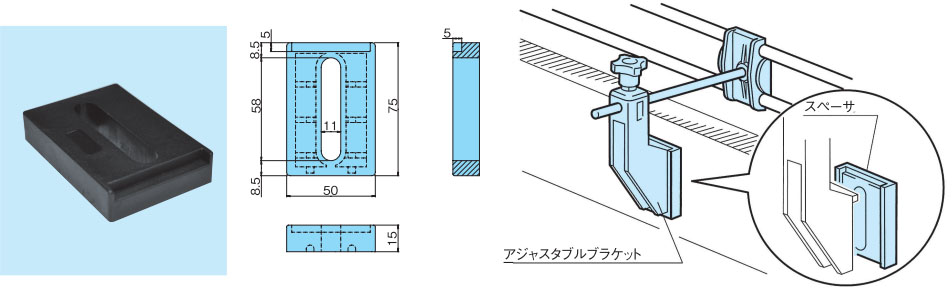

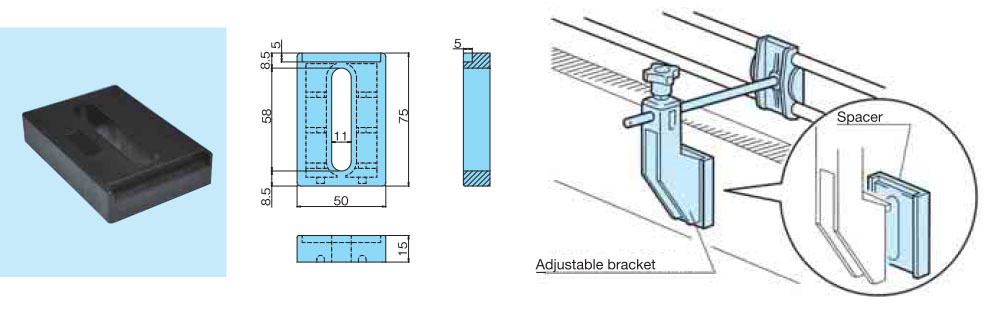

스페이서 (SP)

조정 가능한 브래킷의 높이와 너비를 조정하는 데 사용하십시오.


[클릭으로 확대]
폭 조정용
형번  재질 적용 조정 가능
브래킷		 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
TP-C13400T-SP 강화 폴리아미드 TP-C13696T-GRB
TP-C13697T-GRB		 MB61-50870N-SP
MB61-5087-SP		 DXF문의하십시오 문의하십시오 PDF

주석(참고)

1.TP-C13250T-TS, TP-C13255-TS(트레이 서포터) 설치용 홈이 뒷면에 있습니다.



[클릭으로 확대]
형번  재질 적용 조정 가능
브래킷		 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
TP-C13019T-SP 강화 폴리아미드 TP-C13054T-GRB
TP-C13055T-GRB		 MB142-6587-SP DXF문의하십시오 문의하십시오 PDF

주석(참고)

1.TP-C13250T-TS, TP-C13255-TS(트레이 서포터) 설치용 홈이 뒷면에 있습니다. 여러 개의 중첩도 가능합니다.



[클릭으로 확대]

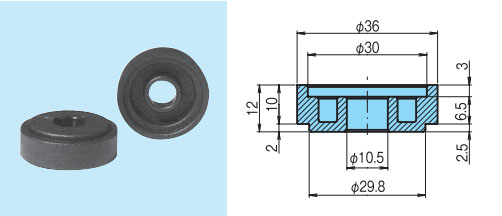

높이 조정용
형번  재질 적용 조정 가능
브래킷		 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
TP-C13752T-SP 강화 폴리아미드 TP-C13054T-GRB
TP-C13055T-GRB		 MB227-61931-SP DXF문의하십시오 문의하십시오 PDF

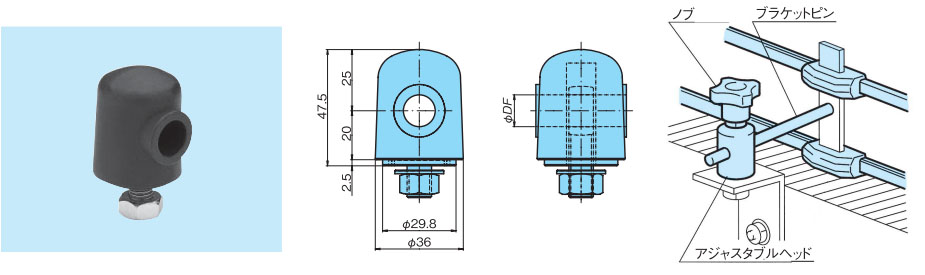

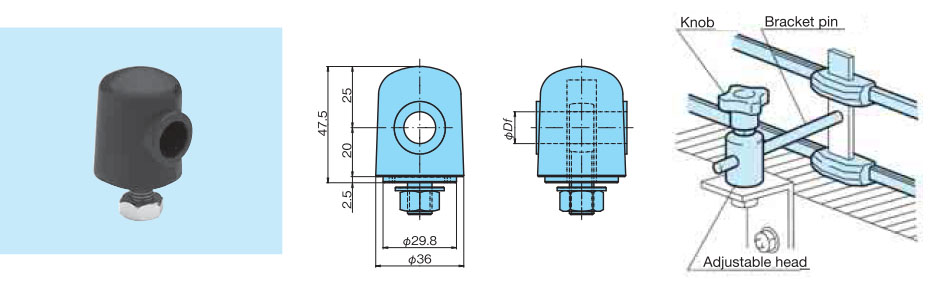

조정 가능한 헤드 (SH)

클램프와 함께 가이드를 고정하는 데 사용하십시오.


[클릭으로 확대]
형번  재질 Df MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
머리 헤드 이외
TP-C13028T-SH 강화 폴리아미드 스테인레스 스틸 12 MB255-6967-SH DXF문의하십시오 문의하십시오 PDF
TP-C13029T-SH 14 MB255-6968-SH DXF문의하십시오 문의하십시오 PDF

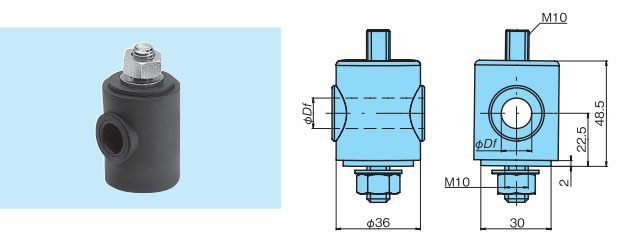

[클릭으로 확대]
형번  재질 Df MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
머리 헤드 이외
TP-C13037T-SH 강화 폴리아미드 스테인레스 스틸 12 MB256-64561-SH DXF문의하십시오 문의하십시오 PDF
TP-C13038T-SH 14 MB256-64571-SH DXF문의하십시오 문의하십시오 PDF

주석(참고)

1.TP-C13355T-HD 노브와 세트로 사용합니다.

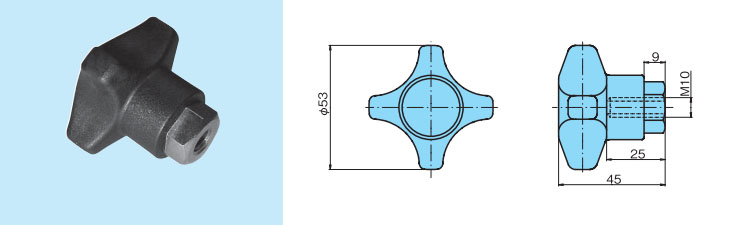

노브 (HD)


[클릭으로 확대]
형번  재질 적용 조정 가능
브래킷		 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
노브부 나사부
TP-C13355T-HD 강화 폴리아미드 황동 + Ni 도금 TP-C13037T-SH
TP-C13038T-SH		 MB183-54921-HD DXF문의하십시오 문의하십시오 PDF

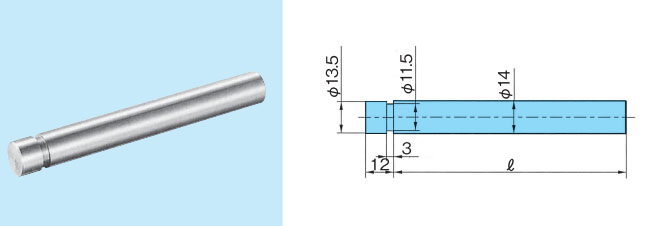

가이드 핀 (GP)

TP-C13006NVT-GRC(가이드 레일 클램프) 전용 핀입니다.


[클릭으로 확대]
형번  재질 ℓ MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
TP-C14-100T-GP 스테인레스 스틸 100 MB14-100-GP DXF문의하십시오 문의하십시오 PDF
TP-C14-200T-GP 200 MB14-200-GP DXF문의하십시오 문의하십시오 PDF

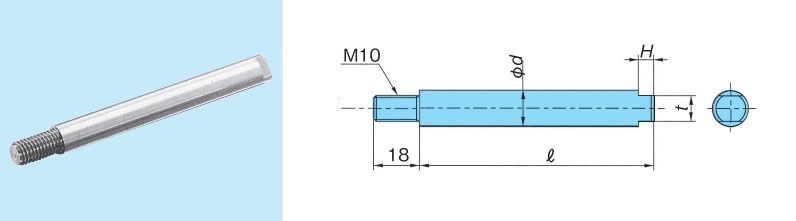

클램프 핀 (CP)

고정측이 수나사 타입입니다. 가이드 레일 클램프, 조정 가능한 브래킷과 함께 사용하십시오.


[클릭으로 확대]
형번  재질 치수 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
d ℓ H t
TP-C12-100T-CP 스테인레스 스틸 12 100 5 8 MB12-100-CP DXF문의하십시오 문의하십시오 PDF
TP-C12-200T-CP 12 200 5 8 MB12-200-CP DXF문의하십시오 문의하십시오 PDF
TP-C14-100T-CP 14 100 6 10 MB14-100-CP DXF문의하십시오 문의하십시오 PDF
TP-C14-200T-CP 14 200 6 10 MB14-200-CP DXF문의하십시오 문의하십시오 PDF
TP-C16-100T-CP 16 100 8 13 MB16-100-CP DXF문의하십시오 문의하십시오 PDF
TP-C16-200T-CP 16 200 8 13 MB16-200-CP DXF문의하십시오 문의하십시오 PDF

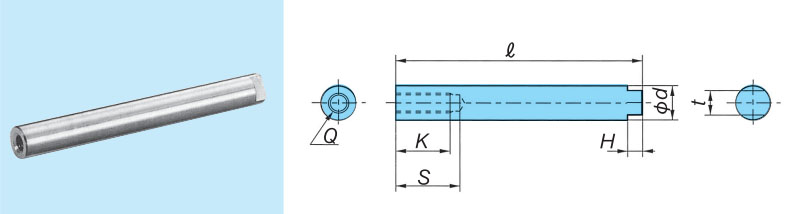

브래킷 핀 (BP)

고정측이 암나사 타입입니다. 가이드 레일 클램프, 조정 가능한 브래킷과 함께 사용하십시오.


[클릭으로 확대]
형번  재질 치수 MB 상당품 DXF
도형
데이터		 가격 배달 PDF
외형도
d ℓ H t Q S K
TP-C12-100T-BP 스테인레스 스틸 12 100 5 8 M6 24 20 MB12-100-BP DXF문의하십시오 문의하십시오 PDF
TP-C12-200T-BP 12 200 5 8 M6 24 20 MB12-200-BP DXF문의하십시오 문의하십시오 PDF
TP-C14-100T-BP 14 100 6 10 M8 26 22 MB14-100-BP DXF문의하십시오 문의하십시오 PDF
TP-C14-200T-BP 14 200 6 10 M8 26 22 MB14-200-BP DXF문의하십시오 문의하십시오 PDF
TP-C16-100T-BP 16 100 8 13 M10 30 27 MB16-100-BP DXF문의하십시오 문의하십시오 PDF
TP-C16-200T-BP 16 200 8 13 M10 30 27 MB16-200-BP DXF문의하십시오 문의하십시오 PDF
