프레임 서포트 부품 사이드 톱 브래킷
- 사이드 톱 브래킷
- 컨베이어 프레임을 측면에서 지지할 수 있습니다.
-
용도
컨베이어 프레임을 측면에서 지지합니다.
컨베이어의 하부에 트레이를 설치할 때나, 간단한 구조의 컨베이어에 적합합니다.
-
사용 이미지
[클릭으로 확대]
[클릭으로 확대]
어태치먼트로 활용
[클릭으로 확대]
프레임 서포트 파트의 일람이나 파이프별의 적용 파트 조합은 하기 파이프 사이즈별 적용 파트 조합표에서 확인해 주십시오.
사이드 톱 브래킷 목록
| 형번 | TP-C14748NT-STB |
|---|---|
| 타입 | - |
| 사용 파이프 호칭 직경 mm | Φ48.6 |
| 사용 파이프 외경 mm | 1½ |
| 볼트 사이즈 | - |
| 모양 | |
| 본체 재질 | 강화 폴리아미드 |
| 본체 외관색 | 블랙 |
| 볼트, 너트, 와셔 재질 | 스테인레스 스틸 |
| 볼트 재질 | - |
| 부시 재질 | - |
| 너트 재질 | - |
| 풋・볼트・너트 재질 | - |
| 미끄럼 방지 고무 패드 재질 | - |
| 미끄럼 방지 고무 패드 외관 색 | - |
| MB 상당품 | MB199-59171-STB |
사이드 톱 브래킷 취급 요령
사이드 톱 브래킷의 칸막이 판을 제거하면 보강 용 둥근 막대의 설치 구멍으로 사용할 수 있습니다.

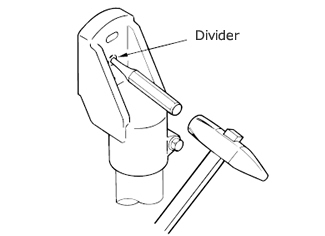

[칸막이판 제거 작업 순서]
오른쪽 그림과 같이 펀치를 파선 부분에 대고, 망치로 가볍게 두드리면 칸막이 판이 빠집니다.
