프레임 서포트 주요 제원

카탈로그 · 취급설명서

프레임 서포트 부품 설치 예

파이프 사이즈별 적용 부품 조합

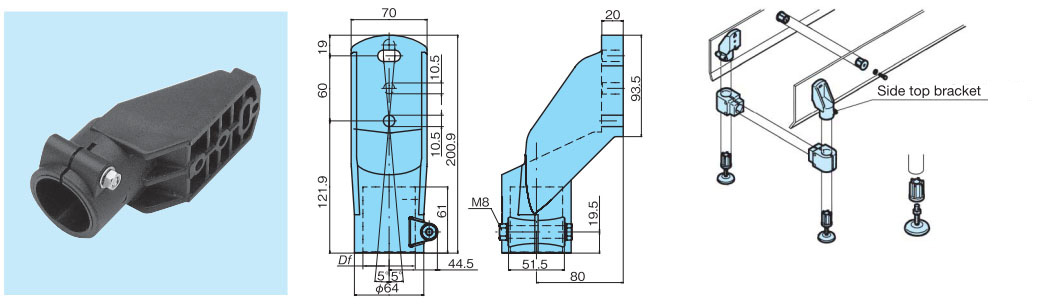

사이드 톱 브래킷 (STB)

컨베이어 프레임을 측면에서 지지합니다. 컨베이어 하부에 트레이 등을 설치하는 경우나 심플한 구조의 컨베이어에 사용해 주십시오.


[클릭으로 확대]

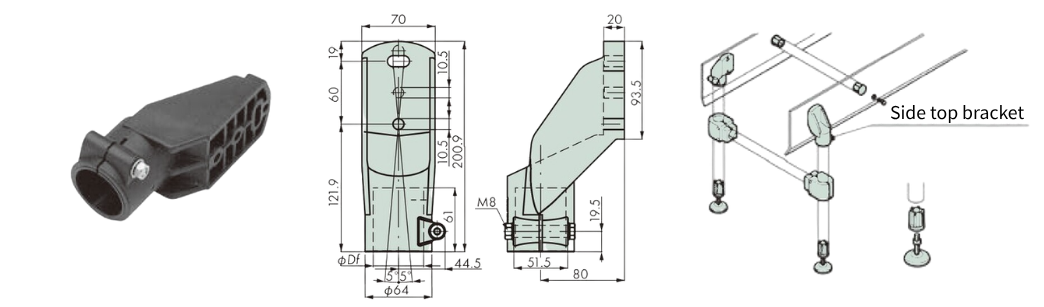

사이드 톱 브래킷 (STB)
형번  재질 칼라 사용 파이프 외경
mm (호칭 직경)
Df		 브래킷
가능한 경사각		 MB 상당품 DXF
도형
데이터		 희망 가격 배달 PDF
외형도
본체 볼트,
너트,
와셔
TP-C14748NT-STB 강화
폴리아미드		 스테인레스 스틸
(SUS304)		 블랙 48.6 (1½) 5° MB199-59171-STB DXF문의하십시오 문의하십시오 PDF
