파워록 RE-SS 시리즈
- 2 종류의 설치 방법을 선택할 수 있는 스테인리스 전용 시리즈입니다.
- ・부속하는 스냅링의 착탈에 의해 플랜지형・스트레이트형의 2가지의 설치 방법을 선택할 수 있습니다.
- ※ 센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※플랜지형의 경우, 조립시의 보스 이동은 없습니다만, 스트레이트형의 경우는 조립시에 보스가 축방향 앞쪽으로 약간량 이동 합니다.
자세한 내용은 문의하십시오.
스테인리스 사양
- ・본체 재질에 오스테나이트계 스테인리스재를 채용하고 있어 높은 내식성이 있습니다.
- ・체결 볼트에는 특수 윤활 코팅을 실시하고 있으므로, 조립시의 오일 도포는 불필요합니다.
- ・소경축으로부터의 구색으로, KE-SS시리즈보다 높은 전달 토크가 있습니다.
- 적용 축경：Φ5～Φ50
- トルク範囲：5.01～1170N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6
구조
스냅링 있음
스냅링 없음
싱글 테이퍼

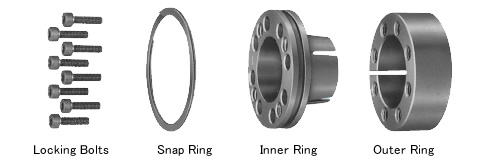

・ 파워록 RE시리즈는 이너링, 아우터링, 스냅링, 체결 볼트의 4부품으로 구성되어,
체결 볼트를 조이는 것만으로 완전히 체결할 수 있습니다.
취급방법
카탈로그 · 취급설명서
형번 표시 예
| PL | 005 | X | 018 | RE | - | SS |
| | 축경 |
| 외경 |
| 시리즈 이름 |
| 스테인리스 사양 |
상품 일람
※클릭으로 상세 정보를 표시합니다.
