파워록 ML 시리즈
- 너트 1개로 간단하게 체결할 수 있는 간이 체결 타입입니다.
- ・너트 1개로 간단히 체결 가능. 조립 공수를 대폭 줄일 수 있습니다.
- ※축 직경 Φ32까지가 ML 타입, Φ34 이상이 MG 타입이 되어 외관도 다릅니다.
- ※ 센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※ 조립시 보스가 축 방향 안쪽으로 약간 양 이동 합니다. 자세한 내용은 문의하십시오.
표준 사양
- ・표면 도금 처리 완료로 간이 방청 대응, 너트도 특수 표면 처리 완료로 조립시의 오일 도포는 불필요합니다.
- ・시리즈 중 유일, 파워록 길이보다 짧은 보스에도 설치가 가능합니다.
- ・체결 토크를 기준의 1/2~1.1배의 범위에서 변경할 수 있습니다. 보스 강도에 맞는 사용이 가능합니다.
- 적용 축경：Φ5～Φ75
- トルク範囲：6.76～2000N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6
구조
싱글 테이퍼

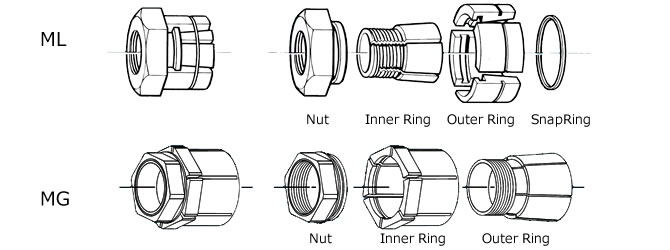

・ 파워록 ML 시리즈는 아우터링, 이너링, 너트, 링 스프링의 4개의 부품으로 구성되어, 아우터링은,
네 부분으로 나뉘어져 있습니다.
・너트와 아우터링은 각각 돌기부와 홈부에 의해 서로 인터록되어 있습니다.
링 스프링은 아우터링의 탈락 방지의 역할을 하고 있습니다.
카탈로그 · 취급설명서
형번 표시 예
| PL | 040 | X | 067 | MG |
| | 축경 |
| 외경 |
| 유형 M=ML 타입 MG=MG 타입 |
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 표준 사양 |
|---|
| PL034X060MG |
| PL035X060MG |
| PL036X060MG |
| PL038X060MG |
| PL040X067MG |
| PL042X067MG |
| PL045X067MG |
| PL048X073MG |
| PL050X073MG |
| PL055X080MG |
| PL060X086MG |
| PL065X092MG |
| PL070X092MG |
| PL075X100MG |
