파워록 EF 시리즈
- EL 시리즈와 동일한 내외경의 가압 플랜지 일체형 타입입니다.
- ・EL시리즈와 동일 내외경의 가압 플랜지 일체형이므로, 가압 플랜지 제작의 수고를 줄일 수 있습니다.
- ・EL 시리즈의 2~3배의 전달 토크가 있으므로, EL 복수개 사용의 치환도 가능합니다.
- ※ 센터링 기능 있음. 번거로운 보스의 단부 가공은 불필요합니다.
- ※ 조립시 보스가 축 방향 앞쪽으로 약간 양 이동 합니다. 자세한 내용은 문의하십시오.
표준 사양
- ・내외경비가 작기 때문에, 작은 직경 보스 에도 사용하실 수 있습니다.
- ・타사에는 구색이 없는, 쯔바키 독자적인 시리즈입니다.
- ・이너링, 아우터링, 체결 볼트의 3부품으로 구성된 심플 타입입니다.
- 적용 축경：Φ10～Φ120
- トルク範囲：39～12600N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6

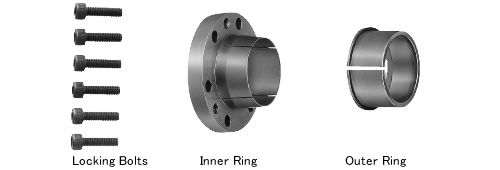

구조
싱글 테이퍼
・ 파워록 EF 시리즈는 이너링, 아우터링, 체결 볼트의 3부품으로 구성되어,
체결 볼트를 조이는 것만으로 강력하게 체결할 수 있습니다.
취급방법
카탈로그 · 취급설명서
형번 표시 예
| PL | 010 | X | 013 | EF |
| | 축경 |
| 외경 |
| 시리즈 이름 |
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 표준 사양 |
|---|
| PL010X013EF |
| PL011X014EF |
| PL012X015EF |
| PL014X018EF |
| PL015X019EF |
| PL016X020EF |
| PL017X021EF |
| PL018X022EF |
| PL019X024EF |
| PL020X025EF |
| PL022X026EF |
| PL024X028EF |
| PL025X030EF |
| 표준 사양 |
|---|
| PL028X032EF |
| PL030X035EF |
| PL032X036EF |
| PL035X040EF |
| PL038X044EF |
| PL040X045EF |
| PL042X048EF |
| PL045X052EF |
| PL048X055EF |
| PL050X057EF |
| PL055X062EF |
| PL060X068EF |
| PL065X073EF |
| 표준 사양 |
|---|
| PL070X079EF |
| PL075X084EF |
| PL080X091EF |
| PL085X096EF |
| PL090X101EF |
| PL095X106EF |
| PL100X114EF |
| PL110X124EF |
| PL120X134EF |
