파워록 AE 시리즈
표준 사양
- ・이너링, 아우터링, 체결 볼트의 3부품으로 구성된 심플 타입입니다.
- ・국내외 불문하고 많은 메이커가 갖추어져 있어, 호환성이 높은 시리즈입니다.
- 적용 축경：Φ19～Φ150
- トルク範囲：265～27000N・m
- 적용 공차: 축: h8 보스 구멍: H8
- 적용면 조도: Ra1.6

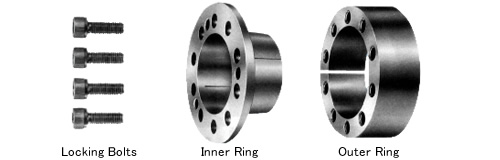

구조
싱글 테이퍼
・ 파워록 AE 시리즈는, 이너링, 아우터링 및 체결 볼트의 3부품으로 구성된 심플한 구조로,
체결 볼트를 체결하는 것만으로 강력하게 체결할 수 있습니다.
취급방법
카탈로그 · 취급설명서
형번 표시 예
| PL | 019 | X | 047 | AE |
| | 축경 |
| 외경 |
| 시리즈 이름 |
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 표준 사양 |
|---|
| PL019X047AE |
| PL020X047AE |
| PL022X047AE |
| PL024X050AE |
| PL025X050AE |
| PL028X055AE |
| PL030X055AE |
| PL032X060AE |
| PL035X060AE |
| PL038X065AE |
| 표준 사양 |
|---|
| PL040X065AE |
| PL042X075AE |
| PL045X075AE |
| PL048X080AE |
| PL050X080AE |
| PL055X085AE |
| PL060X090AE |
| PL065X095AE |
| PL070X110AE |
| PL075X115AE |
| 표준 사양 |
|---|
| PL080X120AE |
| PL085X125AE |
| PL090X130AE |
| PL095X135AE |
| PL100X145AE |
| PL110X155AE |
| PL120X165AE |
| PL130X180AE |
| PL140X190AE |
| PL150X200AE |
