체인 가이드 부품 리턴 롤러/가이드 플랜지

제품 상세 정보에
  • 리턴 롤러/가이드 플랜지
  • 컨베이어 리턴측의 체인 수용에 사용하십시오.
  • 주) 어큐뮬레이션 체인이나 플라스틱롤러 테이블에는 사용할 수 없습니다.

  • 용도

    컨베이어 리턴측의 체인 받침으로 사용해 주십시오.

    롤러가 회전하여 슬라이딩 저항을 줄이고 체인 상면의 상처 부착을 줄입니다.

    가이드 플랜지와 함께 사용하십시오.

  • 사용 이미지

    리턴 롤러

    [클릭으로 확대]

    리턴 롤러

    [클릭으로 확대]

리턴 롤러/가이드 플랜지 일람

소경 리턴 롤러

타입 -
형번  TP-RR20650 TP-RR30850 TP-RR41050
기타 기능 -
적용 가이드 형번 TP-DP206 TP-DP308 TP-DP410
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ20 Φ32 Φ40
내경 mm Φ6.5 Φ8.5 Φ10.5
폭 mm 49
MB 상당품 -

리턴 롤러

타입 -
형번  TP-RR41532 TP-RR41544 TP-RR42032 TP-RR42044
기타 기능 -
적용 가이드 형번 TP-DP415 TP-DP420
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ40
내경 mm Φ15.5 Φ20.5
폭 mm 82 114 82 114
MB 상당품 -
타입 -
형번  TP-RR61532 TP-RR61544 TP-RR62032 TP-RR62044
기타 기능 -
적용 가이드 형번 TP-DP615 TP-DP620
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ60
내경 mm Φ15.5 Φ20.5
폭 mm 82 114 82 114
MB 상당품 -

소경 리턴 롤러·리턴 롤러용 가이드 플랜지

타입 -
형번  TP-DP206 TP-DP308
기타 기능 -
적용 리턴 롤러 형번 TP-RR20650 TP-RR30850
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ32 Φ45
내경 mm Φ6.5 Φ8.5
폭 mm -
MB 상당품 -
타입 -
형번  TP-DP410 TP-DP415 TP-DP420
기타 기능 -
적용 리턴 롤러 형번 TP-RR41050 TP-RR41532, TP-RR41544 TP-RR42032, TP-RR42044
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ55
내경 mm Φ10.5 Φ16 Φ21
폭 mm -
MB 상당품 -
타입 -
형번  TP-DP615 TP-DP620
기타 기능 -
적용 리턴 롤러 형번 TP-RR61532, TP-RR61544 TP-RR62032, TP-RR62044
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ80
내경 mm Φ16 Φ21
폭 mm -
MB 상당품 -

좌우 분할 리턴 롤러

타입 -
형번  TP-C122113NT-RR TP-C12535NT-RR TP-C122116NT-RR TP-C12536NT-RR
기타 기능 가이드 플랜지 없음 가이드 플랜지 있음
적용 가이드 형번 TP-C12842T-GF TP-C12534T-GF -
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 블랙
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ60 Φ75
내경 mm Φ15.5 Φ20.5 Φ15.5 Φ20.5
폭 mm 40.5 43
MB 상당품 MB554-695141-RR MB554-695171-RR MB556-695221-RR MB556-695251-RR

가이드 플랜지(좌우 분할 리턴 롤러 가이드 플랜지 없음용)

타입 -
형번  TP-C12842T-GF TP-C12534T-GF
기타 기능 -
적용 리턴 롤러 형번 TP-C122113NT-RR TP-C12535NT-RR
적용 스프로킷 형번 -
적용 스페이서 형번 -
적용 와셔 형번 -
전용 레일 형번 -
적용 슬라이딩 슈 형번 -
모양
본체 재질 폴리아미드
본체 외관색 그린
외주 재질 -
외주 외관 색 -
롤러 외관 색 -
핀・육각구멍부착 볼트 재질 -
외경 mm Φ70
내경 mm Φ15.5 Φ20.5
폭 mm -
MB 상당품 -

스테인리스 톱체인 용 리턴 롤러는 이쪽

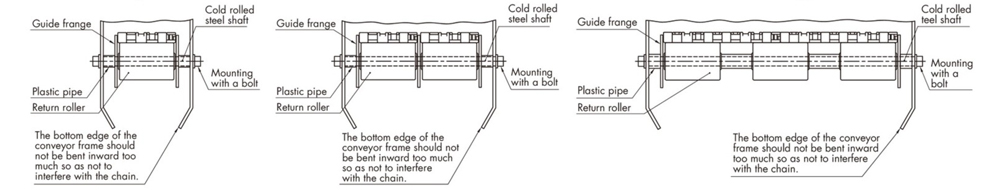

■ (소경) 리턴 롤러 / 가이드 플랜지

소경 리턴 롤러

■좌우 분할형 리턴 롤러/가이드 플랜지(좌우 분할 리턴 롤러 가이드 플랜지 없음용)

1. 보통

보통

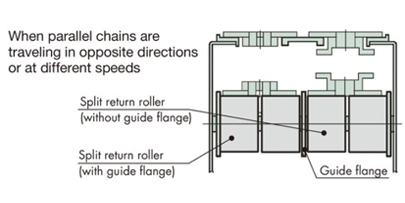

2. 두 체인의 진행 방향이 반대이거나 속도가 다른 경우

두 체인의 진행 방향이 반대이거나 속도가 다른 경우

주) 톱 플레이트 폭이 83mm 이상인 경우는 거리 부품의 변화에 PVC 파이프 등으로 조정해 주십시오.

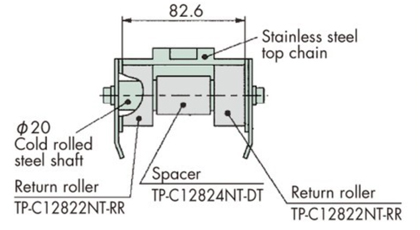

■리턴 롤러(스테인리스 톱체인 용)/스페이서

스테인리스 톱체인 용

주) 스테인리스 톱체인 용 리턴 롤러는 플라스틱 체인과의 조합에서는 회전하지 않고 플레이트 상면이 편마모될 우려가 있습니다.

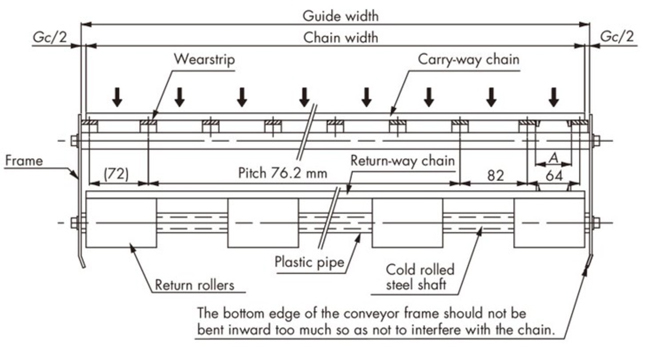

■ 플라스틱모듈러체인 광폭 타입에 사용하는 경우

스테인리스 톱체인 용
