제품정보 플라스틱모듈러체인
플라스틱모듈러체인은 플라스틱으로 만들어진 모듈 링크를 벽돌 모양으로 결합하여 넓은 반송면을 실현할 수 있는 컨베이어 벨트의 일종으로 광폭 타입과 고정폭 타입이 있습니다.
용도나 반송물의 형상에 맞추어 「폐쇄 타입」, 「오픈 타입」, 「넷 타입」, 「플라이트 타입」, 「러버 타입」, 「마그넷 타입」 등 체인 타입을 선택할 수 있습니다.
전용 스프로킷, 아이들러, 플라스틱 플라스틱 레일, 체인 가이드 파트, 베어링 유닛 등의 컨베이어 주변 부품도 다수 라인 업하고 있습니다.
플라스틱모듈러체인의 특징
공통 특징
- 특징 1 전부품이 플라스틱으로 되어 있기 때문에, 경량으로 취급이 용이 >>>자세히 보기
- 특징 2 체인의 절단 연결 작업이 용이하고 부분 보수, 메인터넌스 시간의 단축이 가능 >> 자세히 보기
- 특징 3 풍부한 라인업으로 다양한 레이아웃이 가능 >> 자세히 보기
모든 부품이 플라스틱으로 만들어져 가볍고 취급이 용이
플라스틱모듈러체인은 플라스틱 '모듈 링크', '핀', '플러그'의 3개 부품으로 구성되어 있으며 금속 체인에 비해 매우 가볍습니다.
체인의 절단 연결 작업이 용이하고 부분 보수, 유지 보수 시간의 단축이 가능
절계작업에 특별한 공구는 필요없고, 간단하게 절계작업이 가능합니다. 각각의 분해·연결 방법에 대해서는 각 제품의 취급 설명서에서 확인해 주십시오.
| 광폭 타입의 핀 고정 방식 | 고정폭 타입의 핀 고정 방식 | |||
|---|---|---|---|---|
| 슬라이드 플러그 | 플러그 | 스냅 부착물 | 슬릿 핀 | 특수 단 붙이 플라핀 |
 |
 |
 |
 |
 |
풍부한 라인업으로 다양한 레이아웃이 가능
수평 반송 뿐만 아니라 경사 반송, 90도·180도·S자 곡선 반송, 정역 반송, 샤워 장치 등, 다양한 레이아웃이나 환경, 장소에서 사용하실 수 있습니다.
| 경사 반송 | S자 곡선 반송 | 정역 반송 |
|---|---|---|
 |
 |
 |
광폭 타입・ 고정폭 타입의 특징
동일 시리즈의 광폭 타입과 함께 사용하시는 것으로, 컨베이어 설계의 공통화를 도모할 수 있는 플라스틱 모듈 체인의 특징을 그대로, 단일 모듈 구성의 체인입니다.
폭넓은 컨베이어로부터의 단열 절삭이나 분류 등의 반송에 최적입니다.

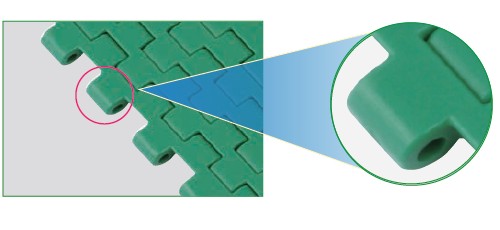

힌지
체인 타입

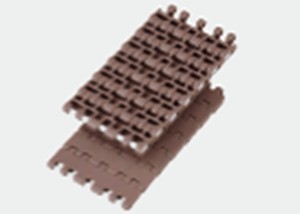

클로즈 타입
- ・플레이트 상면은 평활하고 개공 없음
- ・체인에 자석을 포함한 자석 타입을 라인업

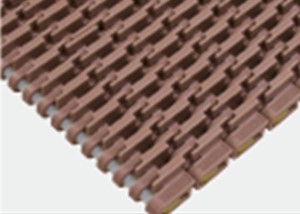

트랜스오버 타입
- ・본체 한쪽 측면이 테이퍼로 되어 있어, 90도 변환 이송이 가능
- ・직교하는 컨베이어의 연결부에 사용해, 반송물의 잔류를 해소
- · 진행 방향에 대해 오른쪽 테이퍼, 왼쪽 테이퍼 있음
- ※테이퍼：가늘고 긴 구조물의 지름・폭・두께 등이 테이퍼져 있는 상태

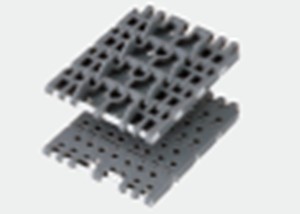

오픈 타입
- ・플레이트 상면에 개공 있음
- ・클로즈 타입에 비해 세정성이 뛰어나 수분 용도나 냉각 용도에 최적

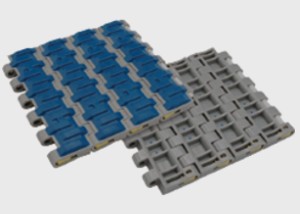

고무 타입
- ・반송면에 고무를 2색 성형(일체 성형)한 고마찰 타입
- ・플레이트 상면의 경사 반송으로 케이스 등의 반송물의 미끄러짐을 방지
고정폭 일람
시리즈가 같은 체인은 체인 피치의 수치가 같습니다.
-
WT0700 시리즈
(체인 피치: 7.5mm)- 클로즈 타입
-
BT4 시리즈
(체인 피치: 12.7mm)- 클로즈 타입
-
WT1500 시리즈
(체인 피치: 15mm)- 클로즈 타입
- 트랜스오버 타입
-
WT1510 시리즈
(체인 피치: 15mm)- 클로즈 타입
-
BT8 시리즈
(체인 피치: 25.4mm)- 클로즈 타입
- 오픈 타입
-
WT2500 시리즈
(체인 피치: 25.4mm)- 클로즈 타입
- 트랜스오버 타입
-
WT2510 시리즈
(체인 피치: 25.4mm)- 클로즈 타입
-
WT2520 시리즈
(체인 피치: 25.4mm)- 클로즈 타입
- 고무 타입
-
WTM2530 시리즈
(체인 피치: 25.4mm)- 클로즈 타입
-
WT3000 시리즈
(체인 피치: 30mm)- 클로즈 타입
-
WT3080 시리즈
(체인 피치: 30mm)- 클로즈 타입
- 오픈 타입
-
WT3830 시리즈
(체인 피치: 38.1mm)- 클로즈 타입
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 7.5 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | WT0705-M |
 |
|
| 체인 폭 mm | 30 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 12.7 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | - |
| 모델 | BTC4-M |
 |
|
| 체인 폭 mm | 50 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 15 | ||
|---|---|---|---|
| 용도 | 직선 반송용 | ||
| 체인 타입 | 클로즈 타입 | ||
| - | 트랜스오버 타입 | ||
| 본체 체인 사양 | - | ||
| 핀 타입 | - | ||
| 핀 재질 | - | ||
| 핀 모양 | - | ||
| 톱 플레이트 두께 mm | - | ||
| 푸셔 재질 | - | ||
| 기타 기능 | 사행 방지 어태치먼트 있음 | 사행 방지 어태치먼트 있음 90도 변환 이송용 |
|
| 모델 | WT1505G-M | WT1505GTO-M | WT1505TOD-M |
 |
 |
 |
|
| 체인 폭 mm | 75.8 | 82.8, 158.8 | 160 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 15 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WT1515G-M |
 |
|
| 체인 폭 mm | 50, 100 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 | ||
|---|---|---|---|
| 용도 | 직선 반송용 | ||
| 체인 타입 | 클로즈 타입 | ||
| - | 트랜스오버 타입 | ||
| 본체 체인 사양 | - | ||
| 핀 타입 | - | ||
| 핀 재질 | - | ||
| 핀 모양 | - | ||
| 톱 플레이트 두께 mm | - | ||
| 푸셔 재질 | - | ||
| 기타 기능 | - | 사행 방지 어태치먼트 있음 | 사행 방지 어태치먼트 있음 90도 변환 이송용 |
| 모델 | WT2505-M | WT2505G-M | WT2505TOD-M |
 |
 |
 |
|
| 체인 폭 mm | 82.6, 114.3 | 160, 236.2 | |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WT2515G-M |
 |
|
| 체인 폭 mm | 83.8 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| 자석 타입 | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WTM2535G-M |
 |
|
| 체인 폭 mm | 82.6 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 | |
|---|---|---|
| 용도 | 직선 반송용 | |
| 체인 타입 | 클로즈 타입 | |
| - | 고무 타입 | |
| 본체 체인 사양 | - | |
| 핀 타입 | - | |
| 핀 재질 | - | |
| 핀 모양 | - | |
| 톱 플레이트 두께 mm | - | |
| 푸셔 재질 | - | |
| 기타 기능 | - | |
| 모델 | WT2525-M | WT2525VG-M |
 |
 |
|
| 체인 폭 mm | 100 | |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 30 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WT3005G-M |
 |
|
| 체인 폭 mm | 75.8, 113.8 |
라인업
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 38.1 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| - | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WT3835G-M |
 |
|
| 체인 폭 mm | 82.6 |
