스테인리스 톱체인 TS/TSA형
- チェーンピッチ
38.1mm - 직선 반송용
- 더블피치체인에 플레이트를 장착한 반송용 체인
- 본체 체인에 NP사양, 람다 사양, SS사양도 채용 가능한 외, 담금질 사양 등 다양한 사양에도 대응 가능합니다.
특징
-
・ 더블피치체인 용 스프로킷 사용 가능
RF2060S 스프로킷 (분할잇수 19장 이상)을 사용할 수 있습니다.
-
・워크나 분위기에 맞춘 선정
플레이트의 내마모성을 향상시키는 소입 사양이나 플레이트 상면에 경질 크롬 도금+버프 처리를 한 사양 등에 대응할 수 있습니다.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | ● | △ | ● | ● | ● | ● | △ | △ |
| 중간 | △ | ● | △ | ● | ● | ● | ● | △ | △ |
| 작은 | △ | ● | △ | ● | ● | ● | ● | △ | △ |
용도
- ■반송 거리가 긴 레이아웃, 중량물의 반송
상품 일람

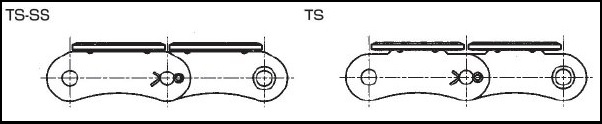

■체인 사양
- ・ 표준 사양：
본체 체인은 강철로 만들어졌으며 상단 플레이트는 18Cr 스테인레스 스틸을 사용합니다.
- ・ NP사양 (Ni 도금)：
본체 체인은 표준 사양에 Ni 도금을 실시하고 있습니다. Ni 도금에 의해 외관이 아름답고, 녹슬기 어려워지고 있습니다.
- ・LMC NP사양 (람다)：
NP사양의 본체 체인의 부시에 소결함유 부시를 사용한 무급유 (람다) 체인입니다.
- ・ SS사양：
본체 체인은 전체 부품 18-8 스테인리스로 내식성 우선 환경에서 사용할 수 있습니다.
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 38.1 | |
|---|---|---|
| 용도 | 직선 반송용 | |
| 체인 타입 | - | |
| - | ||
| 본체 체인 사양 | - | |
| 핀 타입 | - | |
| 핀 재질 | - | |
| 핀 모양 | - | |
| 톱 플레이트 두께 mm | - | |
| 푸셔 재질 | - | |
| 기타 기능 | - | |
| 모델 | TS | TSA |
|
 |
|
| 체인 폭 mm | 32.0, 33.0, 34.0, 35.0, 40.0, 50.0, 55.0, 63.5, 76.2, 82.6, 95.0, 101.6, 110.0, 114.3, 127.0, 152.4, 190.5 |
55.0, 63.5, 76.2, 82.6, 95.0, 101.6, 110.0, 114.3, 127.0, 152.4, 190.5 |
| 편성 단위 | - | |
