플라스틱모듈러체인 WT2525VG-K형

특징

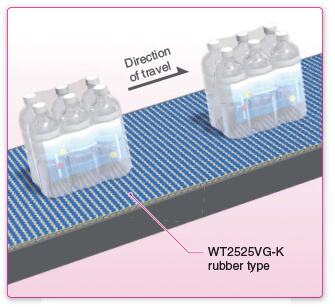

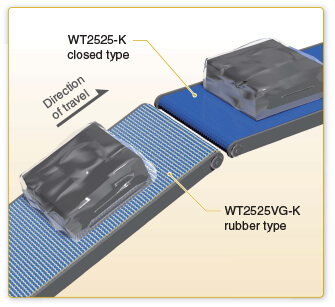

・반송면의 고무의 고마찰에 의해 경사 반송에 최적

체인의 반송면에 고무를 2색 성형하는 것으로 반송물이 미끄러져 떨어지기 어려워져 경사 반송이 가능합니다.

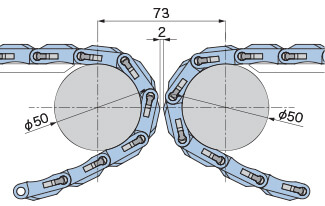

· 맞대기 배치 레이아웃에 의해 환승 공간을 삭감

컨베이어 단부에 Φ50의 원봉을 설치함으로써 컨베이어 사이의 환승 공간을 작게 할 수 있습니다.

이 경우는 정역저부 구동이 됩니다. 레이아웃에 대해서는 하기 「정역하부 구동의 레이아웃」을 참조해 주십시오.

주) 맞대기 배치 기부에서의 감김 방지를 위해 안전 방지 기구(안전 커버 등)를 설치해 주십시오.

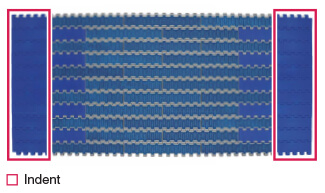

들여쓰기 부분(고무가 없는 부분)을 마련함으로써 컨베이어의 리턴측 체인 수용(리턴 롤러 수용 및 레일 수용)로서 활용함으로써 고무부의 마모를 방지할 수 있습니다. ^주)1

들여쓰기를 설치하는 경우, 러버 타입 WT2525VG-K형에 클로즈 타입 WT2525-K형을 조합합니다. 우기 사진과 같이 다른 외관색으로의 조합이 됩니다. ^주)2

노트
1. 특별한 레이아웃(하부 구동)의 경우에는 고무부를 리턴 롤러로 받아야 합니다.
2. 들여쓰기를 설치하는 경우는 주문 생산품(매번 견적품)이 됩니다.

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.

추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

용도
