플라스틱모듈러체인 WTM2535G-M형
- チェーンピッチ
25.4mm - 직선 반송용
- 클로즈 타입
- 자석 타입
- 링크 플레이트에 자석을 내장한 WTM2530 시리즈
- 링크 플레이트에 매립한 자석에 의해 반송물(자성체)을 흡착시켜 경사 반송을 가능하게 합니다.
- 병렬 사용으로 트레이 반송에 최적입니다.
특징
-
・반송물・체인에의 데미지 저감
저자력(BTM8H형과 비교하여 약 60%의 자력)에 의해 체인으로부터 반송물이 떨어질 때의 충격이 작아져 반송물·체인에의 데미지가 적어집니다.

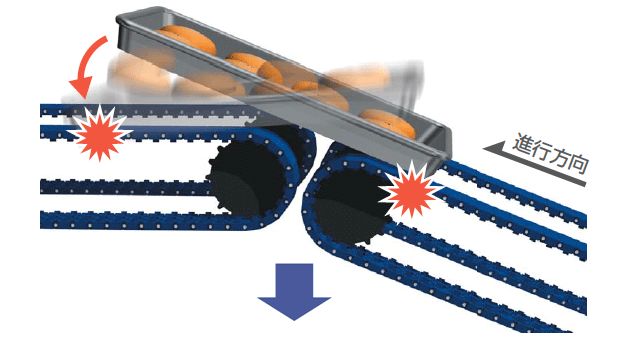

자석의 자력이 너무 강하면 ...
자력이 강하면 체인으로부터 트레이가 좀처럼 멀어지지 않고, 경사 컨베이어측의 체인이 위로 올라가는 형태가 되어, 옮기 때, 트레이에도 체인도 충격이 걸린다.

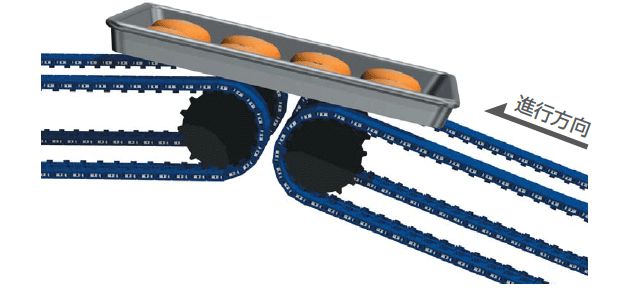

자석을 저자력 타입으로 ...
저자력이면, 탈이송시의 충격도 작아지고, 트레이에도 체인에도 데미지는 작아진다.
-

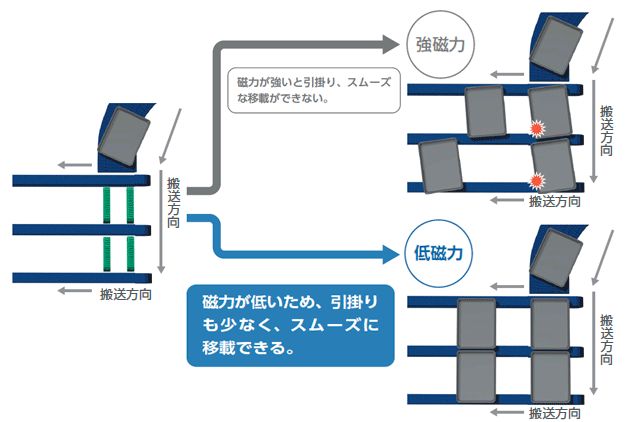

・부드러운 이재
직각 이재 반송시 저자력 타입이면 이재도 원활하게 됩니다.
-

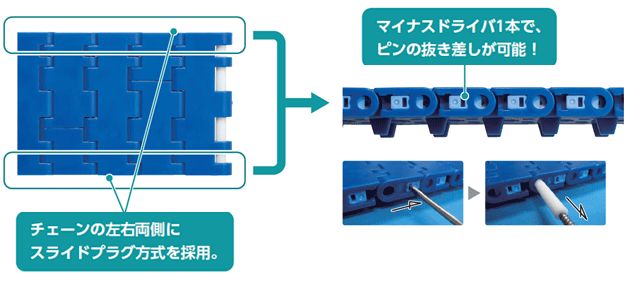

・슬라이드 플러그 방식을 채용, 절단 연결가 용이
체인 양쪽에 슬라이드 플러그 방식을 채용했습니다.
좌우 어느 쪽에서도 액세스 할 수 있기 때문에, 플러그를 슬라이드시키는 것만으로 핀의 탈착이 가능, 메인터넌스 공수 삭감에도 공헌합니다.
-

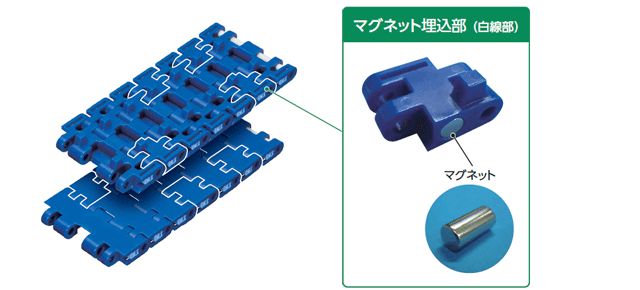

・원통형 마그넷으로, 마그넷부의 비출을 방지
원통형 마그넷을 채용, 접동 마모시의 마그넷의 비출 방지를 도모할 수 있습니다.
주) 자석이 날아간 상태에서 사용하는 것을 보증하는 것은 아닙니다.
■용도
아래는 당사가 추천하는 업계입니다.
반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.
선정시의 기준으로서 활용해 주십시오.
기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.
추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)
| 반송 사이즈 (중량) |
산업 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 만든 캔 | 음료 | 타이어 | 기계 부품 관련 | 물류 | 약품 | 제빵・식품 | 이차 전지 | 반도체 · 태양광 패널 관련 |
|
| 큰 | △ | △ | △ | ○ | ○ | △ | ○ | △ | △ |
| 중간 | ○ | ○ | △ | ● | ● | △ | ● | △ | △ |
| 작은 | ● | ● | △ | ● | ● | △ | ● | △ | △ |
용도
- ■병렬 사용으로 트레이의 반송
- ■병렬 사용으로 트레이의 경사 반송
상품 일람
※형식 클릭으로 상세 정보를 표시합니다.
| 체인 피치 mm | 25.4 |
|---|---|
| 용도 | 직선 반송용 |
| 체인 타입 | 클로즈 타입 |
| 자석 타입 | |
| 본체 체인 사양 | - |
| 핀 타입 | - |
| 핀 재질 | - |
| 핀 모양 | - |
| 톱 플레이트 두께 mm | - |
| 푸셔 재질 | - |
| 기타 기능 | 사행 방지 어태치먼트 있음 |
| 모델 | WTM2535G-M |
|
|
| 체인 폭 mm | 82.6 |
