플라스틱모듈러체인 WT2525VG-M형

チェーンピッチ
25.4mm
직선 반송용
클로즈 타입
고무 타입

WT2520 시리즈 고정폭 타입에 100mm 폭의 고무 타입을 라인업
체인 폭 100mm의 채용에 의해, 컨베이어 벨트로부터의 치환에 최적입니다.
체인의 반송면에 고무를 2색 성형(이재질 일체 성형)함으로써 반송물이 미끄러져 떨어지기 어려워 경사 반송이 가능합니다.

특징

・체인 폭 100 mm의 채용에 의해, 컨베이어 벨트로부터의 치환에 최적
・반송면의 고무의 고마찰에 의해 경사 반송에 최적

체인의 반송면에 고무를 2색 성형(이재질 일체 성형)^? 하는것으로 반송물이 미끄러져 떨어지기 어려워져 경사 반송이 가능합니다.

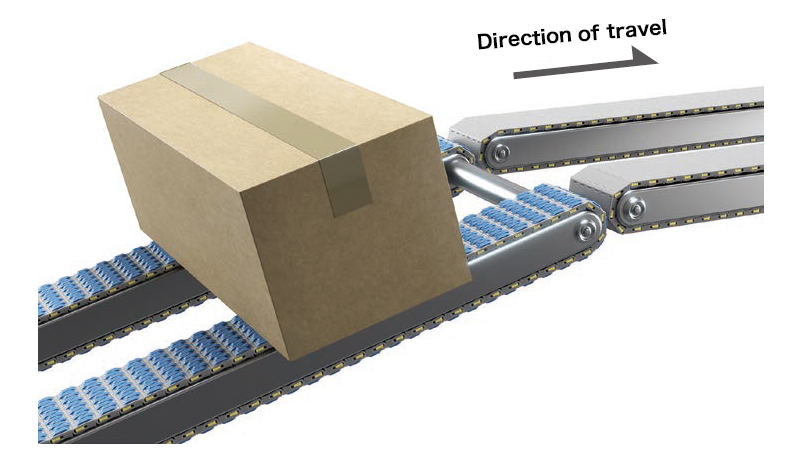

[경사 반송 이미지]

×

(드래그로 이동할 수 있습니다)

2색 성형(이재질 일체 성형)이란?

2색 성형(이재질 일체 성형)이란, 다른 2종류의 수지(플라스틱이나 엘라스토머)를 조합하여 일체화시킨 것입니다.
・승계 공간을 삭감

컨베이어 단부에 Φ50의 원봉을 설치함으로써 승계 공간을 작게 할 수 있습니다.

이 경우 정역저부 구동^?이 됩니다.

주) 맞대기 배치 기부에서의 권선 방지를 위해 안전 방지 기구(안전 커버 등)를 설치해 주십시오.

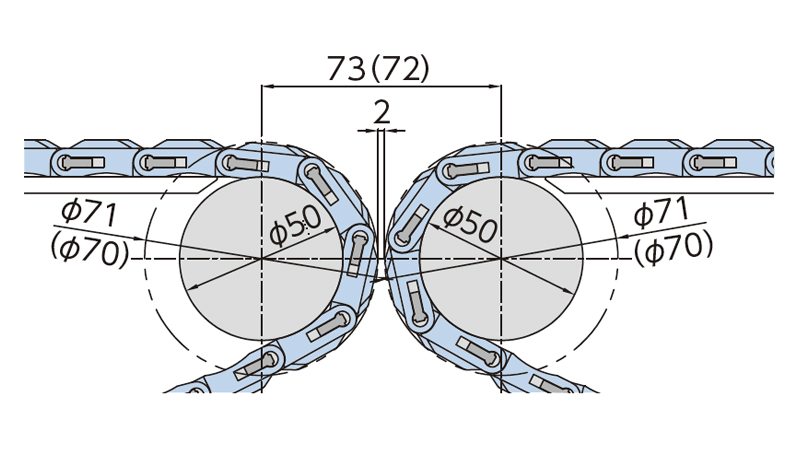

[맞대기 배치 레이아웃]

×

(드래그로 이동할 수 있습니다)

정역 하단 구동이란?

정역이란 모터의 정회전(전진), 역회전(후퇴)을 말합니다. 그렇게 함으로써 반송물을 전진, 후퇴할 수 있습니다.

하단 구동이란 구동부(구동용 스프로킷, 모터)의 위치가 반송면에 대해 아래→바닥에 있는 것입니다.

상기 2개를 총칭하여 정역저부 구동이라고 합니다.
· 클로즈 타입과의 맞춤편성 가능

WT2525VG-M형(고무 타입)과 WT2525-M형(클로즈 타입)은 맞춤편성이 가능합니다.

주) 맞춤편성을 희망하시는 경우는 당사에 문의해 주십시오.

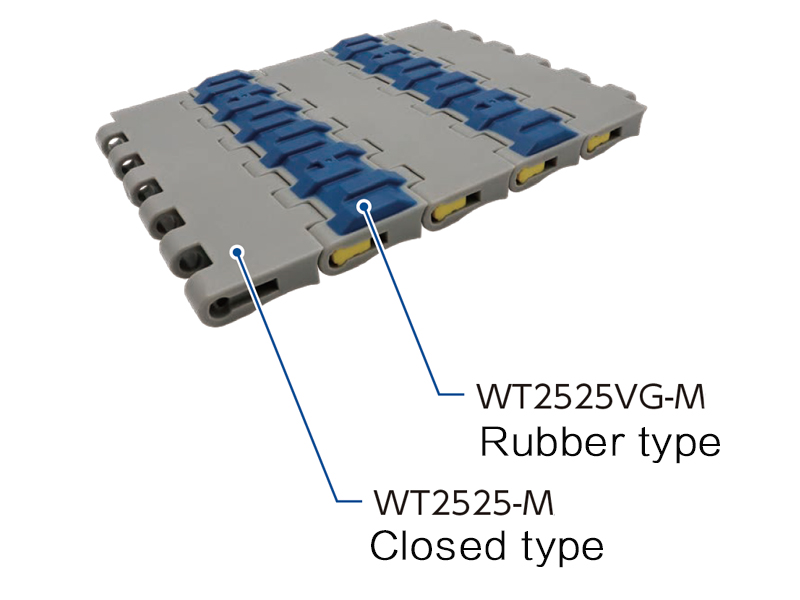

[맞춤편성]
・메인터넌스 시간의 단축이 가능

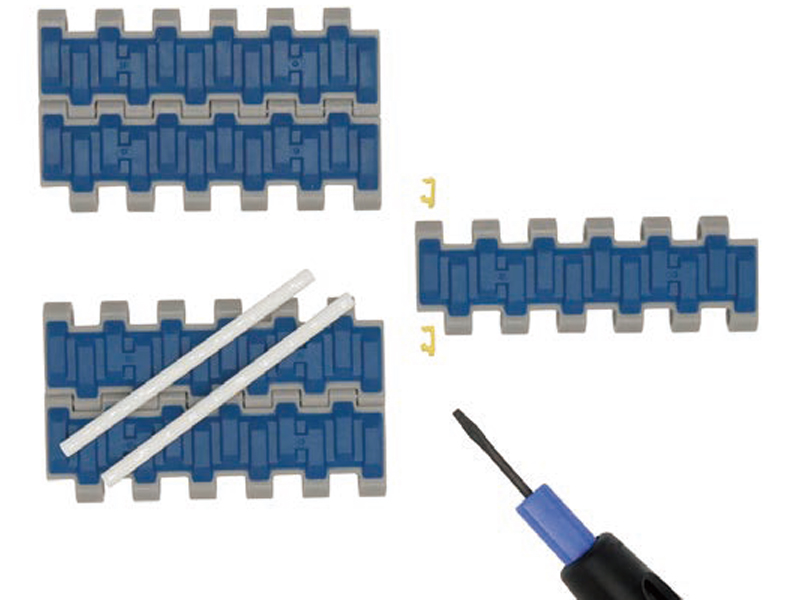

핀+플러그 고정 방식을 채용하고 있기 때문에, 체인의 절단 연결 작업이 용이하고 부분 보수가 가능합니다.

■용도

아래는 당사가 추천하는 업계입니다.

반송 능력(컨베이어 속도)·반송물(중량, 형상)·환경·용도 등에 의해 사용할 수 없는 경우가 있습니다.

선정시의 기준으로서 활용해 주십시오.

기재되어 있지 않은 용도・조건이 있으면 당사에 문의해 주십시오.

추천 업계/반송물 사이즈 (●：추천 ○：사용 가능 △：반송 조건에 따라 다릅니다)

반송 사이즈 (중량)	산업
반송 사이즈 (중량)	만든 캔	음료	타이어	기계 부품 관련	물류	약품	제빵・식품	이차 전지	반도체 · 태양광 패널 관련
큰	△	○	△	○	○	△	△	○	△
중간	△	○	△	○	○	△	○	○	△
작은	△	●	△	●	●	△	●	●	△

용도

■경사 반송
■골판지의 절삭 반송

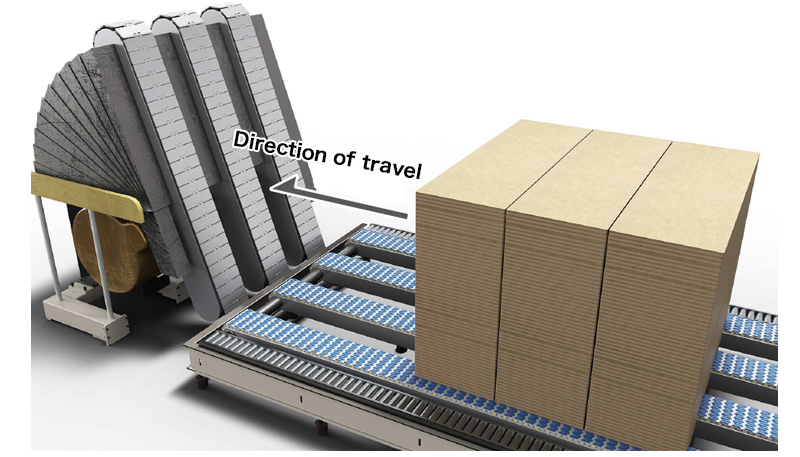

■ 시트 자동 공급 장치

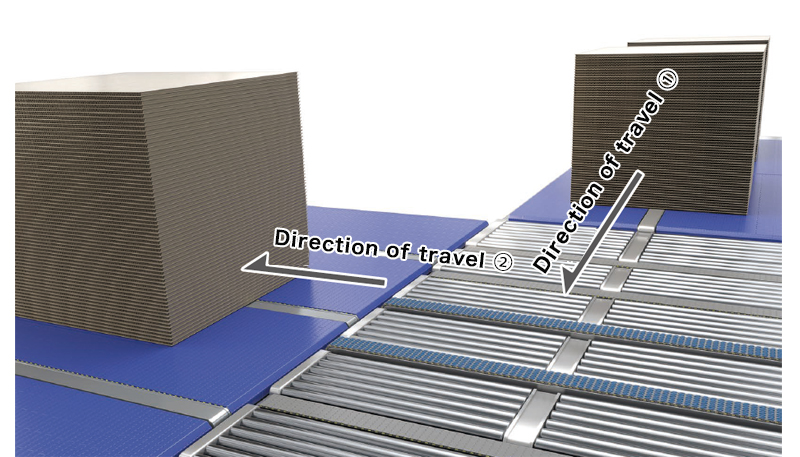

■단 적층 시트 직각 반송

상품 일람

※형식 클릭으로 상세 정보를 표시합니다.

체인 피치 mm	25.4
용도	직선 반송용
체인 타입	클로즈 타입
체인 타입	고무 타입
본체 체인 사양	-
핀 타입	-
핀 재질	-
핀 모양	-
톱 플레이트 두께 mm	-
푸셔 재질	-
기타 기능	-
모델	WT2525VG-M
모델
체인 폭 mm	100
