쯔바키 제품 선택

세트 컬러

製品詳細情報へ

톱체인 용 아이들러 및 스프로킷 용 세트 색상
톱체인 용 아이들러 및 스프로킷의 사용 온도의 변화나 체인의 사행에 의한 축방향으로의 편차 방지에 최적입니다.

용도

플라스틱모듈러체인 및 톱체인 용 아이들러 및 스프로킷의 위치결정 고정에 최적입니다.

주) 기계장치 등의 위치결정, 베어링 등의 고정에는 사용하실 수 없으므로 주의해 주십시오.
사용 이미지

■ 플라스틱 톱 체인 용 스프로킷

[클릭으로 확대]

[클릭으로 확대]

■ 아이들러 휠

[클릭으로 확대]

[클릭으로 확대]

특징

・각종 재고품으로, 컨베이어를 설계할 때에 대응할 수 있는 상품이 충실하고 있습니다.

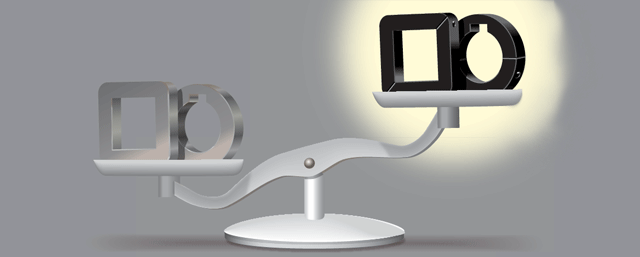

・수지제이기 때문에, 금속제보다 경량입니다.

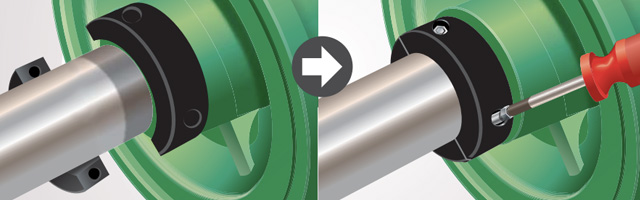

・분할형이므로, 컨베이어나 샤프트의 분해는 불필요하고 설치 분리가 간단합니다.

세트 컬러 목록

※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.

아이들러 스프로킷 형번적용 세트 색상

축 구멍 형상	형번		축 구멍 치수 d mm	적용 아이들러 라 스프로킷
둥근		TP-C-SC-R20M	Φ20	-
		TP-C-SC-R25M	Φ25	톱체인 용 아이들러
		TP-C-SC-R25M	Φ25	TPUMF1200T-25-IW, TP-IW1221-25-RY, TP-IW1223-25-RY, TP-IW1225-25-RY
		TP-C-SC-R30M	Φ30	톱체인 용 아이들러
				TP-C12120T-IW, TP-C12404T-IW, TP-C12737T-IW, TP-IW50UNS10-30, TP-IW1221-30-RY, TP-IW1223-30-RY, TP-IW1225-30-RY
				플라스틱모듈러체인 용 아이들러
				WT-SW1500-24T30-IW, WT-SW1500-32T30-IW, WT-SW2250-16T30IW-M, WT-SW2250-18T30IW-M
		TP-C-SC-R35M	Φ35	톱체인 용 아이들러
				TP-C121646T-IW, TP-IW1221-35-RY, TP-IW1223-35-RY, TP-IW1225-35-RY
				플라스틱모듈러체인 용 아이들러
				WT-SW1500-24T35-IW, WT-SW1500-32T35-IW
		TP-C-SC-R40M	Φ40	톱체인 용 아이들러
				TP-C12122T-IW, TP-IW50UNS10-40, TP-IW1221-40-RY, TP-IW1223-40-RY, TP-IW1225-40-RY
				플라스틱모듈러체인 용 아이들러
				WT-SW1500-24T40-IW, WT-SW1500-32T40-IW, WT-SW2250-16T40IW-M, WT-SW2250-18T40IW-M

축 구멍 형상	형번		축 구멍 치수 d mm	적용 아이들러 라 스프로킷
둥근 키		TP-C-SCK-R25M	Φ25	톱체인 용 스프로킷
				TPUMF1200T-25, TP-C12053NT-SPR, TP-C12057NT-SPR, TP-C12061NT-SPR, TP-C12065NT-SPR, TP-C12069NT-SPR, TP-C12073NT-SPR, TP-C12099NT-SPR, TP-C12104NT-SPR, TP-C12109NT-SPR, TP-C12400T-SPR, TP-C12721T-SPR, TP-C213961T-SPR, TTP-21T25, TTP-23T25, TTP-25T25, TTUP-12T25
				플라스틱모듈러체인 용 스프로킷
				BT8-12T-25, BT8-18T-25, BTO8-12T25, WT-N0700-24T25, WT-SW1500-24T25, WT-SW2500-16T25, WT-SW2500-18T25, WT-SW2500-21T25
		TP-C-SCK-R30M	Φ30	톱체인 용 스프로킷
				TP-C12054NT-SPR, TP-C12058NT-SPR, TP-C12062NT-SPR, TP-C12066NT-SPR, TP-C12070NT-SPR, TP-C12074NT-SPR, TP-C12100NT-SPR, TP-C12105NT-SPR, TP-C12110NT-SPR, TP-C12115T-SPR, TP-C12711T-SPR, TP-C213959T-SPR, TP-SW30UT-15T30, TTP-21T30, TTP-23T30, TTP-25T30, TTUP-12T30
				플라스틱모듈러체인 용 스프로킷
				BTC4-24T30, BTO8-12T30, BTO8-18T30, (WT-N0700-24T30), (WT-N2700-12T30), WT-SW1500-24T30, WT-SW2250-16T30, WT-SW2500-16T30, WT-SW2500-18T30, WT-SW2500-21T30, WT-SW2510-18T30
		TP-C-SCK-R35M	Φ35	톱체인 용 스프로킷
				TP-C12067NT-SPR, TP-C12075NT-SPR, TP-C12101NT-SPR, TP-C12106NT-SPR, TP-C12111NT-SPR, TP-C12401T-SPR, TTP-21T35, TTP-23T35, TTP-25T35, TTUP-12T35, TP-C12071NT-SPR, TP-C12055NT-SPR, TP-C12059NT-SPR, TP-C12063NT-SPR
				플라스틱모듈러체인 용 스프로킷
				WT-SW1500-24T35, WT-SW2500-16T35, WT-SW2500-18T35, WT-SW2500-21T35
		TP-C-SCK-R40M	Φ40	톱체인 용 스프로킷
				TP-C12056NT-SPR, TP-C12060NT-SPR, TP-C12064NT-SPR, TP-C12068NT-SPR, TP-C12072NT-SPR, TP-C12076NT-SPR, TP-C12102NT-SPR, TP-C12107NT-SPR, TP-C12112NT-SPR, TP-C12117T-SPR, TP-C12295T-SPR, TP-C12402T-SPR, TTP-21T40, TTP-23T40, TTP-25T40, TTUP-12T40
				플라스틱모듈러체인 용 스프로킷
				WT-N2520-18T40, BTO8-18T40, WT-N2700-12T40, WT-SW1500-24T40, WT-SW2250-16T40, WT-SW2500-16T40, WT-SW2500-18T40, WT-SW2500-21T40, WT-SW2510-18T40

축 구멍 형상	형번		축 구멍 치수 d mm	적용 아이들러 라 스프로킷

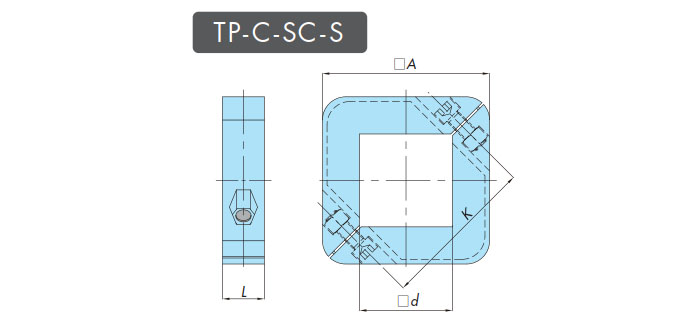

사각형		TP-C-SC-S40M	□40	플라스틱모듈러체인 용 스프로킷
		TP-C-SC-S40M	□40	BT6-24T-40S, BT8-18T-40S, (WT-N2520-18T40S), (WT-N2700-12T40S), (WT-N2700-18T40S), (WT-N3100-16T40S), (WT-N3100-18T40S), (WT-SW1500-24T40S), WT-SW1500-32T40S, WT-SW1500-33T40S, WT-SW1900-25T40S, WT-SW2250-16T40S, (WT-SW2510-18T40S), WT-SW2700-28T40S
		TP-C-SC-S60M	□60	플라스틱모듈러체인 용 스프로킷
		TP-C-SC-S60M	□60	(BT16-16T-60S), (WT-N2520-18T60S), (WT-N2700-18T60S), (WT-N3100-16T60S), (WT-N3100-18T60S), (WT-SW1500-32T60S), (WT-SW1900-25T60S), WT-SW2700-28T60S

・() 부착의 형번에 대해서는, 허브 지름보다 세트 칼라 외경이 크기 때문에, 아이들러 및 스프로킷 주변의 레일 등, 컨베이어 구조물과의 간섭을 확인해 주십시오.

・본항에 미게재의 아이들러 및 스프로킷에 대해서는, 세트 칼라가 체인에 간섭하기 위해 사용할 수 없습니다.

형번 표시 예

TP-C	-	SC	K	-	R	30M
\| 톱체인 구성요소		\| 세트 컬러	\| 키 홈 K: 키홈 있음 기호 없음: 키 홈 없음		\| 축 구멍 형상 R: 둥근 구멍 S: 뿔 구멍	\| 축 구멍 치수 30M: 30mm
