플라스틱 레일

제품 상세 정보에
2026년 7월부터 일부의 형번으로 사양 변경 또는 판매 종료를 예정하고 있습니다.
자세한 것은 이쪽으로부터 확인해 주세요.
  • 플라스틱모듈러체인 / 톱체인 주행을 지원하는 플라스틱 레일
  • 초고분자량 폴리에틸렌제의 범용 타입, 마찰 감소 / 마모 방지 플라스틱제, 드라이 조건하 전용 타입 등 풍부한 품종을 갖추고 있습니다.

  • 용도

    재료에 초고분자량 폴리에틸렌(UHMWPE)을 사용하여 뛰어난 미끄럼 특성, 내마모성을 발휘합니다.

    풍부한 품종을 갖추고 있으며 일반적으로 널리 레일에 사용되고 있습니다.

  • 사용 이미지

    체인 주행 레일로

    플라스틱 레일

    [클릭으로 확대]

    반송물의 사이드 가이드 레일 로서

    플라스틱 레일

    [클릭으로 확대]

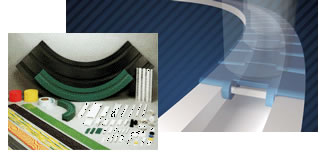

초고 분자량 폴리에틸렌 (UHMW-PE)

초고 분자량 폴리에틸렌

접동성, 내마모성, 내약품성, 내충격성, 비흡수성 등 뛰어난 특성을 가지며, 레일이나 라이닝을 비롯해 산업기기의 부품에 폭넓게 사용되고 있습니다.

시트, 둥근 막대, 레일 등 풍부한 사이즈를 갖추고 있으며, 또한 요구에 따라 가공품과 성형품도 제작하고 있습니다.

플라스틱 레일 사양

범용 용도

P 플라스틱 레일: 기호 = P

  • ・종래부터 범용품으로서 사용되고 있는 초고분자량 폴리에틸렌(UHMWPE)제의 플라스틱제 레일입니다.
  • ・스테인리스 체인과의 사용을 추천합니다. 플라스틱 체인과 함께 사용하는 경우 습식 조건에서 사용하는 것이 좋습니다.
    (건조 조건 하에서는 마모 분말의 발생이 많아질 가능성이 있습니다.)
  • ・사용 온도 범위：-20～60℃
  • ・증기가 걸리는 분위기에서는 사용하지 마십시오.

마모분의 발생을 억제하고 싶은 경우

M 플라스틱 레일: 기호 = M

  • ・드라이 조건하 전용의 플라스틱제 레일입니다. 특히 마모 분말의 발생으로 곤란한 경우에 추천합니다.
  • ・사용 온도 범위：-20～80℃
  • ・습식 조건에서는 사용하지 마십시오.

PLF 플라스틱 레일: 기호 = PLF 낮은 마찰 내마모 사양

  • ・종래의 플라스틱 레일 보다 동마찰 계수를 저감할 수 있으므로, 드라이 분위기에서의 마모분의 발생을 억제합니다.
  • ・식품 위생법(후생성 고시 제370호) 적합한 재료를 사용하고 있습니다.

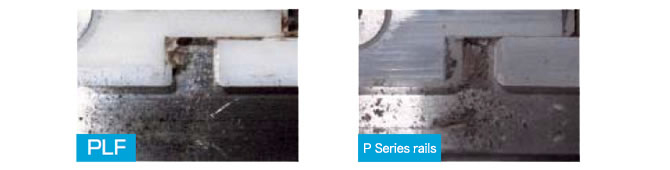

사내 테스트에서 마모 분말 발생 사진

500시간 경과시의 마찰 비교

500시간 경과시의 마찰 비교

저마찰 내마모 사양PLF 동마찰 계수/마모량 비교

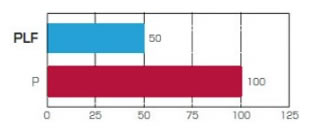

500시간 운전 후 동마찰계수 비교

500시간 운전 후 동마찰계수 비교

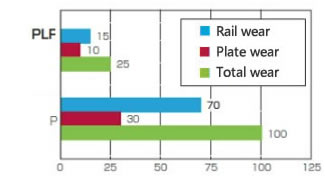

500시간 운전 후 마모량 비교

500시간 운전 후 마모량 비교

[동마찰계수와 마모량의 사내 테스트 조건]

체인=TTP826-LFB, 체인 속도=60m/min, 분위기=드라이, 상온 P레일의 값을 100으로 하고 있습니다.

※적재 하중=10kg(마모량 비교 그래프)

플라스틱 레일 목록

※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.

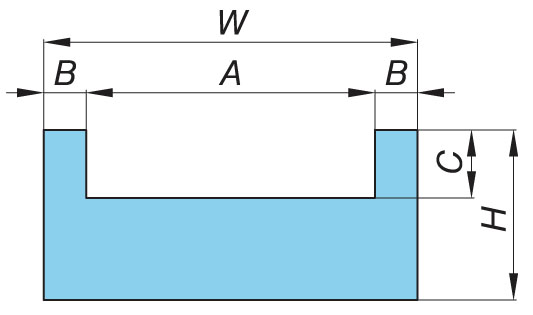

압출 레일

적용 시리즈 이름
(클릭으로 목록을
표시합니다. )		 적용 체인 형식
플라스틱모듈러체인 / 톱체인 / 플라스틱블록체인 플라스틱모듈러체인 / 톱체인 / 플라스틱블록체인


레일 형번  길이
mm
FA형 PR-FA-□ 3

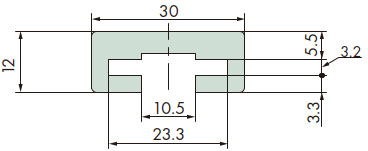

K형 PR-K-□ 3

주행 레일

적용 시리즈 이름
(클릭으로 목록을
표시합니다. )		 적용 체인 형식
플라스틱모듈러체인 / 톱체인 / 플라스틱블록체인 플라스틱모듈러체인 / 톱체인 / 플라스틱블록체인


레일 재질 기호 형번  두께
mm		 폭
mm
본체 엔드 플레이트
PR-PH형 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR형 M PR520-M PRE520-M 5 20

본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다.
특수한 환경・사용 조건으로 사용되는 경우는 당사에 문의해 주십시오.

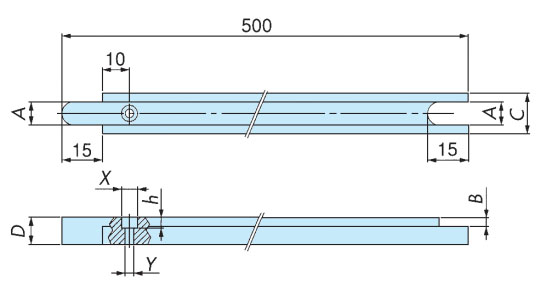

플라스틱롤러 테이블 RT형 RT-SS

형번 재질 기호 용도
PR-RT□00-P P 1열용

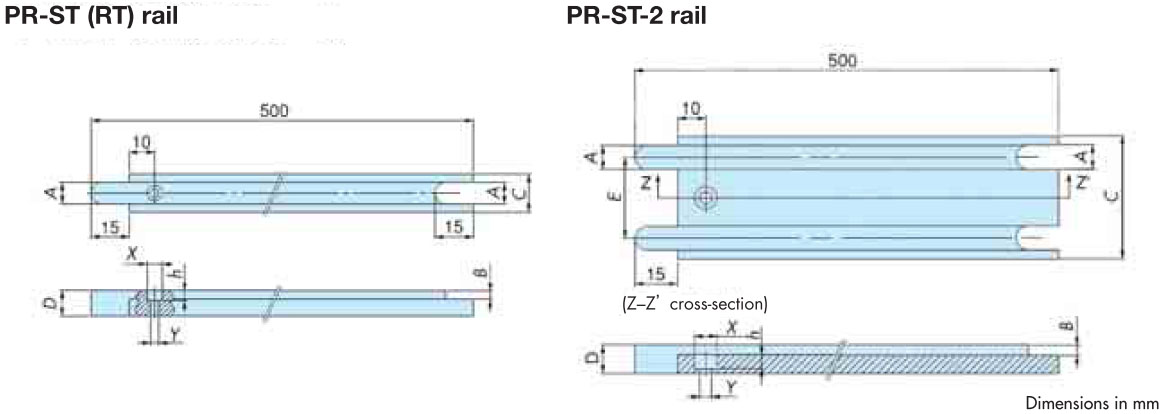

플라스틱롤러 테이블 ST형 ST-NP, ST-SS

형번 재질 기호 용도
PR-ST□00-P P 1열용
PR-ST□00-P-2 다열 중간용
플라스틱블록체인 RSP60/RSP40-T-CU형 RSP40-T-CU, RSP60, RSP60P

형번  길이
m
PR-RSP60-□-2M 2
플라스틱블록체인 RSP80형 RSP80

형번  길이
m
PR-RSP80-□-2M 2

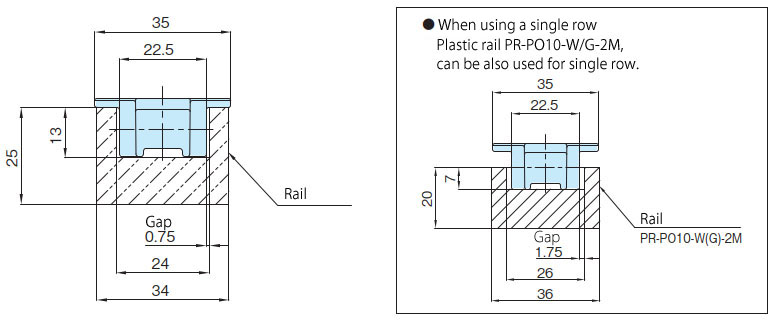

플라스틱블록체인 RSP50-SL350형 RSP50-SL350

형번  두께
mm		 폭
mm
PR-RSP50-SL350 25 2000

착용 테이프

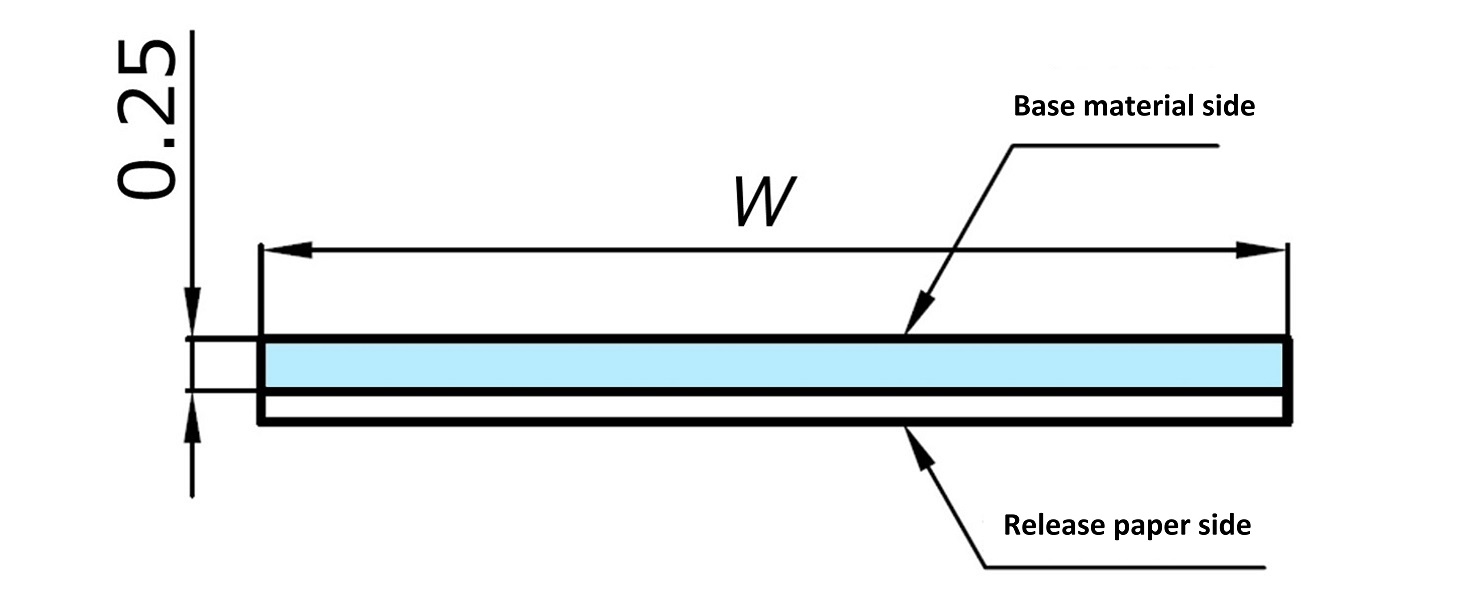

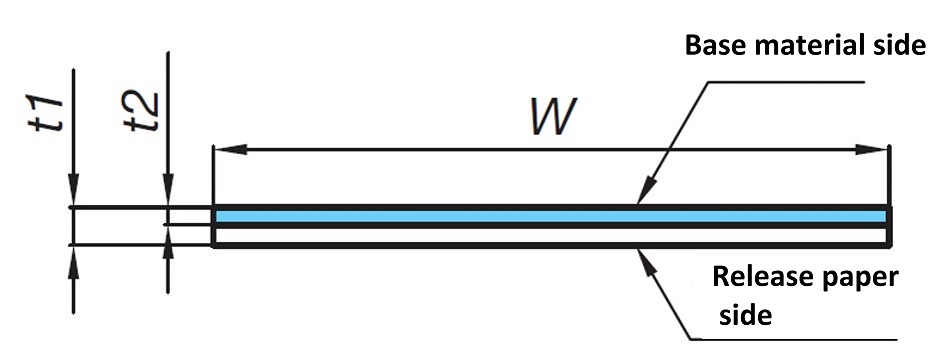

웨어 테이프 도면 웨어 테이프 상세

형번  재질 기호 한 권의 길이
m		 사용온도범위(실온)
℃
PR-WT□□□-20M 10-100 20 1～30

형번  재질 기호 한 권의 길이
m		 사용온도범위(실온)
℃
PR-WT□□□-PLF-50M PLF 50 1～30

형번 표시 예

PR-PH 5 20 W
|
모델		 |
레일 판 두께 mm		 |
레일 폭 mm		 |
재질 등급
W: 10-100
