플라스틱 톱 체인 TPUSR형 전용 코너 디스크
- 플라스틱 톱 체인 TPUSR550형/TPUSR826형용 코너 디스크
-
용도
TPUSR형용 코너 디스크입니다.
최소 횡방향 반경(R=150mm)으로 곡선 배치되는 경우에는 코너 디스크의 사용을 권장합니다.
장력 부하 저감, 마모 저감 효과를 기대할 수 있는 것 외에 맥동의 발생을 억제합니다.
플라스틱 톱 체인 TPUSR550형용/TPUSR826형용 코너 디스크 일람
| 타입 | - | |||
|---|---|---|---|---|
| 용도 | 반송측 | 리턴측 | 반송측 | 리턴측 |
| 형번 | TPUSR550-CD-R150C | TPUSR550-CD-R150R | TPUSR826-CD-R150C | TPUSR826-CD-R150R |
| 적용 체인 형식 | TPUSR550, TPUSR550P | TPUSR826, TPUSR826P | ||
| 적용 체인 피치 mm | 31.75 | |||
| 적용 스프로킷 형식 | - | |||
| 적용 가이드 플랜지 | - | |||
| 적용 허브 | - | |||
| 모양 | |
|||
| 본체 재질 | 초고 분자량 폴리에틸렌 | |||
| 재질 등급 | - | |||
| 본체 외관색 | 화이트 | 그린 | ||
| 노브 외관색 | - | |||
| 베어링 재질 | - | |||
| 씰링 재질 | - | |||
| 구조 | - | |||
| 접시 작은 나사 | 스테인리스 | |||
| 볼트·너트 재질 | - | |||
| 잇수 | - | |||
| 작용 잇수 | - | |||
| 축 구멍 형상 | - | |||
| 축 구멍 치수 mm | - | |||
| 파일럿 홀 mm | - | |||
| 최대축 홀 직경 mm | - | |||
| 폭 mm | - | |||
| 길이 mm | - | |||
| 체인 횡방향 반경 R mm | 150 | |||

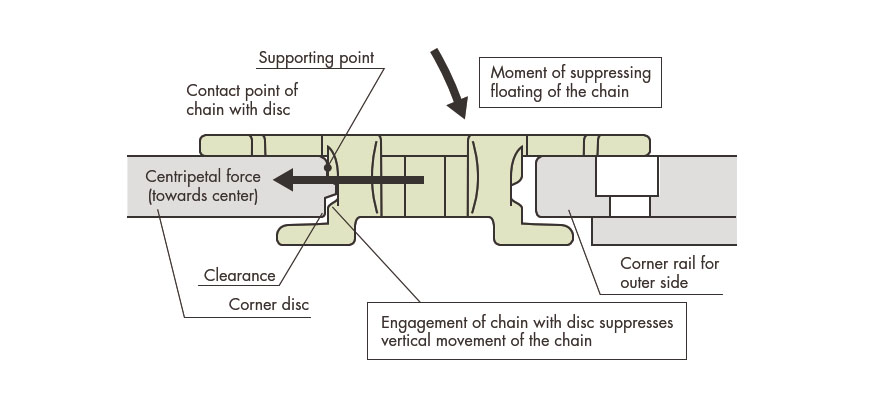

부상 방지기구
형번 표시 예
| TPUSR826 | - | CD | - | R150 | R |
| | 모델 |
| 약식 기호 CD: 코너 디스크 |
| 체인 횡방향 반경 |
| R: 리턴측 측용 |
