제품 가이드 부품 트레이 서포터/픽싱 와셔
- 트레이 서포터/픽싱 와셔
- 트레이 설치에 사용하십시오.
-
용도
드레인 빵이나 물받이 등 트레이의 설치에 사용하실 수 있습니다.
전용 픽싱 와셔 (M10 볼트 용)와 함께 사용하십시오.
-
사용 이미지
[클릭으로 확대]
[클릭으로 확대]
[클릭으로 확대]
트레이 서포터/픽싱 와셔 일람
트레이 서포터
| 형번 | TP-C13250T-TS | TP-C13255T-TS |
|---|---|---|
| 타입 | 커브 | 스트레이트 |
| 적용 조정 헤드 형번 | - | |
| 핀 직경 mm | - | |
| 모양 |  |
 |
| 재질 | - | |
| 헤드 재질 | - | |
| 헤드 외관색 | - | |
| 헤드 이외의 재질 | - | |
| 바디 재질 | 폴리아미드 | |
| 바디 외관 색 | 블랙 | |
| 엘리먼트 재질 | 스테인레스 스틸 | |
| 플레이트 재질 | - | |
| 플레이트 외관색 | - | |
| 와셔 재질 | - | |
| MB 상당품 | MB226-62071-TS | MB226-61767-TS |
픽싱 와셔
| 형번 | TP-C13252T-MP |
|---|---|
| 타입 | - |
| 적용 조정 헤드 형번 | - |
| 핀 직경 mm | - |
| 모양 |  |
| 재질 | - |
| 헤드 재질 | - |
| 헤드 외관색 | - |
| 헤드 이외의 재질 | - |
| 바디 재질 | - |
| 바디 외관 색 | - |
| 엘리먼트 재질 | - |
| 플레이트 재질 | 폴리아미드 |
| 플레이트 외관색 | 블랙 |
| 와셔 재질 | 스테인레스 스틸 |
| MB 상당품 | MB338-67325-MP |

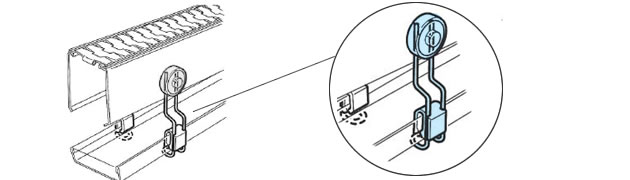

트레이 서포터 설치 예
트레이 서포터, M10 볼트와 맞추어 픽싱 와셔를 설치해 주십시오.
