제품 가이드 부품 가이드 레일 /롤러 모듈 사이드 가이드
- 가이드 레일 /롤러 모듈 사이드 가이드
- 사이드 가이드로서, 반송물의 전도 방지, 상처 부착을 저감합니다.
- 어큐뮬레이트가 많은 장소에서의 가이드에 최적인 롤러 모듈 사이드 가이드(곡선용)도
라인업하고 있습니다. - 롤러부의 구름에 의해 반송물의 상처 부착을 저감합니다.
-
용도
가이드 레일:
반송물의 넘어짐 방지, 상처 부착을 저감합니다.롤러 모듈 사이드 가이드:
어큐뮬레이트가 많은 장소, 곡선 반송부의 가이드로서 최적입니다. -
사용 이미지
■ 가이드 레일
[클릭으로 확대]
[클릭으로 확대]
제품 가이드 파트의 일람이나 조합은 하기 제품 가이드 파트 조합 일람표에서 확인해 주십시오.
가이드 레일 /롤러 모듈 사이드 가이드의 채용 예

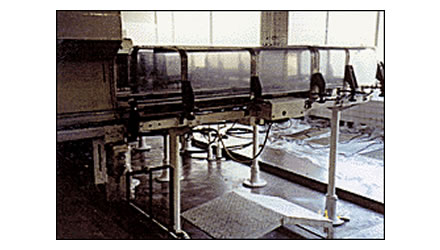

채용 예 1
채용 부품
- · 가이드 레일 클램프
- ・ 가이드 레일 피팅
- · 가이드 레일
채용의 포인트 메리트
- ・타사의 가이드 레일 에도 사용 가능
- ・측면이나 바닥면 모두 설치 가능
- ・상하의 조정도 간단

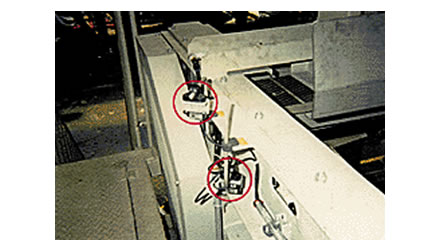

채용 예 2
채용 부품
- ・T형 클램프
- ・ 가이드 레일 피팅
- · 가이드 레일
채용의 포인트 메리트
- ・컨베이어의 측면에 유효 이용 가능

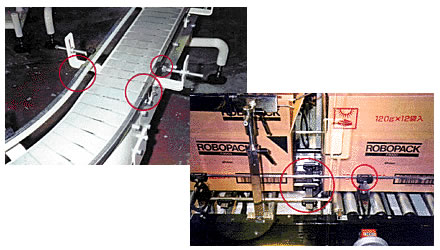

채용 예 3
채용 부품
- · 가이드 레일
- ・가이드 브라켓
채용의 포인트 메리트
- · 가이드 브래킷과 함께 사용하면 가이드 조정 가능.
- ・가이드 브라켓을 아래쪽으로 설치. 커버를 열지 않고 가이드 조정 가능.

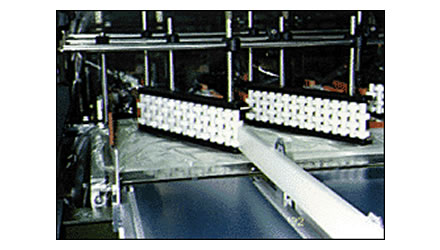

채용 예 4
채용 부품
- ・롤러 모듈 사이드 가이드
채용의 포인트 메리트
- ・집합부에 있어서의 반송물의 상처 부착 방지.
가이드 레일 /롤러 모듈 사이드 가이드 일람
가이드 레일
| 형번 | TP-C19S00130-3MT-GR | TP-C19S00165-3MT-GR | TP-C19050LT-GR |
|---|---|---|---|
| 모양 |  |
 |
 |
| 가이드 레일 재질 | 초고 분자량 폴리에틸렌 | ||
| 가이드 레일 외관 색 | 화이트 | 블랙 | |
| 프레임 재질 | 스테인레스 스틸 | - | |
| 프레임 외관 색 | - | ||
| 롤러 재질 | - | ||
| 롤러 외관 색 | - | ||
| 핀 재질 | - | ||
| 핀 외관 색 | - | ||
| 리테이너 재질 | - | ||
| 리테이너 외관색 | - | ||
| 채널 재질 | - | ||
| 채널 외관 색상 | - | ||
| MB 상당품 | MB317-69072-GR | MB273-66791-GR | MB296-68811-GR |
롤러 모듈 사이드 가이드 (곡선 타입)
| 형번 | TP-C16801KT-ARG |
|---|---|
| 모양 |  |
| 가이드 레일 재질 | - |
| 가이드 레일 외관 색 | - |
| 프레임 재질 | 강화 폴리아미드 |
| 프레임 외관 색 | 블랙 |
| 롤러 재질 | 폴리아세탈 |
| 롤러 외관 색 | 화이트 |
| 핀 재질 | 폴리아세탈 |
| 핀 외관 색 | 블랙 |
| 리테이너 재질 | - |
| 리테이너 외관색 | - |
| 채널 재질 | - |
| 채널 외관 색상 | - |
| MB 상당품 | MB580-603292-ARG |
