프레임 지원 부품 스레드 튜브 끝
- 스레드 튜브 끝
- 파이프에 삽입하고 유니버설 푸트와 조합하여 컨베이어 프레임의 다리로 사용하십시오.
-
용도
파이프에 삽입하고 유니버설 푸트와 조합하여 컨베이어 프레임의 다리로 사용하십시오.
-
사용 이미지
[클릭으로 확대]
스레드 튜브 엔드 설치 예
[클릭으로 확대]
프레임 서포트 파트의 일람이나 파이프별의 적용 파트 조합은 하기 파이프 사이즈별 적용 파트 조합표에서 확인해 주십시오.
특징

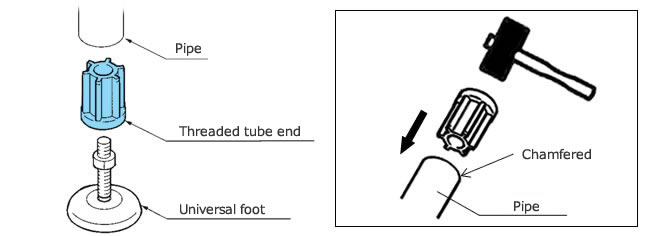

설치 용이
- ・모따기한 파이프에 박는 것만으로 설치할 수 있습니다.
용접 불필요하기 때문에 안전하고 사용하기 쉬운 부품입니다. - · 서둘러 스탠드를 만들어야 할 경우에도 시판 파이프를 사용하여 즉시 만들 수 있습니다.
주) 두께 1.65mm의 파이프를 준비해 주십시오.

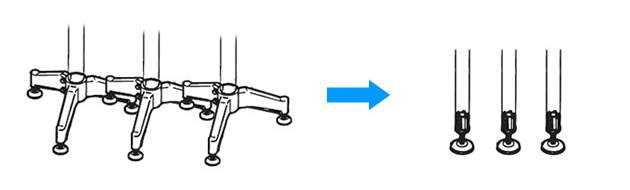

소형 및 저비용
다열 컨베이어와 같이 많은 다리로 지지할 때나 경량의 컨베이어 지지에 적합합니다. 또한 지원 기반보다 저렴한 비용입니다.
스레드 튜브 끝 목록
| 형번 | TP-C14767T-SRB | TP-C14791T-SRB |
|---|---|---|
| 타입 | - | |
| 사용 파이프 호칭 직경 mm | Φ48.6 | Φ60.5 |
| 사용 파이프 외경 mm | 1½ | 2 |
| 볼트 사이즈 | - | |
| 모양 | |
|
| 본체 재질 | 강화 폴리아미드 | |
| 본체 외관색 | 블랙 | |
| 볼트, 너트, 와셔 재질 | - | |
| 볼트 재질 | - | |
| 부시 재질 | 황동 + Ni 도금 | |
| 너트 재질 | - | |
| 풋・볼트・너트 재질 | - | |
| 미끄럼 방지 고무 패드 재질 | - | |
| 미끄럼 방지 고무 패드 외관 색 | - | |
| MB 상당품 | MB180-63081-SRB | MB180-65154-SRB |
