프레임 서포트 주요 제원

카탈로그 · 취급설명서

프레임 서포트 부품 설치 예

파이프 사이즈별 적용 부품 조합

スレッドチューブエンド (SRB)

パイプに挿入し、ユニバーサルフートと組合せれば、コンベヤフレームの脚としてご使用いただけます。


[클릭으로 확대]

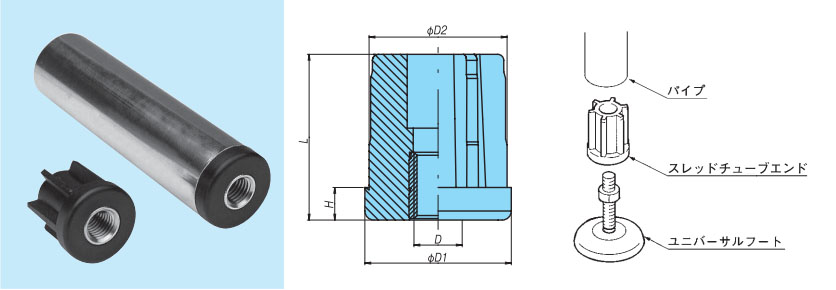

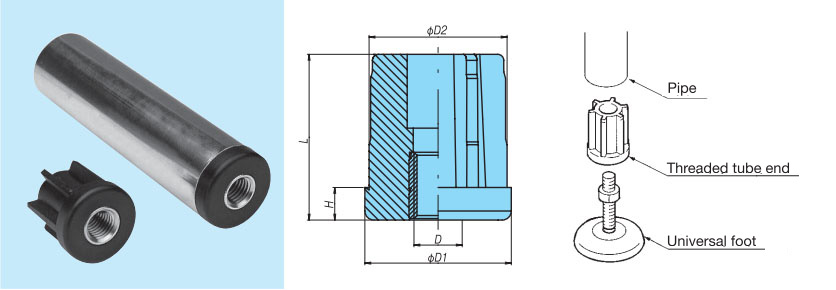

スレッドチューブエンド (SRB)
형번  재질 사용 파이프 외경
mm (호칭 직경)		 DXF
도형
데이터		 희망 가격 배달 PDF
외형도
본체 부시
TP-C14767T-SRB 폴리아미드 황동 + Ni 도금 48.6 (1½) DXF문의하십시오 문의하십시오 PDF
TP-C14791T-SRB 폴리아미드 황동 + Ni 도금 60.5 (2) DXF문의하십시오 문의하십시오 PDF
형번  D D1 D2 H L MB 상당품
TP-C14767T-SRB M16 48 45.8 10 55 MB180-63081-SRB
TP-C14791T-SRB M16 60 58 12 50 MB180-65154-SRB

노트

1.厚さ1.65mm のパイプを使用ください。
