배속체인
- 소경 롤러와 대경 롤러를 조합한 독자적인 구조로, 체인 속도의 2.5배의 고속 반송을 가능하게 한 프리 플로우 체인입니다.
- 체인 속도가 느리기 때문에 저소음으로 누산 속도가 가능합니다.
- 체인 본체(4종류)와 롤러(7종류)의 조합에 의해 용도에 맞게 선택할 수 있습니다.
- 프레임 내에 부품의 낙하를 방지하는 스냅 커버 부착도 라인업.
- 액세서리도 충실합니다.
- ※ 배속체인 과 배속체인 스냅 커버 부착은 플레이트 형상이 다릅니다.
기존의 배속체인에 스냅 커버를 추가로 설치할 수 없으므로 주의해 주십시오.
구조

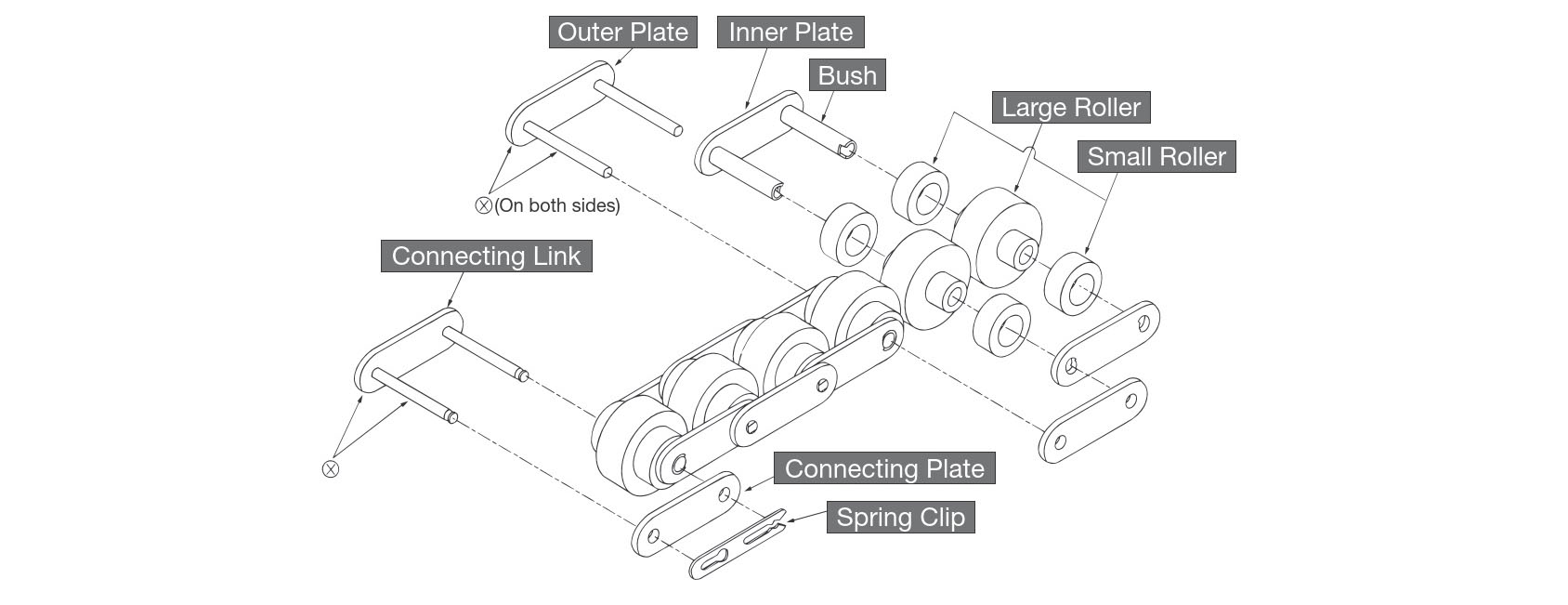

스냅 커버 없음
[클릭으로 확대]
- ・x표는 억지끼워맞춤를 나타내고 있습니다. 다른 부분은 헐거운 끼워맞춤 입니다.
- ・람다 사양의 경우
부시에는 특수 함유 소결을 채용하고 있습니다.
부시는 내부 플레이트에 압입 되어 있습니다.
핀은 특수 니켈 도금을 실시하고 있습니다.
안·외 플레이트에는 흑염 처리 실시하고 있습니다.

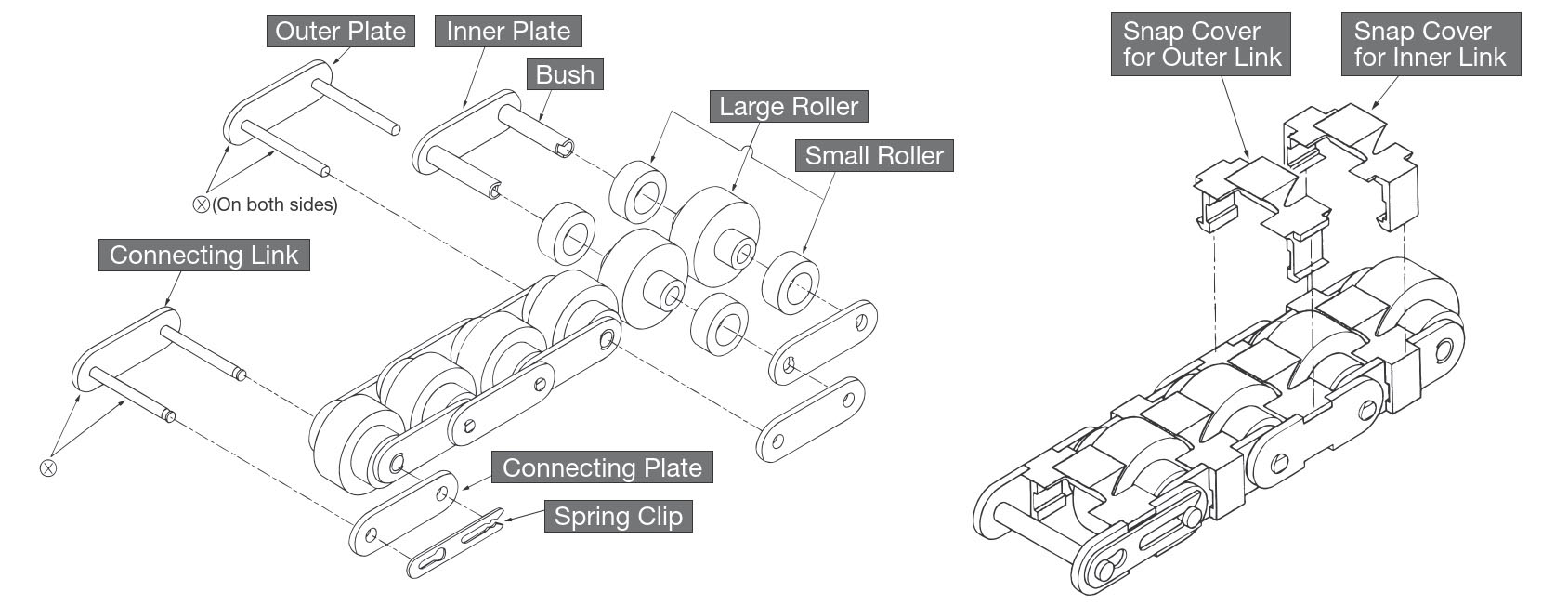

스냅 커버 포함
[클릭으로 확대]
- ・X표는 억지끼워맞춤를 나타내고 있습니다. 다른 부분은 헐거운 끼워맞춤 입니다.
- ・스냅 커버 타입의 경우, 스냅 커버 장착부의 플레이트 모양만 위 그림의 더블 플러스 체인과 다릅니다.
- ・스냅 커버는 설치・분리를 할 수 있습니다.
- ・람다 사양에 대해서는 스냅 커버 없는 구조도의 설명을 참조하십시오.
스냅 커버 부착 라인업
- ・라이트 그레이의 엔지니어링 플라스틱 제 스냅 커버를 설치함으로써, 대경 롤러와 대경 롤러 사이, 및 소경 롤러와 소경 롤러 사이의 틈새를 커버하고,
볼트・너트 등의 물림이나 낙하를 방지합니다.
각 사양에 대해
- ・표준 사양 (스냅 커버 없음, 스냅 커버 포함)
표준 사양 체인 바디는 강철로 만들어졌으며, 롤러(7가지 종류) 조합 덕분에 적용에 따라 선택할 수 있습니다. (VRPUA, VRPUB은 RF2030에만 해당됩니다) - · 람다 사양 (스냅 커버 없음 · 스냅 커버 있음)
람다 사양은 부시에 특수함유부쉬를 채용, 무급유로 장기간 사용하실 수 있습니다. - · HCP 사양 (스냅 커버 없음 · 스냅 커버 있음)
HCP 사양은 체인 본체에 경질 크롬 도금을 실시하고 롤러는 엔지니어링 플라스틱 제로 클린 룸 등 녹을 닦는 용도에 적합합니다. - · SS사양 (스냅 커버 없음 · 스냅 커버 있음)
SS사양은 체인 본체에 스테인리스제재를 채용, 롤러는 엔지니어링 플라스틱 제이므로, 내식성이 있습니다.
비자성이지만 부품 가공·조립시의 소성 변화에 의해 약간의 자성을 띠게 됩니다. 완전한 비자성을 요구하는 경우는 상담해 주십시오.
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다.
배속체인
배속체인 스냅 커버 포함
스프로킷 사양 선정시
고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.
배속체인 에는 배속체인 전용 스프로킷을 사용하십시오.
체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.
