핀기어드라이브
- 회전 구동, 직선 구동에 코스트 다운을 제안
- 핀기어드라이브 은 기어, 랙 등을 대체하는 새로운 구동 유닛입니다.
- 핀 기구의 휠·랙과 특수 치형 기어의 조합에 의해 회전·직선 구동부의 설계 자유도가 크게 넓어집니다.
- * 간편한 설치: 분할형 시스템 덕분에 설치가 간편합니다. 또한, 대략적인 설치 정밀도로도 사용 가능합니다.
- * 큰 전달 토크 : 핀 기어는 여유있는 모듈로 설계, 핀 휠 랙과의 밸런스가 좋기 때문에 큰 전달 토크를 발휘합니다.
- ＊대형 장치에의 사용이 가능：휠 타입은 세그먼트수를 늘리는 것으로, 대형 구동 장치에의 채용이 가능해집니다.
- ＊철강 업계 등의 대형 장치에 최적인 사이즈를 라인 업：대형 기어를 능가하는 비용과 접선력을 실현합니다.
카탈로그 · 취급설명서

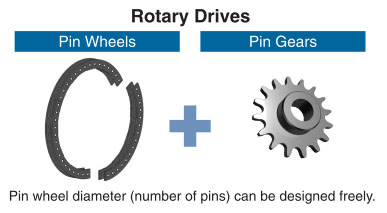

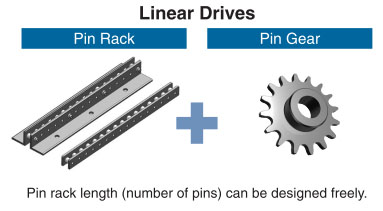

구성
핀기어드라이브유닛은 핀 기어와 맞물리는 핀 랙(또는 핀 휠)이 세트가 된 드라이브 유닛입니다.
특징
설치가 간단하고 거친 설치를 허용합니다.
- ・핀 랙・핀 휠에는, 모든 핀부에 설치용의 중공 핀(홀로우 핀)을 사용하고 있으므로, 이 구멍을 이용해 간단하게 설치 작업을 할 수 있습니다.
세분화 유닛의 조합으로 대형기에 대응할 수 있습니다.
- ・랙의 경우는, 이음면을 맞추는 것으로 유닛의 피치 간격을 유지할 수 있어 긴 직선 구동이 가능하게 됩니다.
- ・대형기용의 핀 휠은 세그먼트 조립이 되어 있으므로, 세그먼트의 조합으로 대직경의 핀 휠 대응을 할 수 있습니다.
체인 방식에 비해 전달력이 크고 사이즈 다운을 도모할 수 있습니다.
구조
핀 기어는 특수 톱니 모양을 가지며 롤러와 연속적으로 부드럽게 맞물립니다.
치부는 강도 향상·마모 강도 향상을 위해 경화 처리되고 있습니다.
핀 기어 전용 치형
핀 기어 톱니 프로파일은 대략적인 인벌류트 곡선을 기반으로 하여 핀 랙/휠과의 부드러운 맞물림을 가능하게 하며, 동시에 츠바키 고유의 톱니 프로파일을 사용하여 강도를 더욱 높였습니다.
형번 표시 예 (직선 구동의 경우)
핀 랙
| PDU050 | - | S | P | A | 080P | - | R |
| | 프레임 번호 |
｜ ｜ |
| 핀 랙 |
｜ ｜ |
| 총 핀 수 |
| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양 |
||
| | 구동 방식 S: 직선 구동 |
| 설치 방식 F: 플랫형 A: 앵글형 |
||||||
핀 기어
| PDU050 | - | S | G | B | 014T | - | R |
| | 프레임 번호 |
｜ ｜ |
| 핀 기어 |
｜ ｜ |
| 잇수 |
| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양 |
||
| | 구동 방식 S: 직선 구동 |
| 핀 기어 형식 B:편 허브형 C: 양 허브형 |
||||||
형번 표시 예 (회전 구동의 경우)
핀 휠
・전주의 경우
| PDU070 | - | G | P | F | 300P | - | R |
| | 프레임 번호 |
｜ ｜ |
| 핀 휠 |
｜ ｜ |
| 총 핀 수 |
| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양 |
||
| | 구동 방식 G: 외부 회전 구동 장치 N: 내부 회전 구동 장치 |
| 설치 방식 F: 플랫형 |
||||||
・원주의 일부(360° 미만)만의 경우
| PDU070 | - | G | P | F | 300P | 090P | - | R |
| | 프레임 번호 |
｜ ｜ |
| 핀 휠 |
｜ ｜ |
| 총 핀 수 |
| 필요한 핀 수 |
| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양 |
||
| | 구동 방식 G: 외부 회전 구동 장치 N: 내부 회전 구동 장치 |
| 설치 방식 F: 플랫형 |
|||||||
핀 기어
| PDU070 | - | G | G | C | 017T | 300P | - | R |
| | 프레임 번호 |
｜ ｜ |
| 핀 기어 |
｜ ｜ |
| 잇수 |
| 핀 휠 전체 핀 수 |
| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양 |
||
| | 구동 방식 G: 외부 회전 구동 장치 N: 내부 회전 구동 장치 |
| 핀 기어 형식 B:편 허브형 C: 양 허브형 |
|||||||
사양
타입・사양별 대응 프레임번
핀기어드라이브유닛는 각 타입이나 사양에 따라 적용 프레임 번호가 다르므로, 선택 시에는 주의해 주십시오.
| 품종 | 프레임 번호 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDU020 | PDU022 | PDU030 | PDU035 | PDU040 | PDU050 | PDU055 | PDU070 | PDU080 | PDU090 | PDU120 | PDU150 | PDU180 | PDU240 | |||
| 강철 유형 |
표준 사양 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 무전해 니켈 도금 사양 |
○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | - | ||
| 고방청 녹 사양 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○※ | ○※ | - | - | - | - | ||
| 플렉시블 타입 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
| 스테인리스 타입 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||
※PDU080이상의 프레임번호로 앵글형은 대응하고 있지 않습니다.
표준 사양 일람
스틸 타입과 플렉시블 타입과 스테인리스 타입의 3 종류가 있습니다. 사용 환경에 따라 선택하십시오.
| 프레임 번호 | 피치 mm |
허용 접선 하중 kN | ||
|---|---|---|---|---|
| 스틸 타입 | 플렉시블 타입 | 스테인리스 타입 | ||
| PDU020 | 20 | 4.7 | - | 0.8 |
| PDU022 | 22 | 7.7 | - | 1.1 |
| PDU030 | 30 | 12.8 | - | 1.9 |
| PDU035 | 35 | 19.5 | - | 2.6 |
| PDU040 | 40 | 27.3 | - | 4.1 |
| PDU050 | 50 | 31.7 | 25.3 | 5.1 |
| PDU055 | 55 | 52.9 | 37.0 | 7.0 |
| PDU070 | 70 | 60.7 | 48.5 | 9.9 |
| PDU080 | 80 | 71.5 | 57.2 | 12.0 |
| PDU090 | 90 | 98.9 | 79.1 | 16.8 |
| PDU120 | 120 | 122.5 | - | - |
| PDU150 | 150 | 240 | - | - |
| PDU180 | 180 | 347 | - | - |
| PDU240 | 240 | 525 | - | - |
| 스틸 타입・플렉시블 타입 | 스테인리스 타입 | ||
|---|---|---|---|
| 최고사용속도 | 접선 속도: 50m/min | ||
| 사용 분위기 | 실내 (비나 물이 닿지 않는 장소) | 부식 분위기 | |
| 사용온도 | ‐10℃～150℃ | ‐20℃～400℃ | |
| 재질 | 프레임 | 압연강 | 오스테나이트계 스테인리스강 |
| 부시 | 합금강 | 석출 경화계 스테인리스강 | |
| 롤러 | 합금강 | 오스테나이트계 스테인리스강 | |
| 핀 기어 | 탄소강(이끝 경화 사양) | 오스테나이트계 스테인리스강 | |
| 프레임 번호 | 백래시 mm | 중심간 거리 정밀도 mm | ||||
|---|---|---|---|---|---|---|
| 스틸 타입 | 플렉시블 타입 | 스테인리스 타입 | 스틸 타입 | 플렉시블 타입 | 스테인리스 타입 | |
| PDU020 | 0.26 ～ 0.47 | - | 0.26 ～ 0.47 | ±0.25 | - | ±0.25 |
| PDU022 | 0.32 ～ 0.57 | - | 0.32 ～ 0.57 | ±0.3 | - | ±0.3 |
| PDU030 | 0.32 ～ 0.66 | - | 0.32 ～ 0.67 | ±0.4 | - | ±0.4 |
| PDU035 | 0.33 ～ 0.88 | - | 0.33 ～ 0.88 | ±0.5 | - | ±0.5 |
| PDU040 | 0.41 ～ 0.86 | - | 0.41 ～ 0.86 | ±0.6 | - | ±0.6 |
| PDU050 | 0.53 ～ 0.98 | 0.77 ～ 1.22 | 0.53 ～ 1.08 | ±0.7 | ±1.57 | ±0.7 |
| PDU055 | 0.61 ～ 1.06 | 1.01 ～ 1.46 | 0.61 ～ 1.26 | ±0.75 | ±1.72 | ±0.75 |
| PDU070 | 0.86 ～ 1.24 | 1.36 ～ 1.74 | 0.86 ～ 1.61 | ±0.9 | ±2.02 | ±0.9 |
| PDU080 | 0.89 ～ 1.20 | 1.49 ～ 1.80 | 0.89 ～ 1.74 | ±1 | ±2.2 | ±1 |
| PDU090 | 0.97 ～ 1.42 | 1.57 ～ 2.02 | 0.97 ～ 1.92 | ±1.2 | ±2.7 | ±1.2 |
| PDU120 | 1.30 ～ 1.57 | - | - | ±1.6 | - | - |
| PDU150 | 1.63 ～ 1.96 | - | - | ±2 | - | - |
| PDU180 | 1.95 ～ 2.36 | - | - | ±2.4 | - | - |
| PDU240 | 2.60 ～ 3.14 | - | - | ±3.2 | - | - |
무전해 니켈 도금 사양
무전해 니켈 도금에 의해, 뛰어난 내마모성과 내식성을 실현한 사양을 라인 업.
이 사양은 균일 한 표면 처리로 효과적으로 코팅됩니다.
・용도예：운반기계나 공작기 등
・표준 시리즈와 허용 접선 하중은 변하지 않으므로, 표준 시리즈와 같은 사이즈로의 선정이 가능합니다.
・수주 생산품입니다.
고방청 녹 사양
특수 표면 처리로 내식성을 향상시킨 고방청 사양을 라인업.
파트마다 적절한 방청 처리를 실시하고 있으므로, 옥외・수변・해안 지역 등 엄격한 부식 환경에서 강한 방청력을 발휘합니다.
・용도 예: 입체 주차장, 대형 반송 대차, 주조 라인, 수문 등
・표준 시리즈와 허용 접선 하중은 변하지 않으므로, 표준 시리즈와 같은 사이즈로의 선정이 가능합니다.
・수주 생산품입니다.
플렉시블 타입
종래보다 중심간 거리 공차를 확대해, 핀 랙/핀 휠과 핀 기어간의 간극을 넓힌 플렉시블 타입을 라인 업.
설치 정밀도가 엄격한 장치뿐만 아니라 열팽창 등으로 운전 중에 설치 위치가 바뀔 때 효과적입니다.
・용도예：킬른 드라이어나 토목기계
・허용 접선 하중은 표준 시리즈보다 낮습니다. 선택 사항은안내 책자를 참조하십시오.
・수주 생산품입니다.
특수 백래시 사양 (표준 허용 접선 하중과 다릅니다)
・ 대 백래시 사양
백래시를 크게 함으로써 쉽게 설치가 가능합니다.
・ 소형 백래시 사양
백래시를 줄일 수 있습니다. (표준 백래시의 2/3 대응 프레임 번호: PDU020~PDU120)
윤활
운전 전에는 모든 롤러 외주면에 극압계 그리스를 도포해 주십시오. 핀 휠 또는 핀 랙의 롤러 내면에는 미리 윤활용 그리스를 도포하고 있습니다.
수중 사용 등 윤활용 그리스를 사용할 수 없는 분위기, 130℃ 이상의 고온 분위기에서 사용하는 경우는 별도 상담해 주십시오.
설치 방법
핀 휠, 핀 랙 플랫 모양
중공 핀을 사용하고 있기 때문에,이 구멍을 이용하여 측면을 상대 장치에 볼트로 고정할 수 있습니다.
설치시 볼록부가 있는 면에 스토퍼 또는 가이드를 설치하여 위치결정을 할 수 있습니다.
핀 랙 각형
앵글형 직선 랙은 볼트 체결용 구멍을 사용하여 다리면을 상대 장치에 고정할 수 있습니다.
자세한 정보
핀 휠, 핀 랙, 핀 기어에 대한 자세한 정보는 아래 링크를 참조하십시오.
