핀기어드라이브 ^​ 이란?

기어나 랙 앤 피니언과 같은 기능을 가지고 핀 기구의 휠 랙과 전용 기어의 조합에 의해 회전을 직선 운동으로, 또는 회전을 다른 회전 운동으로 바꾸는 전동 부품입니다. 다양한 장치에 납품 실적이 있습니다.

특징

• ・세그먼트 방식을 채용하여 설치 작업이 간단
• ・핀 기어는 여유 있는 모듈로 설계, 핀 휠/핀 랙과의 밸런스의 장점으로부터 큰 전달 토크를 발휘
• ・용도에 맞춘 와이드 바리에이션

제품정보 에는 표준 치수가 기재되어 있습니다. 그 외 치수도 검토할 수 있으므로, 고객의 요망을 들려 주세요.

핀기어드라이브 ^​ 구조

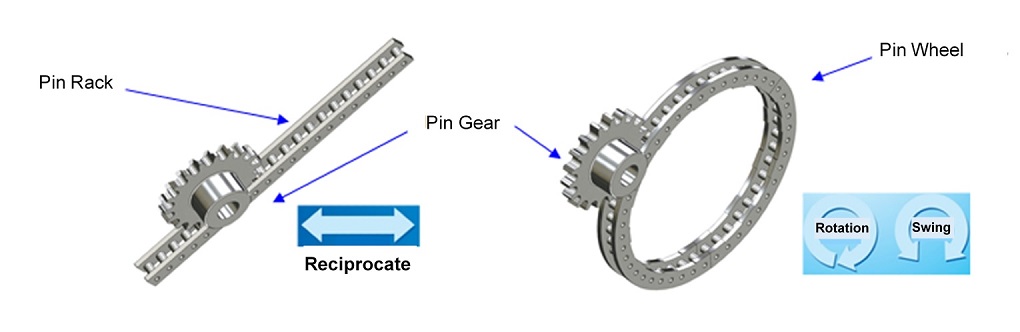

핀 랙 또는 핀 휠과 핀 기어로 장치를 구성합니다.

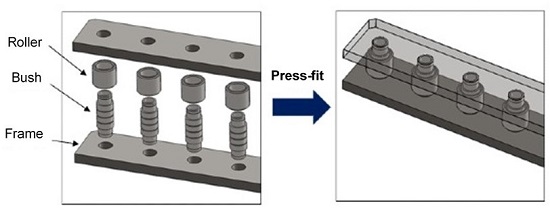

핀 랙 핀 휠의 기본 구조는 체인과 거의 동일하며, 임의 형상의 프레임에 부시를 압입 하고 롤러를 넣고 있습니다.

<참고> 체인 구조

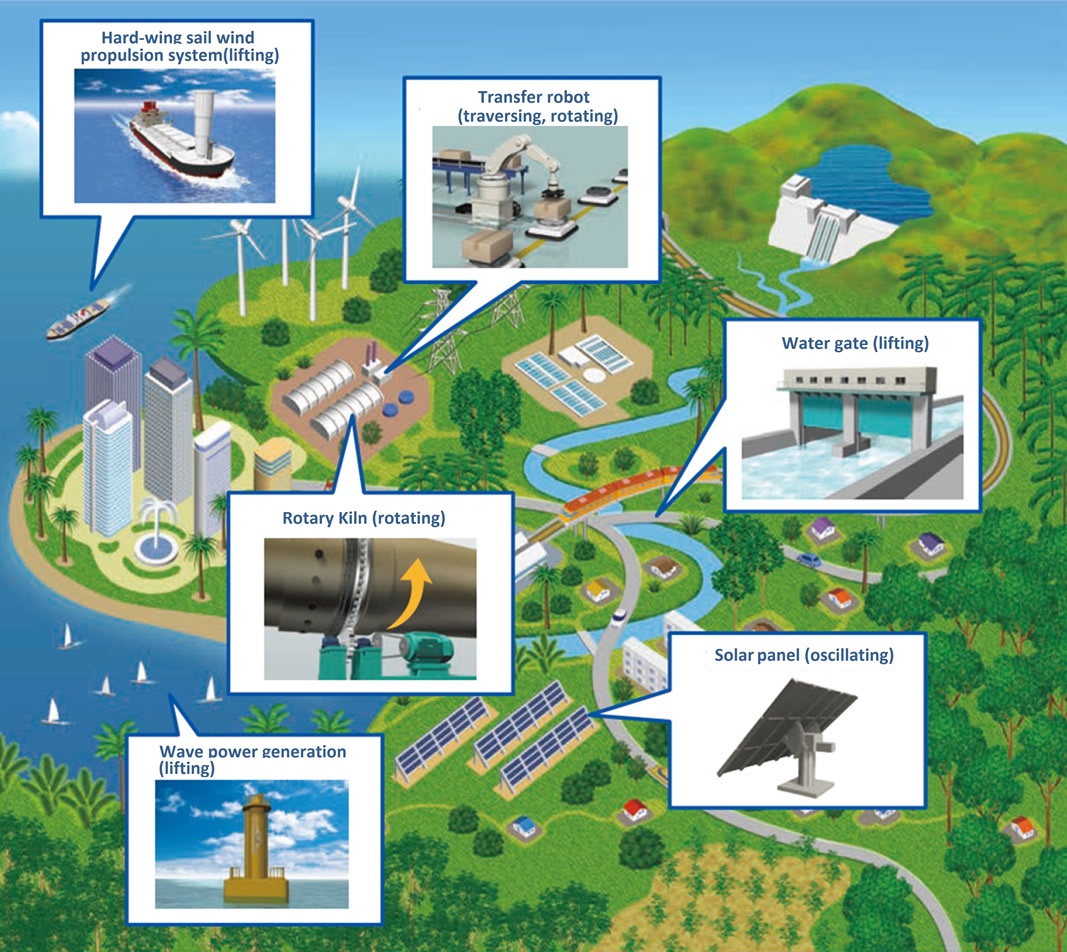

핀기어드라이브 ^​의 적용 사례

핀기어드라이브유닛은 폭넓은 라인업으로 다양한 용도로 활약하고 있습니다.

그 외의 적용 사례는 이쪽

핀기어드라이브유닛이 제공할 수 있는 움직임

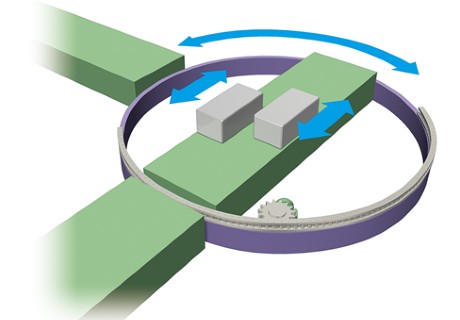

・선회시킨다

적용 사례:
턴테이블

포인트:
세그먼트 방식으로 대경 레이아웃에서도 대응 가능
테이블 직경 10m 이상의 채용 실적이 있습니다.

소용돌이

· 회전

적용 사례:
로타리 킬른

포인트:
대형 기어에 비해 설치가 용이
장치측에서 진원이 나오기 어려운 경우에도 효과적

회전

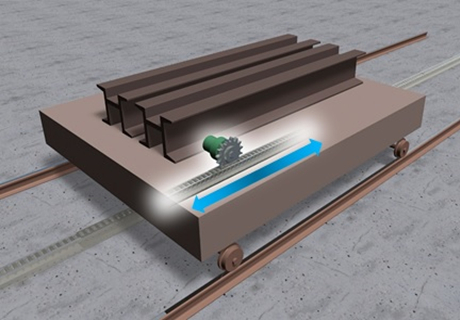

・직진・왕복시킨다

적용 사례:
반송 대차

포인트:
다양한 레이아웃에 대응 가능
직선에서 곡선으로의 환승이 부드럽게

직선+곡선

용도에 맞춘 사양을 라인업

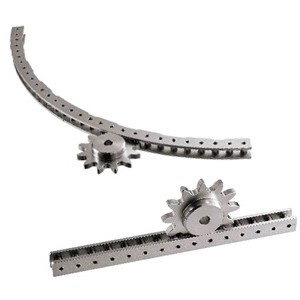

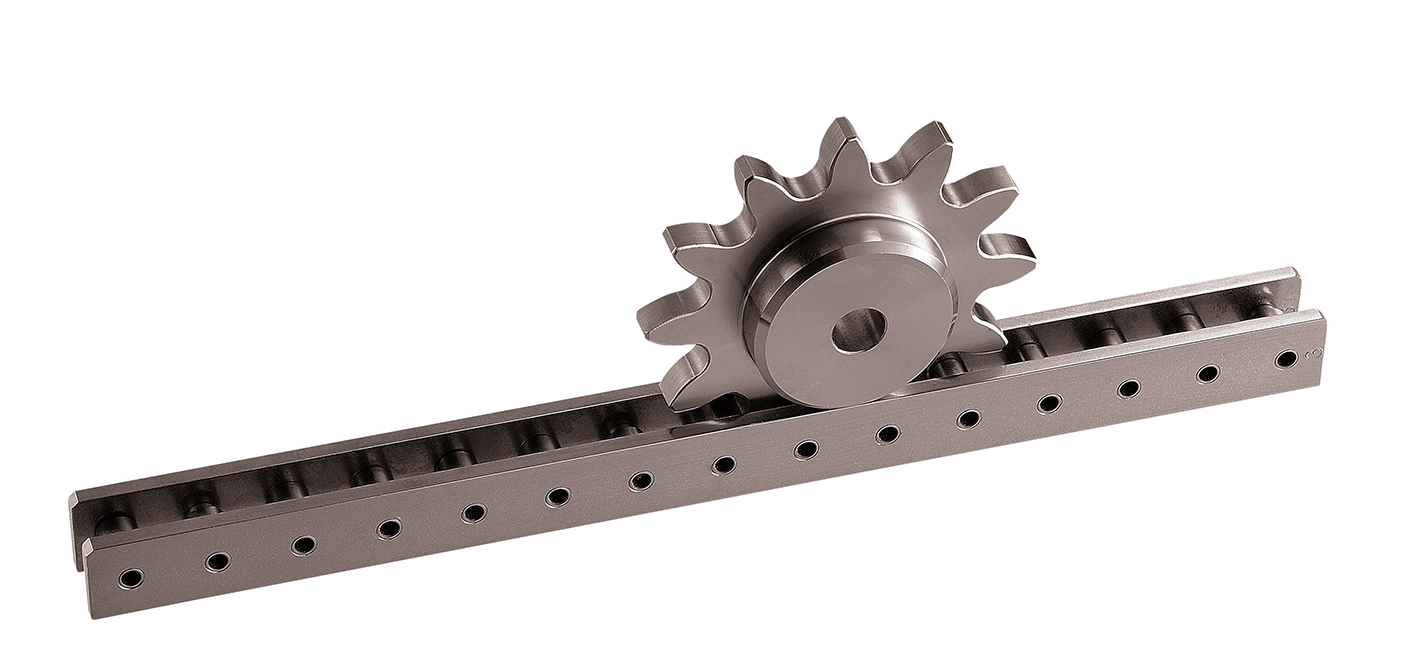

타입・사양	스틸 타입 표준 사양	스틸 타입 무전해 니켈 도금 사양	스틸 타입 고방청 녹 사양	플렉시블 타입	스테인리스 타입 표준 사양	특수 사양
추천	범용으로 사용 가능	방청 성능이 요구되는 표준 환경	습한 환경	설치가 어렵다	부식 분위기	다양한 용도

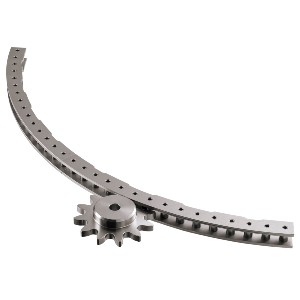

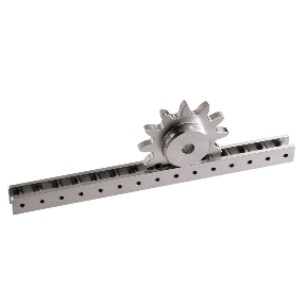

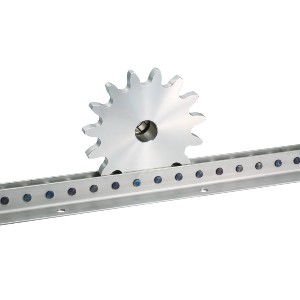

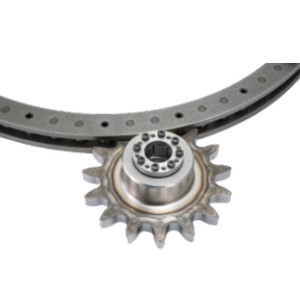

특징	모든 프레임 번호를 지원하는 가장 일반적인 유형	균일한 표면 처리에 의해 안정된 내식성을 실현해, 표준적인 사용 환경에서 뛰어난 방청 성능을 발휘.	표준 사양과 허용 접선 하중은 동등하고, 특수 표면 처리에 의해 내식성을 향상시킨 사양. 옥외・수변・해안 지역 등 엄격한 부식 환경에서 강한 방청력을 발휘.	스틸 타입보다 중심간 거리 정밀도의 허용치를 넓힌 타입. 열팽창이 있는 설비로 운전중에 설치 위치가 바뀔 때에도 효과적.	물, 산성, 알칼리성 등 부식 분위기에서 사용하기에 적합한 타입. -20℃~400℃의 온도 범위에서 사용 가능.	표면 처리 사양, 록 핀 기어 사양, 작은 백래시 사양 등 대응 가능. 당사에 문의하십시오.
