카탈로그 · 취급설명서

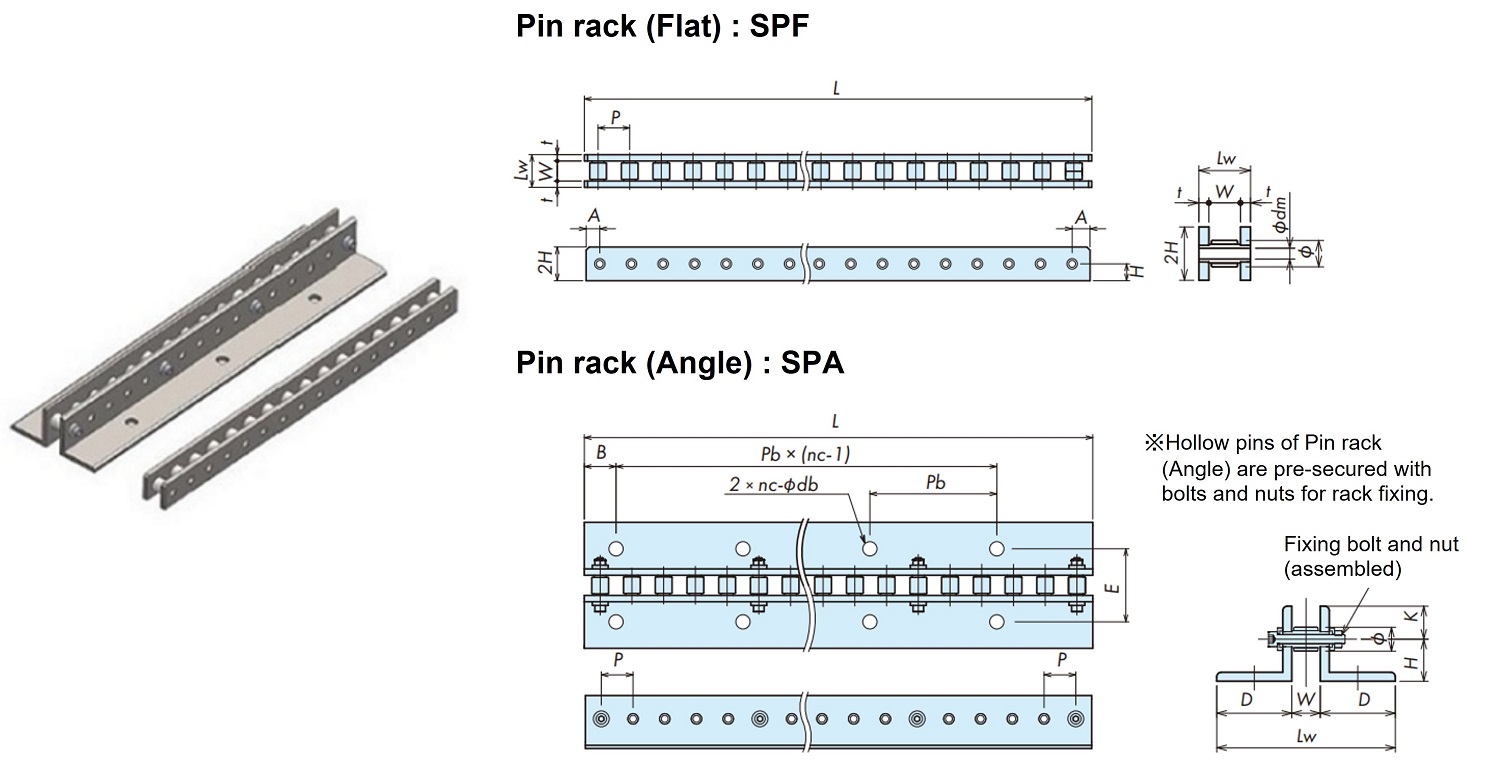

핀 랙 품종과 사양

주)
1. 취급이 용이한 길이의 세그먼트를 정척으로 하고, 그 핀수를 표준 핀수로 설정하고 있습니다.
또한 제작 가능한 최소 길이와 최소 핀 수를 설정하고 있습니다.
2. 전체 핀 수가 표준 핀 수를 초과하는 경우는 표준 핀 수와 정척 미만 핀 수 (최소 핀 수 이상)로 구성합니다.
3. 설치 볼트는 부속되어 있지 않습니다.

형번 표시 예

PDU050	-	S	P	A	080P	-	R
\| 프레임 번호		｜｜	\| 핀 랙	｜｜	\| 총 핀 수		\| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양
		\| 구동 방식 S: 직선 구동		\| 설치 방식 F: 플랫형 A: 앵글형

플랫형 사양표

프레임 번호	피치 P mm	정척 L mm	표준 핀 수 NT	판 두께 t mm	핀 위치 A mm	내부 폭 W mm	전폭 Lw mm	전체 높이 2H mm	볼트 구멍 직경 Φdm	설치 볼트 사이즈	정척 질량 kg	최소 길이 mm	최소 핀 수	DXF 데이터 3DCAD 데이터
PDU020	20	800	40	4.5 （S:5）	10	12	21 （S:22）	22	4.5	M4	1.4 （S:1.5）	160	8	DXF・3DCAD
PDU022	22	792	36	4.5 （S:5）	11	16	25 （S:26）	25	4.5	M4	1.7 （S:1.9）	286	13	DXF・3DCAD
PDU030	30	780	26	6	15	19	31	32	6.5	M6	2.8 （S:2.8）	300	10	DXF・3DCAD
PDU035	35	770	22	9 （S:6）	17.5	22	40 （S:34）	38	8.8	M8	4.7 （S:3.4）	280	8	DXF・3DCAD
PDU040	40	800	20	9 （S:8）	20	28	46 （S:44）	45	10.8	M10	6 （S:5.5）	280	7	DXF・3DCAD
PDU050	50	1000	20	12 （S:9）	25	28	52 （S:46）	65	12.8	M12	13.2 （S:10.3）	300	6	DXF・3DCAD
PDU055	55	990	18	12 （S:9）	27.5	36	60 （S:54）	65	12.8	M12	14 （S:11.2）	495	9	DXF・3DCAD
PDU070	70	980	14	16 （S:10）	35	40	72 （S:60）	75	17	M16	20.6 （S:14.3）	420	6	DXF・3DCAD
PDU080	80	960	12	16 （S:12）	40	42	74 （S:66）	90	17	M16	24.6 （S:19.6）	560	7	DXF・3DCAD
PDU090	90	990	11	19 （S:12）	45	52	90 （S:76）	100	22	M20	33.9 （S:24）	540	6	DXF・3DCAD
PDU120	120	960	8	22	60	68	112	150	32	M30	56.6	480	4	DXF・3DCAD
PDU150	150	1200	8	22	75	94	138	150	39	M36	82.5	900	6	DXF・3DCAD
PDU180	180	1260	7	30	90	112	172	200	45	M42	148.6	1080	6	DXF・3DCAD
PDU240	240	1200	5	38	120	150	226	250	52	M48	235.6	1200	5	DXF・3DCAD

※표 중의 S는 스테인리스 타입의 치수・질량입니다.
※PDU070이상의 프레임번호의 스테인리스 타입은 플랫형만의 대응입니다.
※PDU120 이상의 프레임 번호는 스틸 타입만 대응합니다.

이 페이지 위로 돌아가기

앵글형 사양표

프레임 번호	피치 P mm	정척 L mm	표준 핀 수 NT	내부 폭 W mm	전폭 Lw mm	앤 글루 다리 폭 D mm	마음 높이		장착 구멍 위치 E mm	끝면 B mm	장착 구멍 피치 Pb mm	설치 구멍 사이 거리 Pb X (nc-1) mm	설치 구멍 수 (한쪽) nc	설치 구멍 직경 Φdb mm	설치 볼트 사이즈	정척 질량 kg	최소 길이 mm	최소 핀 수
프레임 번호	피치 P mm	정척 L mm	표준 핀 수 NT	내부 폭 W mm	전폭 Lw mm	앤 글루 다리 폭 D mm	H mm	K mm	장착 구멍 위치 E mm	끝면 B mm	장착 구멍 피치 Pb mm	설치 구멍 사이 거리 Pb X (nc-1) mm	설치 구멍 수 (한쪽) nc	설치 구멍 직경 Φdb mm	설치 볼트 사이즈	정척 질량 kg	최소 길이 mm	최소 핀 수
PDU020	20	800	40	12	72	30	20	10	56	20	120	720	7	9	M8	2.4 （S:2.4）	160	8
PDU022	22	792	36	16	96	40	27	13	60	22	88	704	9	11	M10	3.3 （S:3.3）	132	6
PDU030	30	780	26	19	119	50	28	22	69	30	120	720	7	13.5	M12	7.5 （S:7.5）	180	6
PDU035	35	770	22	22	122	50	30	20	76	35	140	700	6	13.5	M12	7.7 （S:7.5）	210	6
PDU040	40	800	20	28	128	50	28	22	88	40	120	720	7	13.5	M12	8.6 （S:8.5）	320	8
PDU050	50	1000	20	28	158	65	40	25	104	50	150	900	7	17.5	M16	17.2 （S:13.8）	250	5
PDU055	55	990	18	36	166	65	37	28	112	55	165	825	6	17.5	M16	18 （S:14.8）	440	8
PDU070	70	980	14	40	190	75	43	32	130	70	210	840	5	17.5	M16	29	560	8
PDU080	80	960	12	42	222	90	55	35	142	80	160	800	6	22	M20	37	480	6
PDU090	90	990	11	52	252	100	55	45	162	90	180	720	5	22	M20	44.6	540	6
PDU120	120	960	8	68	368	150	85	65	232	120	240	720	4	33	M30	91	480	4
PDU150	150	1200	8	94	394	150	85	65	270	150	300	900	4	39	M36	134	900	6
PDU180	180	1260	7	112	462	175	125	95	별도 문의하십시오						M42	233	1260	7
PDU240	240	1200	5	150	554	202	157	119	별도 문의하십시오						M48	362	1200	5

이 페이지 위로 돌아가기

직선 구동용 핀 기어 품종과 사양

형번 표시 예

PDU050	-	S	G	B	014T	-	R
\| 프레임 번호		｜｜	\| 핀 기어	｜｜	\| 잇수		\| 사양 무기호 : 스틸 타입 표준 사양 K: 스틸 타입 무전해 니켈 도금 사양 R: 스틸 타입 고방청 사양 Y: 플렉시블 타입 S: 스테인리스 타입 표준 사양
		\| 구동 방식 S: 직선 구동		\| 핀 기어 형식 B:편 허브형 C: 양 허브형

제작 사양

※상기 이외의 재질도 제작 가능합니다.
※축 구멍 마무리 가공도 대응합니다.
	스틸 타입	스테인리스 타입
재질	기계 구조용 탄소강	스테인레스 스틸
구조	B형 C형
이끝 팁 경화	고주파 담금질, 템퍼링	없음

이 페이지 위로 돌아가기

핀 기어 적용 잇수 범위

○：사용 가능
△: 사용 조건에 따라 접선 하중이 저하됩니다. 문의하십시오.
× : 맞물림율이 적어지기 때문에 사용 불가.
잇수 NT	직선 랙	외접 핀 휠								내접 핀 휠
잇수 NT	직선 랙	60	70	80	100	150	200	250	300	60	70	80	100	150	200	250
11	×	×	×	×	×	×	×	×	×	○	○	○	○	×	×	×
12	△	×	×	×	×	×	×	×	×	○	○	○	○	○	○	○
13	○	×	×	×	×	×	△	△	△	○	○	○	○	○	○	○
14	○	×	×	△	△	△	△	△	△	○	○	○	○	○	○	○
15	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
16	○	△	△	△	△	△	△	△	△	○	○	○	○	○	○	○
17	○	△	△	△	△	△	△	△	○	○	○	○	○	○	○	○
18	○	△	△	△	△	△	△	○	○	○	○	○	○	○	○	○
19	○	△	△	△	△	○	○	○	○	○	○	○	○	○	○	○
20	○	△	△	△	○	○	○	○	○	○	○	○	○	○	○	○
21	○	△	△	○	○	○	○	○	○	○	○	○	○	○	○	○
22	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
23	○	△	○	○	○	○	○	○	○	○	○	○	○	○	○	○
24 이상	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

직선 구동용 핀 기어 사양표

프레임 번호
(

클릭으로 잇수 수 당
세부 정보를 표시합니다. )

피치
P
mm

롤러 직경
d
mm

핀 기어 치폭
T
mm

PDU020　

10.16

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU020-SGB013T,　PDU020-SGC013T PDU020-SGB013T-S,　PDU020-SGC013T-S	13	84.76	100	12.7	50	30
PDU020-SGB014T,　PDU020-SGC014T PDU020-SGB014T-S,　PDU020-SGC014T-S	14	91.13	106	12.7	50	30
PDU020-SGB015T,　PDU020-SGC015T PDU020-SGB015T-S,　PDU020-SGC015T-S	15	97.29	111	12.7	50	30

PDU022　

11.91

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU022-SGB013T,　PDU022-SGC013T PDU022-SGB013T-S,　PDU022-SGC013T-S	13	93.44	110	15.9	60	40
PDU022-SGB014T,　PDU022-SGC014T PDU022-SGB014T-S,　PDU022-SGC014T-S	14	100.44	117	15.9	60	40
PDU022-SGB015T,　PDU022-SGC015T PDU022-SGB015T-S,　PDU022-SGC015T-S	15	107.04	122	15.9	60	40

PDU030　

15.88

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU030-SGB013T,　PDU030-SGC013T PDU030-SGB013T-R,　PDU030-SGC013T-R PDU030-SGB013T-S,　PDU030-SGC013T-S	13	126.94	150	19	80	50
PDU030-SGB014T,　PDU030-SGC014T PDU030-SGB014T-R,　PDU030-SGC014T-R PDU030-SGB014T-S,　PDU030-SGC014T-S	14	136.49	158	19	80	50
PDU030-SGB015T,　PDU030-SGC015T PDU030-SGB015T-R,　PDU030-SGC015T-R PDU030-SGB015T-S,　PDU030-SGC015T-S	15	145.84	167	19	80	50

PDU035　

19.05

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU035-SGB013T,　PDU035-SGC013T PDU035-SGB013T-R,　PDU035-SGC013T-R PDU035-SGB013T-S,　PDU035-SGC013T-S	13	148.43	175	23	95	80
PDU035-SGB014T,　PDU035-SGC014T PDU035-SGB014T-R,　PDU035-SGC014T-R PDU035-SGB014T-S,　PDU035-SGC014T-S	14	159.57	185	23	110	90
PDU035-SGB015T,　PDU035-SGC015T PDU035-SGB015T-R,　PDU035-SGC015T-R PDU035-SGB015T-S,　PDU035-SGC015T-S	15	170.51	194	28	110	90

PDU040　

22.23

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU040-SGB013T,　PDU040-SGC013T PDU040-SGB013T-R,　PDU040-SGC013T-R PDU040-SGB013T-S,　PDU040-SGC013T-S	13	169.92	200	28	110	90
PDU040-SGB014T,　PDU040-SGC014T PDU040-SGB014T-R,　PDU040-SGC014T-R PDU040-SGB014T-S,　PDU040-SGC014T-S	14	182.65	211	28	120	100
PDU040-SGB015T,　PDU040-SGC015T PDU040-SGB015T-R,　PDU040-SGC015T-R PDU040-SGB015T-S,　PDU040-SGC015T-S	15	194.99	222	33	120	100

PDU050　

25.4

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU050-SGB013T,　PDU050-SGC013T PDU050-SGB013T-R,　PDU050-SGC013T-R PDU050-SGB013T-S,　PDU050-SGC013T-S	13	211.7	250	33	130	100
PDU050-SGB014T,　PDU050-SGC014T PDU050-SGB014T-R,　PDU050-SGC014T-R PDU050-SGB014T-S,　PDU050-SGC014T-S	14	227.62	264	33	130	110
PDU050-SGB015T,　PDU050-SGC015T PDU050-SGB015T-R,　PDU050-SGC015T-R PDU050-SGB015T-S,　PDU050-SGC015T-S	15	243.13	277	33	130	110

PDU055　

28.58

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU055-SGB013T,　PDU055-SGC013T PDU055-SGB013T-R,　PDU055-SGC013T-R PDU055-SGB013T-S,　PDU055-SGC013T-S	13	232.79	275	33	150	140
PDU055-SGB014T,　PDU055-SGC014T PDU055-SGB014T-R,　PDU055-SGC014T-R PDU055-SGB014T-S,　PDU055-SGC014T-S	14	250.3	290	33	160	140
PDU055-SGB015T,　PDU055-SGC015T PDU055-SGB015T-R,　PDU055-SGC015T-R PDU055-SGB015T-S,　PDU055-SGC015T-S	15	267.41	305	33	160	140

PDU070　

35.71

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU070-SGB013T,　PDU070-SGC013T PDU070-SGB013T-R,　PDU070-SGC013T-R PDU070-SGB013T-S,　PDU070-SGC013T-S	13	295.66	349	43	180	160
PDU070-SGB014T,　PDU070-SGC014T PDU070-SGB014T-R,　PDU070-SGC014T-R PDU070-SGB014T-S,　PDU070-SGC014T-S	14	317.94	368	43	180	160
PDU070-SGB015T,　PDU070-SGC015T PDU070-SGB015T-R,　PDU070-SGC015T-R PDU070-SGB015T-S,　PDU070-SGC015T-S	15	339.83	388	43	180	160

PDU080　

39.68

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU080-SGB013T,　PDU080-SGC013T PDU080-SGB013T-R,　PDU080-SGC013T-R PDU080-SGB013T-S,　PDU080-SGC013T-S	13	337.64	399	43	190	160
PDU080-SGB014T,　PDU080-SGC014T PDU080-SGB014T-R,　PDU080-SGC014T-R PDU080-SGB014T-S,　PDU080-SGC014T-S	14	363.11	421	43	200	180
PDU080-SGB015T,　PDU080-SGC015T PDU080-SGB015T-R,　PDU080-SGC015T-R PDU080-SGB015T-S,　PDU080-SGC015T-S	15	388.17	443	43	200	180

PDU090　

47.63

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU090-SGB013T,　PDU090-SGC013T PDU090-SGB013T-R,　PDU090-SGC013T-R PDU090-SGB013T-S,　PDU090-SGC013T-S	13	380.42	449	43	220	190
PDU090-SGB014T,　PDU090-SGC014T PDU090-SGB014T-R,　PDU090-SGC014T-R PDU090-SGB014T-S,　PDU090-SGC014T-S	14	409.07	474	43	230	210
PDU090-SGB015T,　PDU090-SGC015T PDU090-SGB015T-R,　PDU090-SGC015T-R PDU090-SGB015T-S,　PDU090-SGC015T-S	15	437.32	498	63	230	210

PDU120　

120

63.5

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU120-SGB013T,　PDU120-SGC013T PDU120-SGB013T-R,　PDU120-SGC013T-R	13	508.56	599	63	270	250
PDU120-SGB014T,　PDU120-SGC014T PDU120-SGB014T-R,　PDU120-SGC014T-R	14	546.76	632	63	270	250
PDU120-SGB015T,　PDU120-SGC015T PDU120-SGB015T-R,　PDU120-SGC015T-R	15	582.96	664	63	280	260

PDU150　

150

79.38

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU150-SGB013T,　PDU150-SGC013T	13	635.7	749	120	260	250
PDU150-SGB014T,　PDU150-SGC014T	14	683.45	790	120	280	270
PDU150-SGB015T,　PDU150-SGC015T	15	728.7	830	120	290	290

PDU180　

180

95.25

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU180-SGB013T,　PDU180-SGC013T	13	762.85	899	160	310	300
PDU180-SGB014T,　PDU180-SGC014T	14	820.14	948	160	360	320
PDU180-SGB015T,　PDU180-SGC015T	15	874.44	996	160	360	340

PDU240　

240

127

120

형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	축 구멍 직경 Φd mm	허브
형번	잇수 NT	피치원 지름 ΦDa mm	외경 ΦDo mm	파일럿 홀	지름 ΦDH mm	길이 LH mm
PDU240-SGB013T,　PDU240-SGC013T	13	1017.13	1198	160	460	400
PDU240-SGB014T,　PDU240-SGC014T	14	1093.52	1264	160	460	400
PDU240-SGB015T,　PDU240-SGC015T	15	1165.92	1328	160	460	400
