체인 절단 공구
- 체인을 필요한 길이로 분리하기 위한 공구류입니다.
- 크래들 ・체인 바이스
- 펀치(1차 펀치·2차 펀치)
- 체인 스크류
- 프라콤비체인 콤비용 절단 공구· 람다체인 용 절단 공구
카탈로그 · 취급설명서

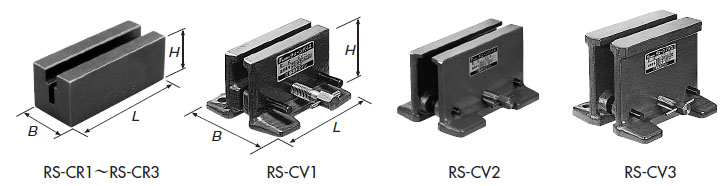

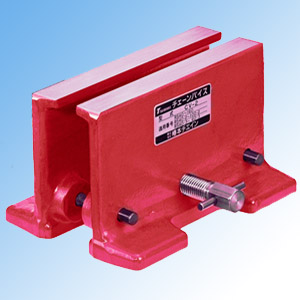

체인받침대 ·체인 바이스
펀치와 함께 체인을 자릅니다.
사용 예
체인 바이스에 롤러 체인을 세트하여 고정할 수 있습니다.
분쇄기로 핀 끝을 깎을 때도 고정할 수 있습니다.
품종
[클릭으로 확대]
| 형번 | 적용 체인 | 치수 | 희망 가격 | 배달 | ||||
|---|---|---|---|---|---|---|---|---|
| 1열 | 2열 | 3열 | L | H | B | |||
| RS-CR1 | RS15 | - | - | 50 | 16.4 | 20 | 문의하십시오 | 문의하십시오 |
| RS-CR2 | RS25 | - | - | 50 | 19 | 20 | 문의하십시오 | 문의하십시오 |
| RS-CR3 | RS35 | - | - | 60 | 30 | 30 | 문의하십시오 | 문의하십시오 |
| RS-CV1 | RS40～80 | RS40 | - | 100 | 65 | 94～115 | 문의하십시오 | 문의하십시오 |
| RS-CV2 | PS40～160 | RS40～100 | RS40～100 | 180 | 110 | 120～151 | 문의하십시오 | 문의하십시오 |
| RS-CV3 | RS80～240 | RS80～160 | RS80～100 | 200 | 170 | 180～220 | 문의하십시오 | 문의하십시오 |

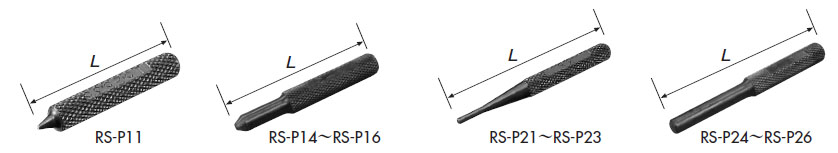

펀치(1차 펀치·2차 펀치)
1차 펀치
2차 펀치
1차 펀치는 체인을 절단할 때 처음 사용하는 펀치입니다.
2차 펀치는 1차 펀치 다음에 사용되며 핀을 뺍니다.
[클릭으로 확대]
1차 펀치
| 형번 | L mm |
적용 체인 | 희망 가격 | 배달 |
|---|---|---|---|---|
| RS-P11 | 52 | RS15,RS25,RS35 | 문의하십시오 | 문의하십시오 |
| RS-P14 | 60 | RS40～60 | 문의하십시오 | 문의하십시오 |
| RS-P15 | 70 | RS80～120 | 문의하십시오 | 문의하십시오 |
| RS-P16 | 80 | RS140～240 | 문의하십시오 | 문의하십시오 |
2차 펀치
| 형번 | L mm |
적용 체인 | 희망 가격 | 배달 |
|---|---|---|---|---|
| RS-P21 | 65 | RS15 | 문의하십시오 | 문의하십시오 |
| RS-P22 | 70 | RS25 | 문의하십시오 | 문의하십시오 |
| RS-P23 | 80 | RS35 | 문의하십시오 | 문의하십시오 |
| RS-P24 | 80 | RS40～60 | 문의하십시오 | 문의하십시오 |
| RS-P25 | 90 | RS80～120 | 문의하십시오 | 문의하십시오 |
| RS-P26 | 120 | RS140～240 | 문의하십시오 | 문의하십시오 |
※RS-P11은 RS15, RS25, RS35의 3 사이즈에 사용할 수 있습니다.

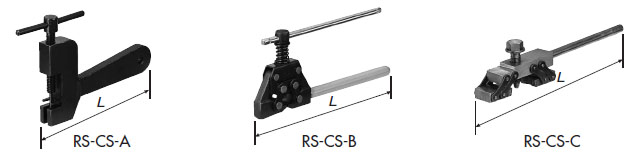

체인 스크류
장치에 세트한 채로 롤러 체인을 분해하는 전용 공구입니다.
사용 예
[클릭으로 확대]
| 형번 | L mm |
적용 체인 | 희망 가격 | 배달 | |
|---|---|---|---|---|---|
| 체인 번호 | 열수 | ||||
| RS-CS-A1 | 116 | RS25 | 1 | 문의하십시오 | 문의하십시오 |
| RS-CS-A2 | 119 | RS35 | 1 | 문의하십시오 | 문의하십시오 |
| RS-CS-A3 | 119 | RS41 | 1 | 문의하십시오 | 문의하십시오 |
| RS-CS-A4 | 119 | RF06B | 1 | 문의하십시오 | 문의하십시오 |
| RS-CS-B1 | 185 | RS40～60 | 1, 2 | 문의하십시오 | 문의하십시오 |
| RS-CS-C1 | 222 | RS80・100 | 1, 2 | 문의하십시오 | 문의하십시오 |
| RS-CS-C2 | 290 | RS120・140 | 1, 2 | 문의하십시오 | 문의하십시오 |
| RS-CS-C3 | 708 | RS160～240 | 1, 2 | 문의하십시오 | 문의하십시오 |

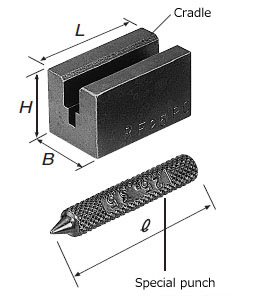

프라콤비체인 콤비용 절단 공구
프라콤비체인의 경우 일반 절단 공구는 사용할 수 없습니다. 프라콤비체인 전용 펀치와 받침대가 필요합니다.
[클릭으로 확대]
| 형번 | L | H | B | ℓ | 적용 체인 | 희망 가격 | 배달 |
|---|---|---|---|---|---|---|---|
| RS-PC01-AST | 35 | 20 | 20 | 52 | RS25-PC-1 | 문의하십시오 | 문의하십시오 |
| RS-PC02-AST | 50 | 30 | 30 | 52 | RS35-PC-1 | 문의하십시오 | 문의하십시오 |
| RS-PC03-AST | 65 | 35 | 35 | 56 | RS40-PC-1 | 문의하십시오 | 문의하십시오 |
| RS-PC04-AST | 80 | 40 | 35 | 56 | RS50-PC-1 | 문의하십시오 | 문의하십시오 |
| RS-PC05-AST | 100 | 45 | 40 | 56 | RS60-PC-1 | 문의하십시오 | 문의하십시오 |
람다체인 용 절단 공구
람다체인의 분해에는 전용 받침대와 1차 펀치, 2차 펀치가 필요합니다.
[클릭으로 확대]
| 형번 | L | H | B | 적용 체인 | 희망 가격 | 배달 |
|---|---|---|---|---|---|---|
| RS-LMD01-AST | 65 | 32 | 32 | RS40-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD02-AST | 80 | 40 | 40 | RS50-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD03-AST | 95 | 48 | 48 | RS60-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD04-AST | 130 | 60 | 60 | RS80-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD05-AST | 160 | 73 | 73 | RS100-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD06-AST | 160 | 88 | 88 | RS120-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD07-AST | 180 | 98 | 98 | RS140-LMD-1 | 문의하십시오 | 문의하십시오 |
| RS-LMD08-AST | 200 | 114 | 114 | RS160-LMD-1 | 문의하십시오 | 문의하십시오 |
