플라스틱 시리즈 개방형 TKXC
- 링크의
단축·연장
- 링크 내 단면 높이가 가장 큰 케이블 베이어 입니다.
- ・내폭의 사이즈 라인업이 많아, 설치 스페이스를 유효 활용할 수 있습니다.
- ・내 높이가 높기 때문에 수납 스페이스가 크게 취할 수 있습니다.
특징
강성이 높은 스틸 쇠장식
케이블류의 삽입을 위해, 내주측·외주측 모두 신속하게 열 수 있습니다.
스테이는 링크와 볼트로 체결
알루미늄 스테이에서는 폭 사이즈(최소값과 최대값 사이)를 1mm 단위로 설정 가능
알루미늄제 커버도 폭 사이즈(최소값과 최대값 사이)를 1mm 단위로 설정 가능(※닫힘형만)
케이블류의 수납 방법에 따라 구획 사양을 선택할 수 있습니다
교체 가능한 슬라이드 슈
클램프 레일의 설치가 가능
1.1mm 단위의 내폭 지정이 가능
알루미늄 스테이는 1mm 단위로 설정할 수 있으므로 내폭은 최소값과 최대값 사이에 1mm 단위로 지정할 수 있습니다.
2. 안정 구조
스테이는 링크와 볼트로 체결하기 때문에 최대 폭 사이즈에서도 안정됩니다.
3. 다단 분할에 대응
수납 공간을 다단으로 나눌 수 있어 레이아웃의 자유도가 향상됩니다.
스테이의 사양과 설치

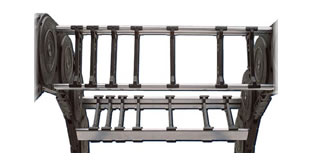

■스테이 사양
M사양：솔리드 사양으로 가장 강성이 높은 스테이 사양입니다.
케이블 베이어 최대 폭 사이즈에 대응합니다.

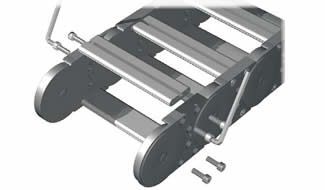

■스테이의 설치 위치
표준사양：2링크마다 설치
모든 링크 설치 사양도 가능합니다. 주문시에 지시해 주세요.
기타 스테이 사양

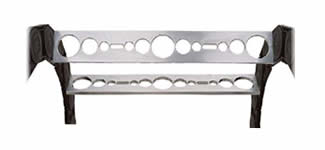

■알루미늄제 LG사양
케이블류를 최적으로 지지·안내
■MR 사양
롤러의 회전으로 케이블류를 보호. 피복이 부드러운 호스 등의 지지·안내에 최적.
특수 사양
형번 표시 예
| TKXC | 165 | H108 | - | M | 600 | R350 | + | 21L | - | FOA | - | MOA |
| | 품종 기호 |
| 피치 mm |
| 내부 높이 mm |
｜ ｜ ｜ ｜ |
| 내부 폭 mm |
| 굴곡 반경 mm |
| 링크 수 L |
| 브래킷/금구 |
| 브래킷/금구 |
||||
| 스테이 사양 | ||||||||||||
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 케이블 ・호스 최대 외경 mm |
내부 높이 mm |
내부 폭 mm |
굴곡 반경 mm |
피치 mm |
품명 |
|---|---|---|---|---|---|
| 98 | 108 | 200～1000 | 250 | 165 | TKXC165H108M□□□R250 |
| 300 | TKXC165H108M□□□R300 | ||||
| 350 | TKXC165H108M□□□R350 | ||||
| 400 | TKXC165H108M□□□R400 | ||||
| 450 | TKXC165H108M□□□R450 | ||||
| 500 | TKXC165H108M□□□R500 | ||||
| 550 | TKXC165H108M□□□R550 |
