트러블슈팅　케이블 베이어

1본체 링크가 손상됨
2케이블이 단선됨
3롱스팬 사양의 본체 링크가 손상되었습니다.
4케이블 베이어 내에서 케이블 호스가 비틀어 얽힌다
답변에
1


[클릭으로 확대]

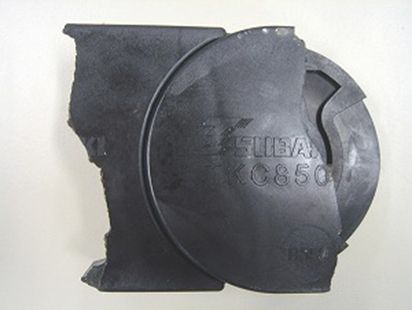

본체 링크가 손상됨

원인 1

프리스팬부의 휨에 의해 (1)·(2)의 영향을 받아 과대한 충격력이 작용했다.

  • (1) 최대 프리 스팬 상태에서 후퇴 (아래 그림 화살표 방향으로 이동)시 처짐
    최하부 부근에 작용하는 굽힘 모멘트가 증대되었다.
  • (2) 링크 내주면과 바닥면의 접촉 슬라이딩에 의한 슬라이딩 저항이 발생하고,
    굽힘 모멘트가 증폭되었다.


[클릭으로 확대]

 해결책
  • A. 사용조건에 대하여 능력 오버의 가능성이 있으므로, 재선정하여 필요에 따라서 사이즈 변경한다.
  • B. 지지 롤러를 설치한다.

※적용 품종은 이쪽을 확인해 주세요.
원인 2 가동에 따라 내구 수명에 달했다. 해결책 프리스팬부의 휨량의 한계치(기준)와 비교해, 한계치에 이르고 있는 경우는, 신품으로 교환한다.
목록으로 돌아가기
2


[클릭으로 확대]

케이블이 단선됨

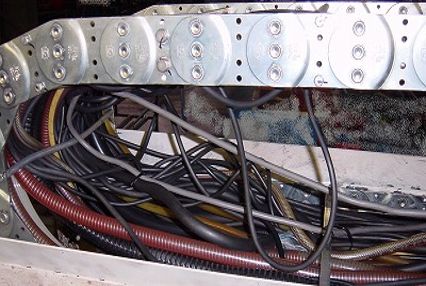

원인 1 케이블 호스가 케이블 베이어 내외주로 돌출하여 주변 장치를 방해했다. 해결책

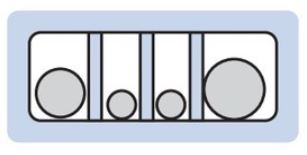

  • 1. 칸막이판을 설치하여 가능한 한 가로 일렬로 1공간 1개가 되도록
    케이블 호스를 수납한다.


    [클릭으로 확대]

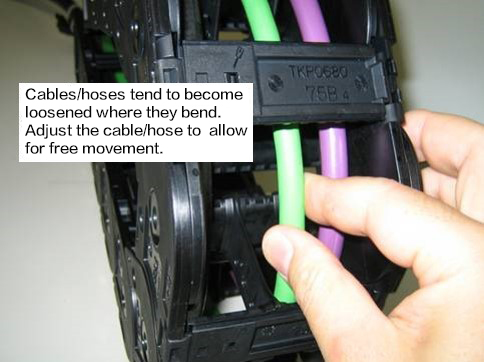

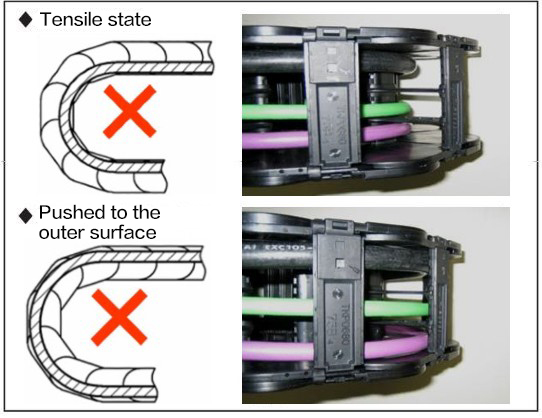

  • 2. 케이블 호스의 장력 조정을 한다.


    [클릭으로 확대]


    [클릭으로 확대]

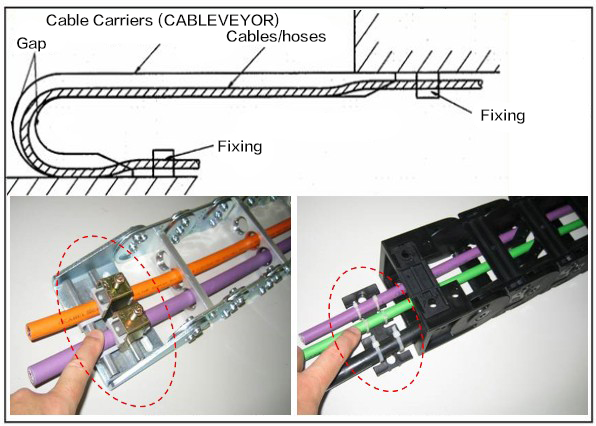

  • 3. 케이블 호스가 케이블 베이어 내부로 들어가지 않도록,
    케이블 베이어 양쪽 끝에서 케이블 호스를 고정하십시오.


    [클릭으로 확대]
원인 2

내주 측의 케이블 호스가 분쇄되어 과도한 압축력이 반복 작용했다.


[클릭으로 확대]
원인 3 케이블 호스의 허용 굴곡 반경 보다 케이블 베이어 의 굴곡 반경 작기 때문에 부하가 걸렸다. 해결책 케이블 베이어 의 굴곡 반경을 케이블 호스의 허용 굴곡 반경 보다 크게합니다.
목록으로 돌아가기
3


[클릭으로 확대]

롱스팬 사양의 본체 링크가 손상되었습니다.

원인 1

케이블 베이어 내주면이 슬라이드 주행하는 레일과 케이블 베이어 고정단 링크의 이음부에서의 단차가 컸다.

그 결과, 레일에서 고정 엔드 링크로의 환승시의 슬라이드 저항이 증폭되었다.


[클릭으로 확대]

 해결책

가이드 레일 과 케이블 베이어 사이의 단차를 제거합니다.

자세한 내용은 취급설명서를 참조하십시오.


[클릭으로 확대]
원인 2

케이블 베이어의 이동단·설치 높이가 당사 권장치보다 높았다.

이에 의해, 프리스팬부에 과대한 굽힘 모멘트가 작용했다.

 해결책 설치 높이를 당사 권장치 내로 한다.
원인 3 케이블 베이어 주행면에 쌓인 분진 등에 의해 주행 저항이 증가했다. 해결책

분진의 축적을 피한다.

  • 1. 분진이 쌓이지 않도록 커버를 설치한다.
  • 2. 정기적으로 청소합니다.
목록으로 돌아가기

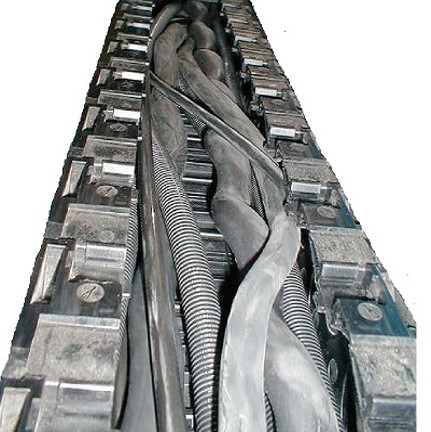

4케이블 베이어 내에서 케이블 호스가 비틀어 얽힌다
원인 1

구획 판을 사용하여 케이블 호스를 구분하지 않았다.


[클릭으로 확대]

 해결책 칸막이 판을 설치하고 가능한 한 1 공간 1 개가되도록 케이블 호스를 수납한다.
원인 2 이동용 케이블을 사용하지 않기 때문에 심선의 꼬임이 돌아가 케이블이 사행한 상태가 되었다. 해결책 유연성이 풍부하고 반복 굴곡성・내구성이 뛰어난 이동용 케이블
・호스를 사용한다.
목록으로 돌아가기
