기술자료 케이블 베이어-케이블 베이어 특형 사양

당사 케이블 베이어는, 롱스팬 사양이나 선회사양 외에도, 고객의 요구에 응한 특형 사양도 제작합니다.
내용에 대한 자세한 내용은 당사에 문의하십시오.

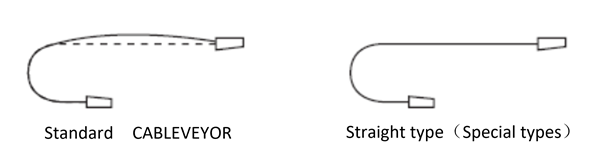

스트레이트 사양

TKP형 적용 ※일부 형식을 제외

표준 케이블 베이어는 지지물질량을 고려하여 무부하 시 프리스팬부가 약간 팽창하도록 제작하고 있습니다. 그에 비해 스트레이트 사양은 프리스팬부의 부풀림을 없앤 특형 사양입니다. 케이블 베이어의 부풀림이 공간적으로 문제가 있거나 외관상 바람직하지 않은 경우에 유효합니다.
스트레이트 사양의 채용에 있어서는 당사에 문의해 주십시오.

■표준 및 스트레이트 사양은 프리스팬 길이 이나 지지 물질량에 의해 처짐이 생깁니다.

이 페이지 위로 돌아가기

아라미드 커버 사양 (PAT.)

전품종 적용 ※일부 형식을 제외

공작기계나 금속가공기 등에서 발생하는 절분(절삭편) 등으로부터의 케이블 베이어 및 케이블 호스를 확실하게 보호하는 사양입니다.

아라미드 커버 장점		아라미드 커버 사양
1. 내열성이 뛰어난 2.내절창성이 좋다 3.각종 약품, 용제에 내성이 있다(약품의 종류는 문의해 주세요) 4. 고강도 5. 쉬운 설치		■온도 범위：～200℃(본체 400℃・면 패스너부 200℃) ■천 색：황색(알루미늄 증착도 대응) ■포지 단면：아라미드계 스티치 가공 ■커버 폐부：면 패스너(떨어지기 어려운 패스너 타입도 있음)

이 페이지 위로 돌아가기

정전기 방지 사양

TKP형·TKC형 적용 ※일부 형식을 제외

케이블 베이어 플라스틱 시리즈의 정전기 대책으로서 대전 방지 사양도 제작합니다.
대전 방지 사양의 채용에 있어서는 당사에 문의해 주십시오.

체적 고유 저항값(기준)
정전기 방지 사양	1×10⁸～¹⁰Ω・cm
표준 사양(기준)	1×10¹³～¹⁵Ω・cm

이 페이지 위로 돌아가기

PVDF 사양

TKP형·TKC형 적용 ※일부 형식을 제외

진공 분위기 환경에서 케이블 베이어 플라스틱 시리즈에서 가스 발생을 싫어하는 경우에 아웃 가스 대책으로 특수 불소 수지를 사용한 PVDF 사양도 제작합니다.
PVDF 사양의 채용・검토에 있어서는 당사에 문의해 주십시오.

이 페이지 위로 돌아가기

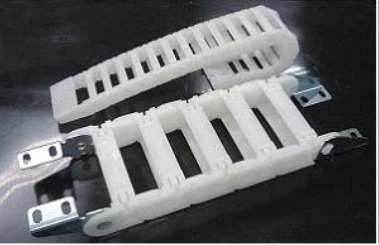

특색 사양

TKP형·TKC형 적용 ※일부 형식을 제외

케이블 베이어 플라스틱 시리즈의 본체 링크 색 (흑색)을 변경할 수 있습니다. 흑색을 싫어하는 식품 업계나 흑색이 외관상 바람직하지 않은 경우, 주행하고 있는 케이블 베이어 에의 안전 대책 등에 유효합니다.
특색 사양의 채용에 있어서는, 당사에 문의해 주세요.

이 페이지 위로 돌아가기

난연 사양

TKP형 적용 ※일부 형식을 제외

쯔바키 케이블 베이어 플라스틱 시리즈는 플라스틱 제품의 내난연성 안전 검사인 UL 규격에 근거한 UL 규격：UL94HB 상당의 플라스틱 재료를 사용하고 있습니다만, 한층 더 난연성에의 요구에 대응해, UL 규격：UL94V-0 상당의 난연 사양도 제작합니다.
난연 사양의 채용에 있어서는 당사에 문의해 주십시오.

이 페이지 위로 돌아가기

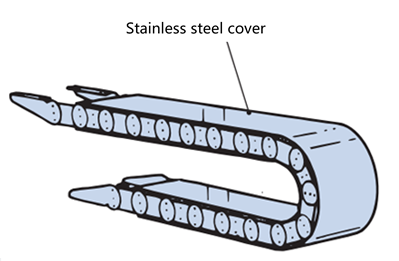

스테인리스 커버 사양

TK형・TKH형・TKS형 적용

내외주에 스테인리스 커버를 설치하여 케이블 호스에 절분이나 분진 등이 걸리는 것을 막는 사양입니다.

■ 큰 절분이나 스크랩이 낙하하는 경우는, 스테인리스 커버에 파손이 들어가기 때문에, 공간 전체에 커버를 마련하는 것을 원칙으로 합니다.
■ 커버의 양측과 링크 플레이트 사이에는 약간의 틈이 있습니다.

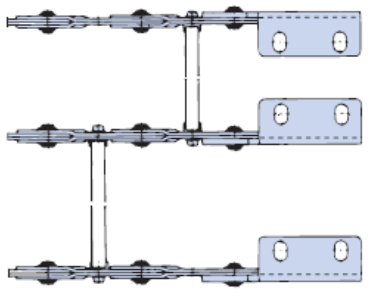

■중간부에서는 커버와 링크 플레이트가 접동할 필요가 있기 때문에 고정하지 않습니다. 서포터가 없는 링크에 커버 누름 쇠장식을 설치하여 스테인리스 커버가 본체에서 빠지지 않고 길이 방향으로 이동할 수 있도록 합니다.
■ 양단부에서 반드시 스테인리스 커버를 고정합니다. 스테인리스 커버는 납품시에 설치 구멍을 열지 않으므로 설치 브래킷이나 단자 상자 등에 맞추어 구멍을 열고 고정하십시오. (고객 시공)
