스틸 시리즈 중하중 TKV형
- 고속・고빈도로 사용할 수 있는 프레임 구조의 스틸제 케이블 베이어 입니다
- ・프레임의 외주에 케이블 베이어가 부착된 구조로, 프레임마다 이동합니다.
- ・스틸제 케이블 베이어 중에서 가장 고속에 대응합니다.
- ・본상품의 선정・주문에는 당사와의 협의가 필요합니다.

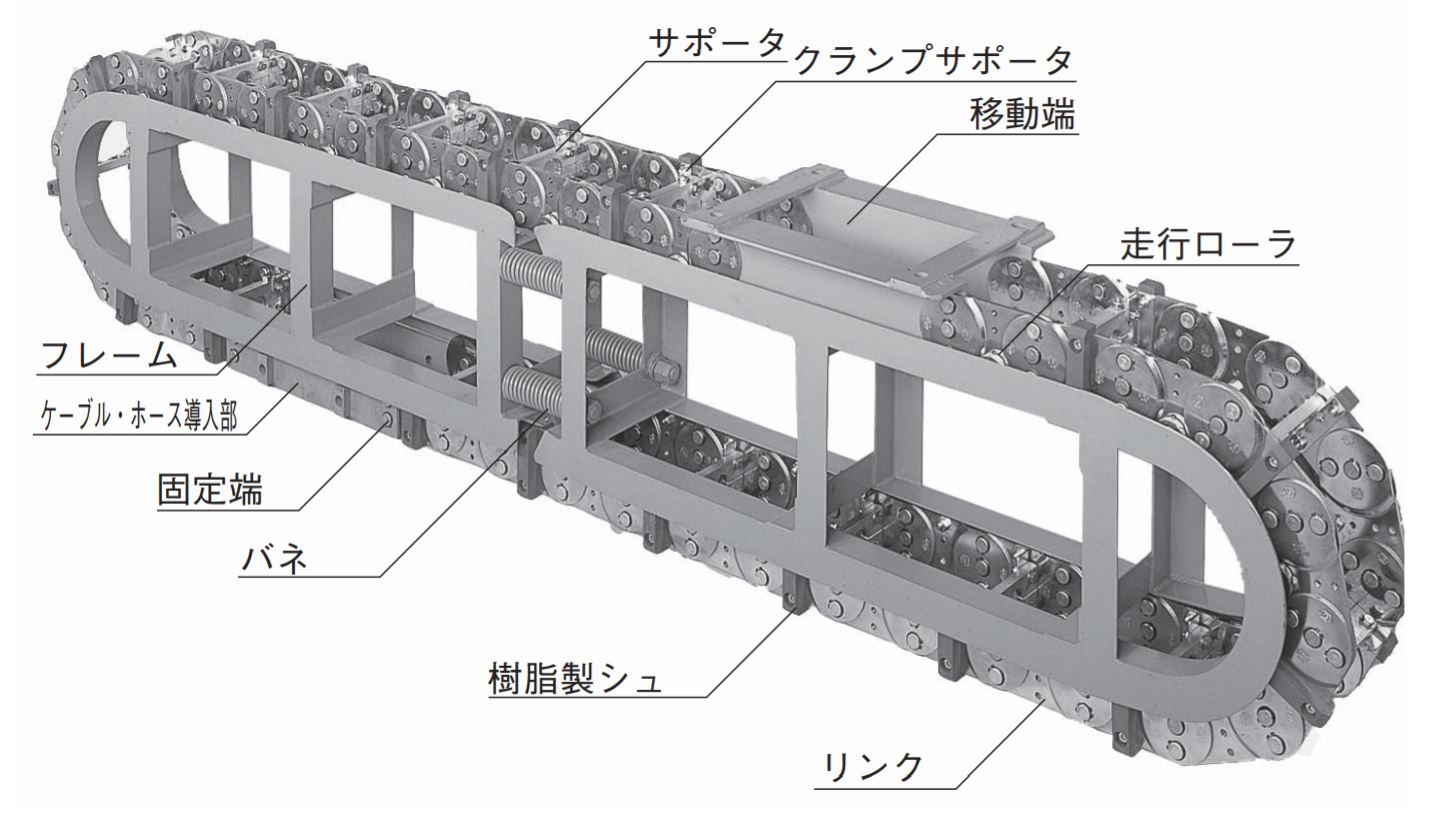

구조
특징
1. 낮은 진동
스프링 부착 프레임에 의해 케이블 베이어에 텐션이 작용해, 처짐이 없고, 고속시에도 진동을 억제해 주행합니다.
2. 고속 대응
진동을 억제하고 최대 이동 속도 150m/min으로 사용 가능합니다.
3. 저소음
수지제 슈를 설치함으로써 케이블 베이어와 가이드 레일이 접촉했을 때의 금속음을 저감합니다.
카탈로그 · 취급설명서
상품 일람
* 클릭으로 상세 정보를 표시합니다.
| 품명 | 내부 높이 mm |
내부 폭 mm |
굴곡 반경 mm |
|---|---|---|---|
| TKV130 | 주문 치수 | 주문 치수 | 200, 250, 300, 400 |
